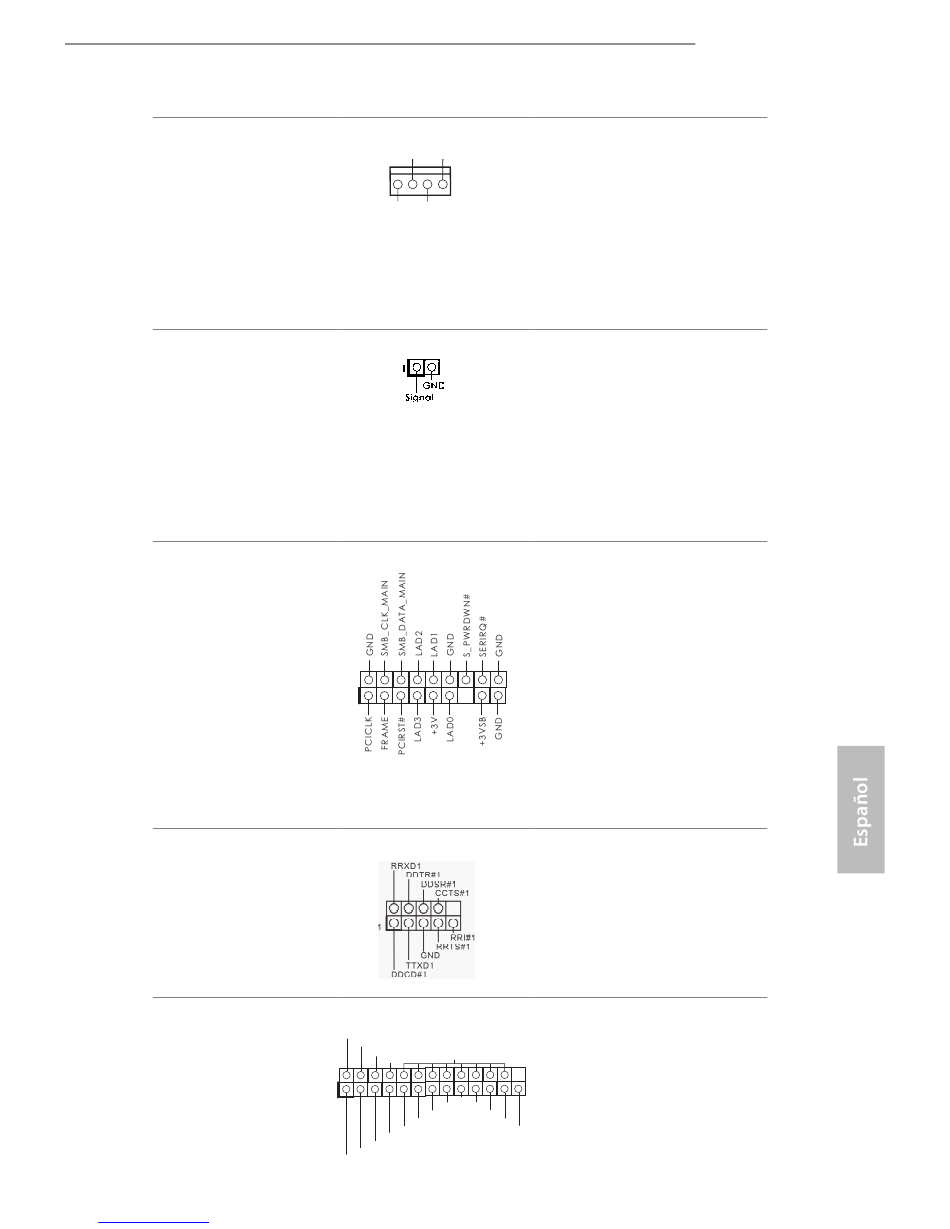

Conector de alimetación
SATA
(SATA_PWR1 de 4 pines)
(consulte la pág.1, N.º 8)
(SATA_PWR2 de 4 pines)
(consulte la pág.1, N.º 6)
Cabezal de intrusión de
chasis
(CI1 de 2 pines)
(consulte la pág.1, N.º 14)
Cabezal TPM
(TPMS1 de 17 pines)
(consulte la pág.1, N.º 11)
Cabezal de puerto serie
(COM1 de 9 pines)
(consulte la pág.1, N.º 13)
Cabezal de puerto de
impresión
(LPT1 de 25 pines)
(consulte la pág.1, N.º 17)
Downloaded from www.Manualslib.com
+5V
1
AFD#
ERROR#
PINIT#
SLIN#
1
SPD2
SPD1
SPD0
STB#
manuals search engine
Conecte el cable de
GND +12V
alimentación SATA.
1
GND
Esta placa base es compatible
con la función de detección de
CUBIERTA ABIERTA que detecta
si se ha retirado la cubierta del
chasis. Esta función requiere un
chasis diseñado para la detección
de intrusión del chasis.
Este conector es compatible con
el sistema Módulo de Plataforma
Segura (TPM, en inglés), que
puede almacenar de forma segura
claves, certificados digitales,
contraseñas y datos. Un sistema
TPM también ayuda a aumentar
la seguridad en la red, protege las
identidades digitales y garantiza la
integridad de la plataforma.
Este cabezal COM1 admite
un módulo de puerto serie.
Ésta es una interfaz para
el cable del puerto de
GND
impresión que permite
una cómoda conexión de
SPD7
SPD6 ACK#
SPD5
BUSY
dispositivos de impresión.
SPD4 PE
SPD3
SLCT
