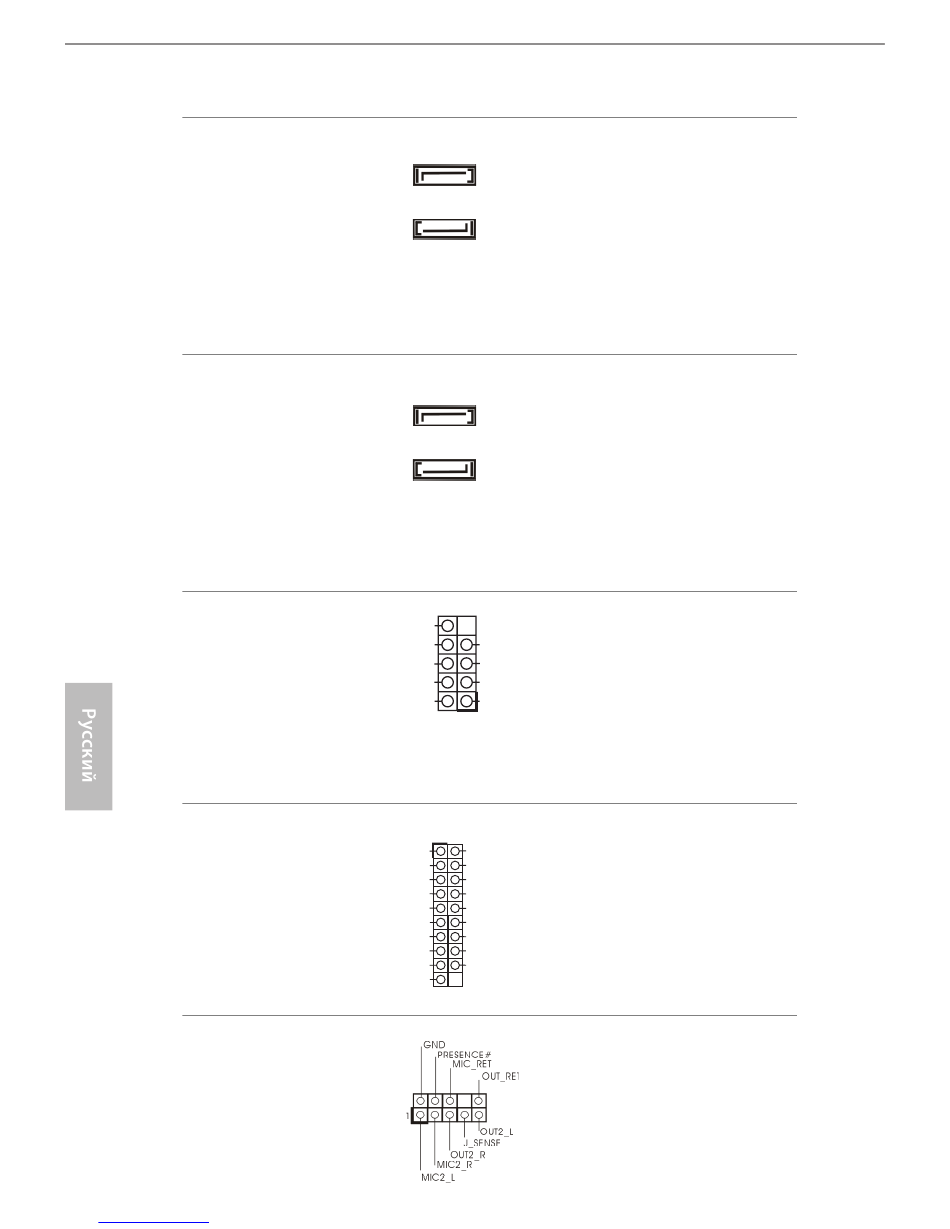

Разъемы Serial ATA2
(SATA2_1:
см. стр.1, № 10)
(SATA2_2:
см. стр.1, № 7)
Разъемы Serial ATA3
(SATA3_A1:
см. стр.1, № 16)
(SATA3_A2:
см. стр.1, № 18)
Колодки USB 2.0
(9-контактная, USB1_2)
(См. стр. 1, № 4)
Колодки USB 3.0
(19-контактная,
USB3_1_2)
(См. стр. 1, № 5)
IntA_PB_SSTX+
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 19)
manuals search engine
SATA2_2
SATA2_1
SATA3_A2
SATA3_A1
DUMMY
GND GND
+A
+B
-B -A
USB_PWR USB_PWR
1
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PA_SSTX-
GND
GND IntA_PA_SSRX+
IntA_PA_SSRX-
Vbus
Vbus
Эти два разъема SATA2
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
3,0 Гб/с.
Эти два разъема SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
Кроме два портов USB 2.0
на панели ввода-вывода
на материнской плате
также есть одна колодка.
Каждая колодка USB 2.0
может поддерживать два
порта.
Кроме два портов USB 3.0
на панели ввода-вывода
на материнской плате
также есть одна колодка.
Каждая колодка USB 3.0
может поддерживать два
порта.
Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
