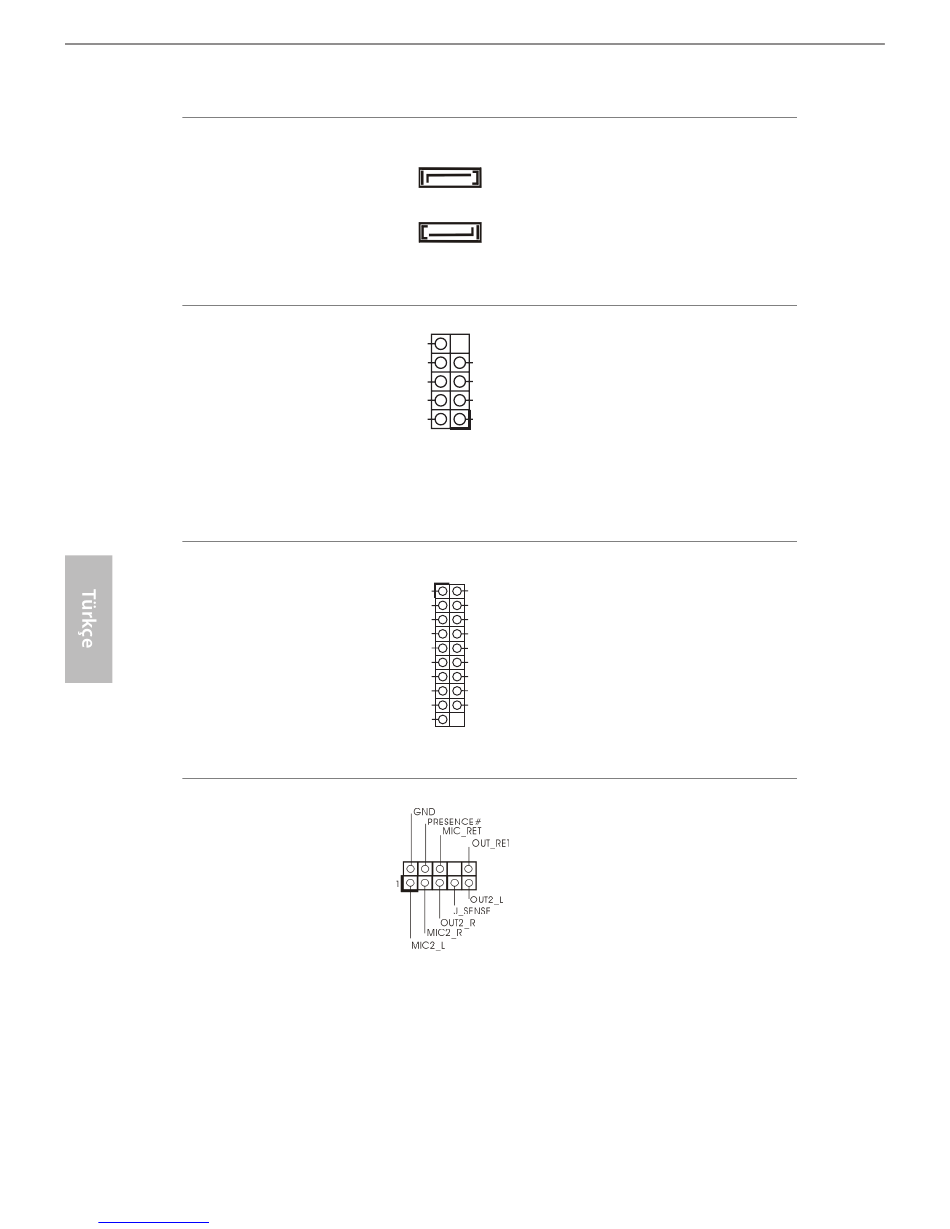

Seri ATA3 Bağlayıcıları
(SATA3_A1:
bkz. s.1, No. 16)
(SATA3_A2:
bkz. s.1, No. 18)
USB 2.0 Bağlantıları
(9-pin USB1_2)
(bkz. sf.1, No. 4)
USB 3.0 Bağlantıları
(19-pin USB3_1_2)
(bkz. sf.1, No. 5)
IntA_PB_SSTX+
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 19)
manuals search engine
SATA3_A2
SATA3_A1
DUMMY
GND GND
+A
+B
-B -A
USB_PWR USB_PWR
1
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PA_SSTX-
GND
GND IntA_PA_SSRX+
IntA_PA_SSRX-
Vbus
Vbus
Bu iki SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
2.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
3.0 bağlantı noktasının
yanı sıra, bir adet bağlantı
bulunmaktadır. Her
USB 3.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
