5 Montage

Verschrauben Sie dann die drei Anschlusswinkel oben
DE
mit je vier Schrauben an der jeweiligen Hauptsammel-
schiene.
5
4
3

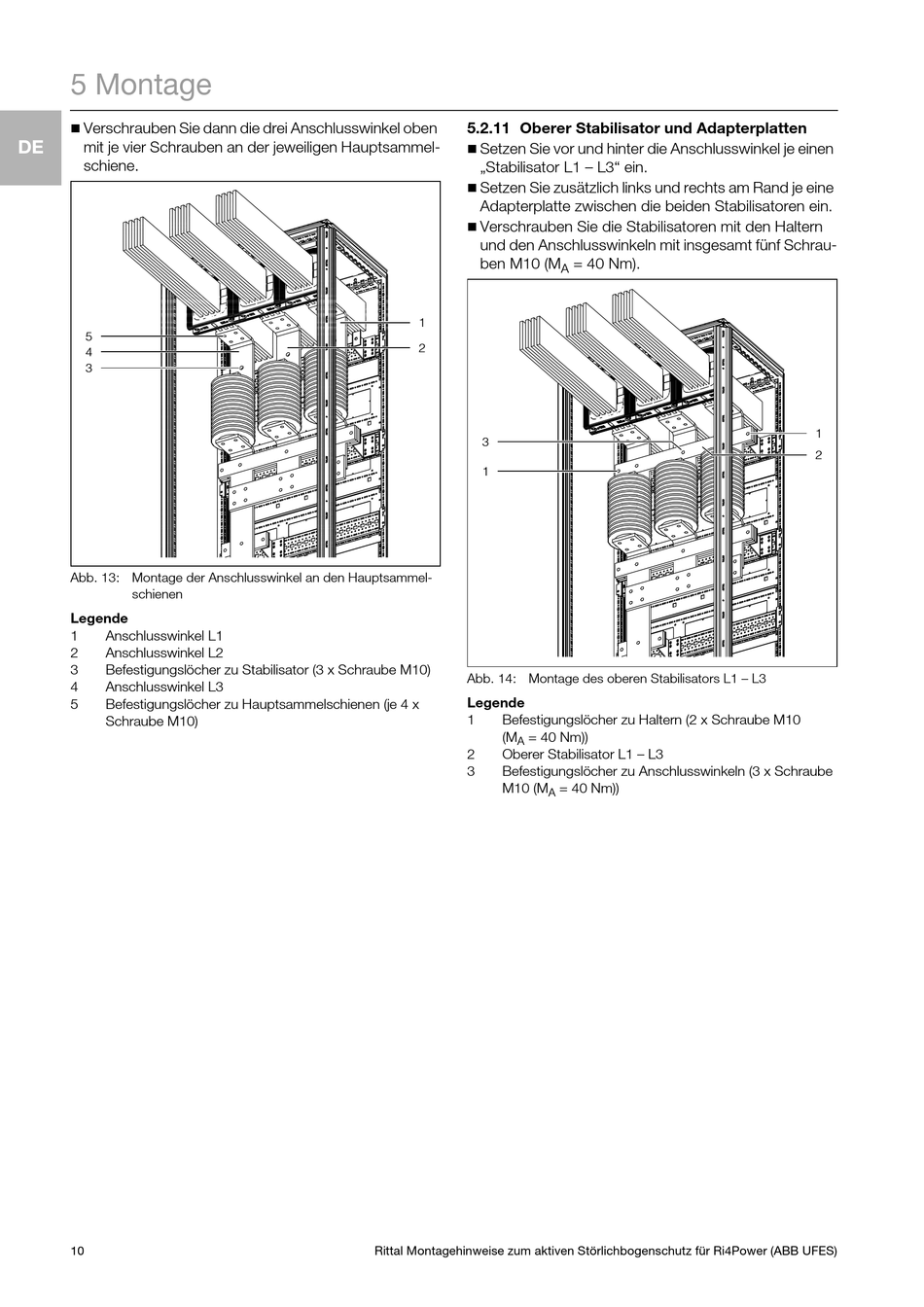

Abb. 13: Montage der Anschlusswinkel an den Hauptsammel-
schienen
Legende
1 Anschlusswinkel L1
2 Anschlusswinkel L2
3 Befestigungslöcher zu Stabilisator (3 x Schraube M10)
4 Anschlusswinkel L3
5 Befestigungslöcher zu Hauptsammelschienen (je 4 x
Schraube M10)
10

5.2.11 Oberer Stabilisator und Adapterplatten


Setzen Sie vor und hinter die Anschlusswinkel je einen
„Stabilisator L1 – L3" ein.

Setzen Sie zusätzlich links und rechts am Rand je eine
Adapterplatte zwischen die beiden Stabilisatoren ein.

Verschrauben Sie die Stabilisatoren mit den Haltern
und den Anschlusswinkeln mit insgesamt fünf Schrau-
ben M10 (M
1
2
3
1
Abb. 14: Montage des oberen Stabilisators L1 – L3
Legende
1 Befestigungslöcher zu Haltern (2 x Schraube M10
(M = 40 Nm))
A
2 Oberer Stabilisator L1 – L3
3 Befestigungslöcher zu Anschlusswinkeln (3 x Schraube
M10 (M
A
Rittal Montagehinweise zum aktiven Störlichbogenschutz für Ri4Power (ABB UFES)
= 40 Nm).
A
= 40 Nm))
1
2
