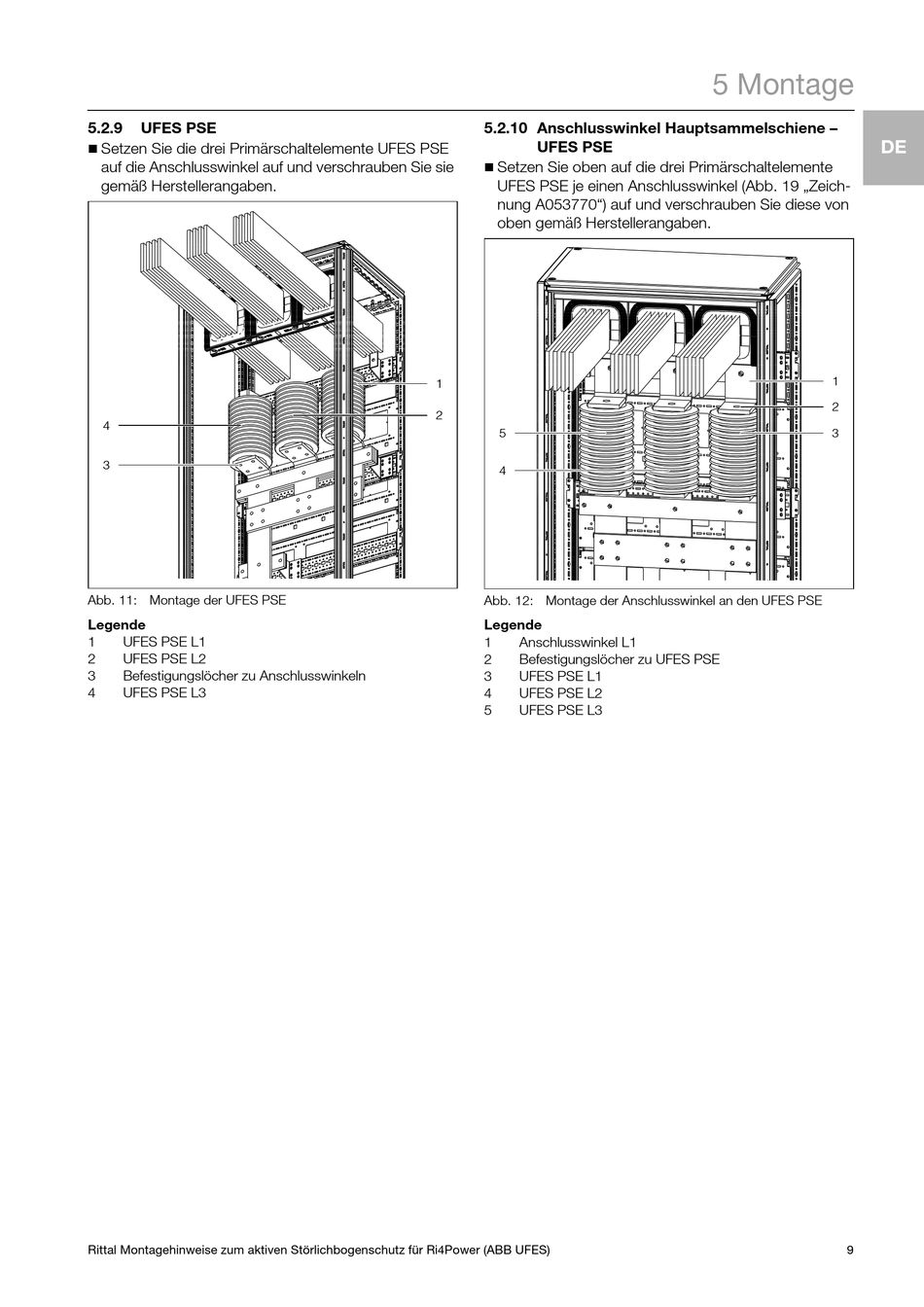

5.2.9

UFES PSE


Setzen Sie die drei Primärschaltelemente UFES PSE
auf die Anschlusswinkel auf und verschrauben Sie sie
gemäß Herstellerangaben.
4
3
Abb. 11: Montage der UFES PSE
Legende
1 UFES PSE L1
2 UFES PSE L2
3 Befestigungslöcher zu Anschlusswinkeln
4 UFES PSE L3
Rittal Montagehinweise zum aktiven Störlichbogenschutz für Ri4Power (ABB UFES)
5.2.10 Anschlusswinkel Hauptsammelschiene –
UFES PSE

Setzen Sie oben auf die drei Primärschaltelemente
UFES PSE je einen Anschlusswinkel (Abb. 19 „Zeich-
nung A053770") auf und verschrauben Sie diese von
oben gemäß Herstellerangaben.
1
2
5
4
Abb. 12: Montage der Anschlusswinkel an den UFES PSE
Legende
1 Anschlusswinkel L1
2 Befestigungslöcher zu UFES PSE
3 UFES PSE L1
4 UFES PSE L2
5 UFES PSE L3
5 Montage
DE
1
2
3
9
