5.2

Separates 400er-Feld

Die Montage der einzelnen Komponenten erfolgt mit Hil-
fe von Haltern auf System-Chassis.
4
4
4
3
3

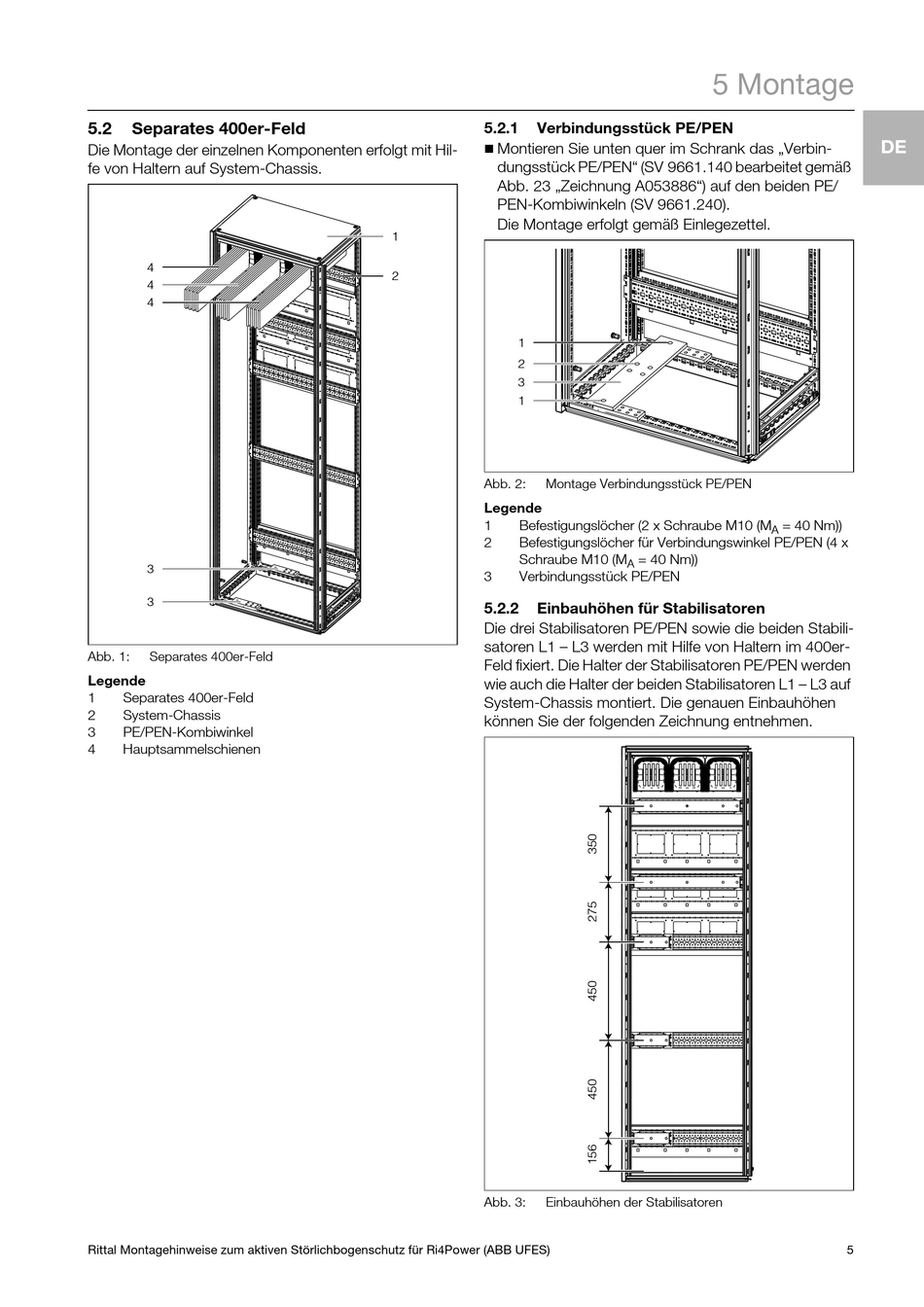

Abb. 1: Separates 400er-Feld
Legende
1 Separates 400er-Feld
2 System-Chassis
3 PE/PEN-Kombiwinkel
4 Hauptsammelschienen
Rittal Montagehinweise zum aktiven Störlichbogenschutz für Ri4Power (ABB UFES)
5.2.1 Verbindungsstück PE/PEN

Montieren Sie unten quer im Schrank das „Verbin-
dungsstück PE/PEN" (SV 9661.140 bearbeitet gemäß
Abb. 23 „Zeichnung A053886") auf den beiden PE/
PEN-Kombiwinkeln (SV 9661.240).
Die Montage erfolgt gemäß Einlegezettel.
1
2
1
2
3
1
Abb. 2: Montage Verbindungsstück PE/PEN
Legende
1 Befestigungslöcher (2 x Schraube M10 (M
2 Befestigungslöcher für Verbindungswinkel PE/PEN (4 x
Schraube M10 (M
3 Verbindungsstück PE/PEN
5.2.2 Einbauhöhen für Stabilisatoren
Die drei Stabilisatoren PE/PEN sowie die beiden Stabili-
satoren L1 – L3 werden mit Hilfe von Haltern im 400er-
Feld fixiert. Die Halter der Stabilisatoren PE/PEN werden
wie auch die Halter der beiden Stabilisatoren L1 – L3 auf
System-Chassis montiert. Die genauen Einbauhöhen
können Sie der folgenden Zeichnung entnehmen.
Abb. 3: Einbauhöhen der Stabilisatoren
5 Montage
= 40 Nm))
A
= 40 Nm))
A
DE
