5.2.5 Verbindungswinkel PE/PEN


Setzen Sie den „Verbindungswinkel PE/PEN" (Abb. 22
„Zeichnung A053880") unten auf das „Verbindungs-
stück PE/PEN" auf.

Verschrauben Sie die beiden Komponenten mit vier
Schrauben M10 (M = 40 Nm).
A

Verschrauben Sie den „Verbindungswinkel PE/PEN"
hinten auf den drei Stabilisatoren mittig mit je einer
Schraube M10 (M = 40 Nm).
A
3
4
3
3
2
1

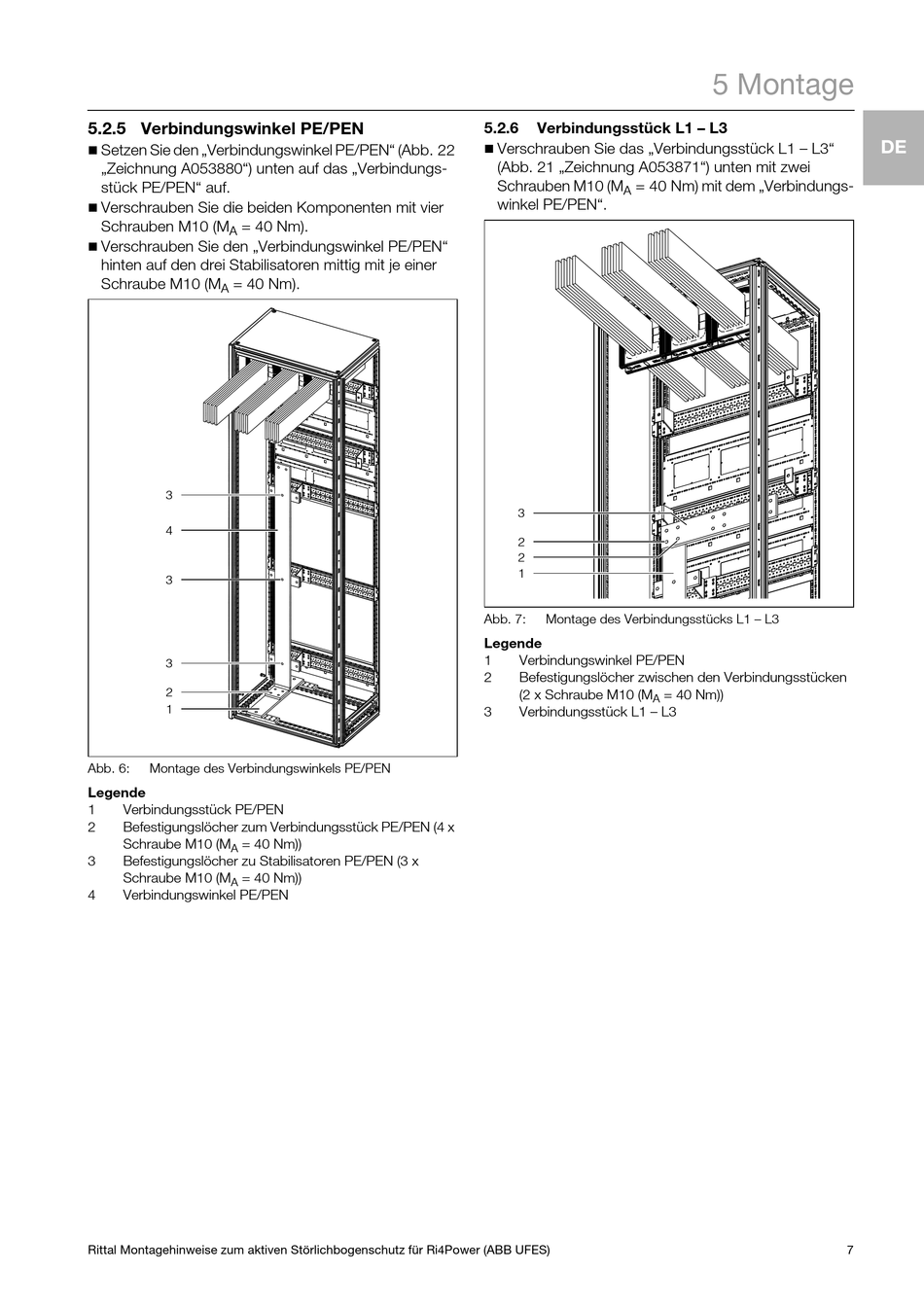

Abb. 6: Montage des Verbindungswinkels PE/PEN
Legende
1 Verbindungsstück PE/PEN
2 Befestigungslöcher zum Verbindungsstück PE/PEN (4 x
Schraube M10 (M = 40 Nm))
A
3 Befestigungslöcher zu Stabilisatoren PE/PEN (3 x
Schraube M10 (M = 40 Nm))
A
4 Verbindungswinkel PE/PEN
Rittal Montagehinweise zum aktiven Störlichbogenschutz für Ri4Power (ABB UFES)
5.2.6 Verbindungsstück L1 – L3

Verschrauben Sie das „Verbindungsstück L1 – L3"
(Abb. 21 „Zeichnung A053871") unten mit zwei
Schrauben M10 (M = 40 Nm) mit dem „Verbindungs-
A
winkel PE/PEN".
3
2
2
1
Abb. 7: Montage des Verbindungsstücks L1 – L3
Legende
1 Verbindungswinkel PE/PEN
2 Befestigungslöcher zwischen den Verbindungsstücken
(2 x Schraube M10 (M
A
3 Verbindungsstück L1 – L3
5 Montage
= 40 Nm))
