Beispiel mit Erdgas G20:
Betrieb bei maximaler Modulationsleistung
Gasdruck an der Entnahmestelle 1) (Abb. 29)
Druck in der Brennkammer
35,2 - 5
Einem Druck von 30,2 mbar, Spalte 1 entspricht in der Tab. G
eine Leistung von 6000 kW.
Dieser Wert dient als erste Näherung; der tatsächliche Durchsatz
wird am Zähler abgelesen.
Um stattdessen den an der Entnahmestelle P1) notwendigen
Gasdruck zu ermitteln (Abb. 29), nachdem die höchste Modulati-
onsleistung festgelegt wurde, bei der der Brenner arbeiten soll:
– in der Tab. G des betreffenden Brenners die dem gewünsch-
ten Wert nächste Leistungsangabe ablesen.
– Lesen Sie rechts, in Spalte 1, den Druck an der Entnahme-
stelle P1)(Abb. 29) ab.
– Diesen Wert mit dem angenommenen Druck in der Brenn-
kammer addieren.
Beispiel mit Erdgas G20:
Betrieb bei maximaler Modulationsleistung
Gasdruck bei einer Leistung von 6000 kW
Druck in der Brennkammer
30,2 + 5
An der Entnahmestelle P1)(Abb. 29) erforderlicher Druck.
20070790
Zeichenerklärung (Abb. 29)
P1 Gasdruckentnahmestelle des Flammkopfes
P2 Gasdruckentnahmestelle des Gasdrosselventils
2 Manuelles Absperrventil
12 Pilot Gasversorgung
13 Druckregler der Pilotleitung
14 Sicherheitsventil
15 Betriebsventil
20010308
Installation

5.13.5 Anschluss der Gasarmatur - Pilot

Der Benner verfügt über eine spezielle Gasarmatur, die an der
= 35,2 mbar
Muffe befestigt ist.
= 5 mbar
➤ Den Anschluss zur Hauptarmatur nach dem Filter oder dem
= 30,2 mbar
Druckregler (je nach Konfiguration) herstellen.
Bei Ölbrennern (mit Flüssiggas-Pilot) lässt sich die Flüssiggasfla-
sche direkt anzuschließen.
ACHTUNG
5.13.6 Zündpilotierung
Für den korrekten Betrieb den Gasdruck,der an der Druckent-
nahmestelle 1)(Abb. 30) gemessen wird, wie folgt regeln: 16
mbar (7.3 Nm
ACHTUNG
= 30,2 mbar
Bei Zündproblemen ist zu prüfen:
= 5 mbar
➤ die richtige Positionierung der Zündelektrode;
= 35,2 mbar
➤ der Gasdruck gemäß Angaben.

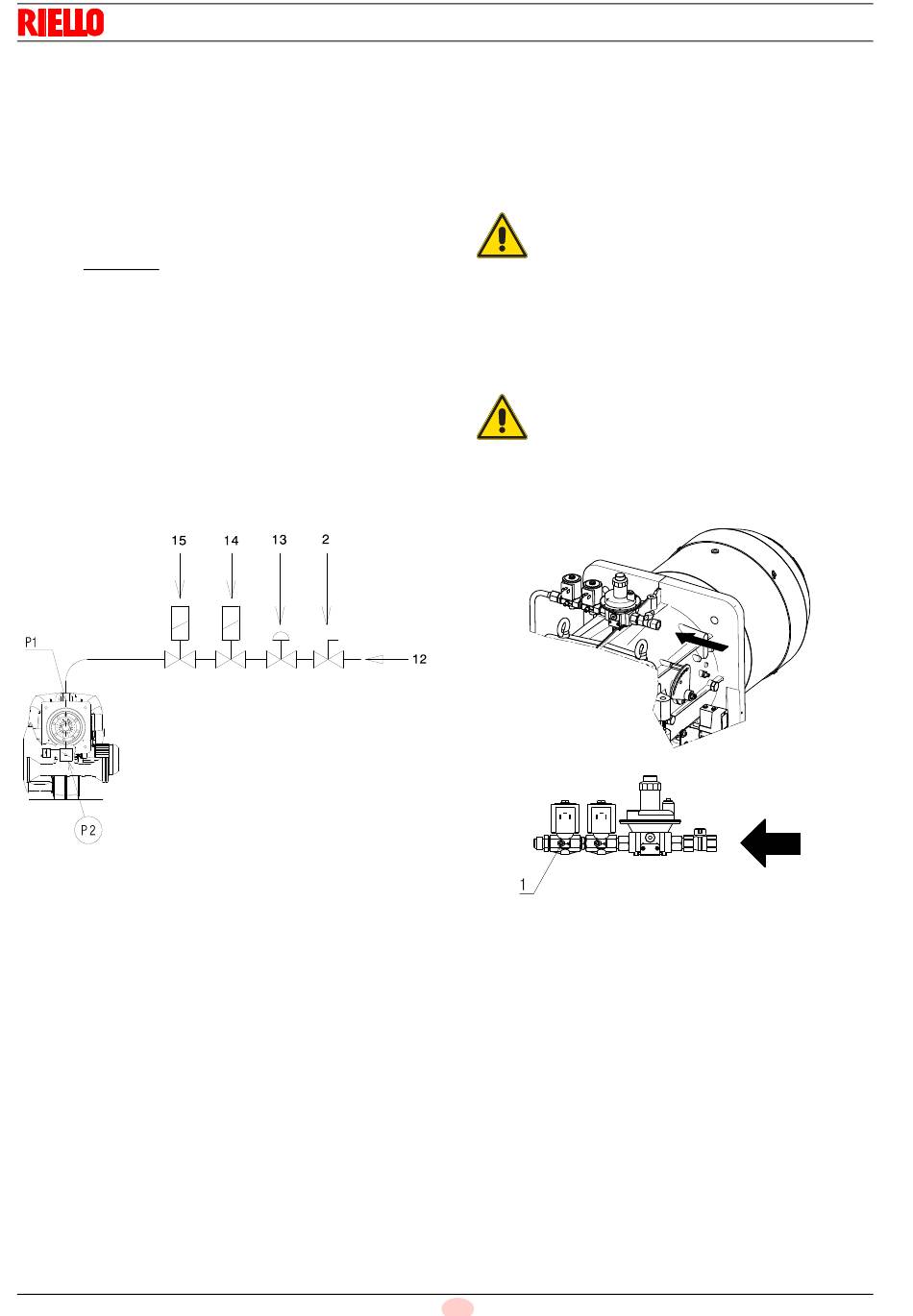

Abb. 29
26 D
Versorgungsdruck 68 ÷ 500 mbar.
3
/h).
Die Stabilität der Flamme der Pilotiervorrichtung
vor dem Anfahren des Hauptbrenners prüfen.
D9266
Abb. 30
