Messa in funzione, taratura e funzionamento del bruciatore
6.9

Sequenza di funzionamento del bruciatore

6.9.1

Avviamento bruciatore

ACCENSIONE REGOLARE
TL
TR
M V
M P
TA
YP
Y
SM

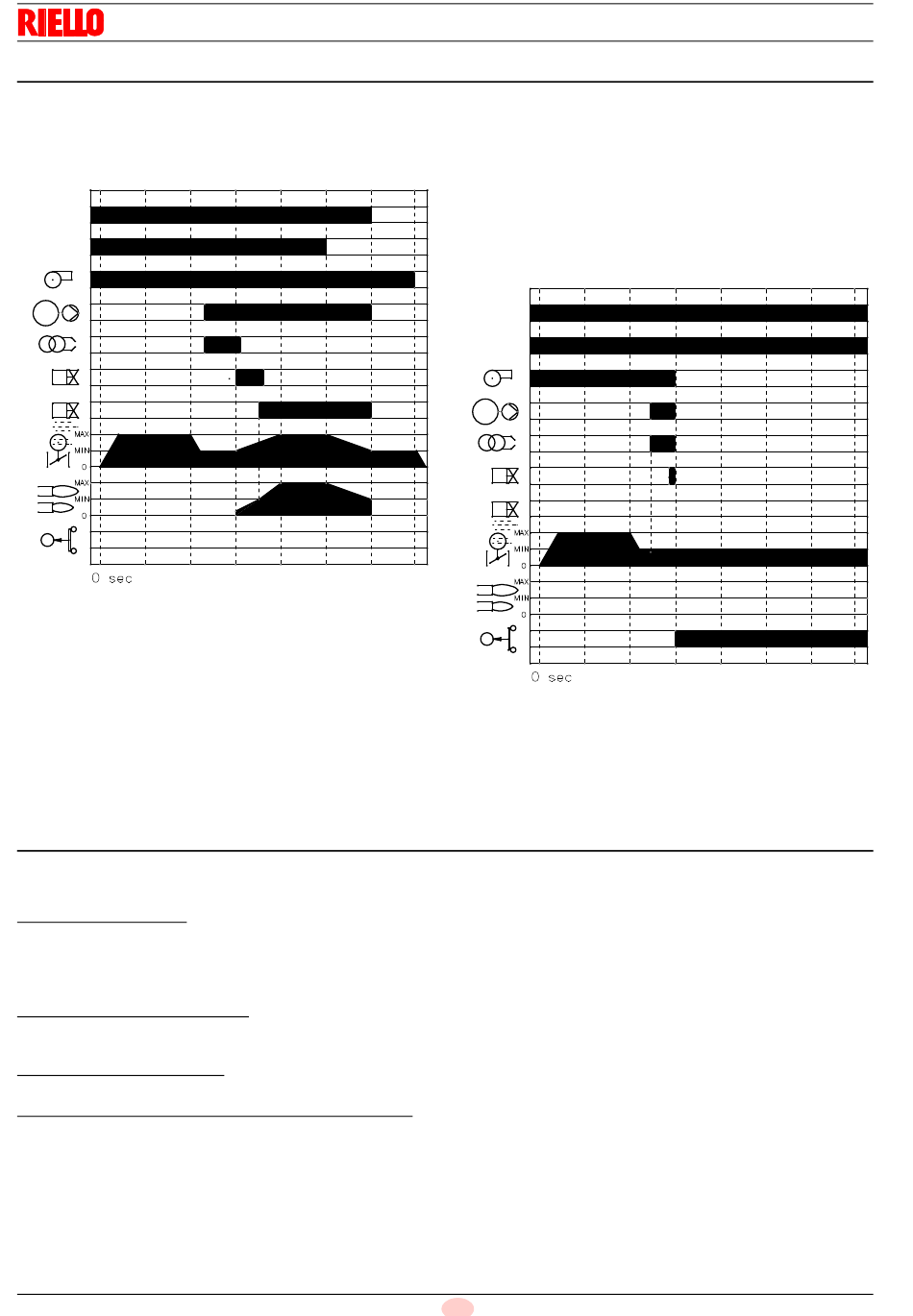

Legenda (Fig. 39 e Fig. 40)
MV - Motore ventilatore
MP - Motore pompa
SM - Servomotore
TA - Trasformatore d'accensione
TL - Termostato/pressostato di limite
TR - Termostato/pressostato di regolazione o regolatore di po-
tenza
Y - Valvola gasolio/gas
YP - Valvola pilota
6.10

Controlli finali (con bruciatore funzionante)

➤ Aprire il termostato/pressostato TL:
➤ Aprire il termostato/pressostato TS:
Il bruciatore deve fermarsi
➤ Ruotare la manopolina del pressostato gas di massima fino
alla posizione di fine scala minimo.
➤ Ruotare la manopolina del pressostato aria fino alla posi-
zione di fine scala massimo.
Il bruciatore deve fermarsi in blocco
➤ Spegnere il bruciatore e togliere tensione.
➤ Scollegare il connettore del pressostato gas di minima.
Il bruciatore non si deve avviare
➤ Scollegare il filo della cellula QRI.
Il bruciatore deve fermarsi in blocco per mancata accensione
➤ Controllare che i bloccaggi meccanici dei dispositivi di rego-
lazione siano ben serrati.
20010308
6.9.2

Spegnimento del bruciatore in funzionamento

Se la fiamma si spegne accidentalmente in funzionamento si ha
il blocco del bruciatore entro 1s.
Per la verifica del programma di funzionamento completo, fare ri-
ferimento al manuale specifico dello strumento LMV, fornito
all'atto dell'addestramento del servizio di assistenza tecnica.
TL
TR
M V
M P
TA
YP
Y
SM
D9335
Fig. 39
32 I
MANCATA ACCENSIONE
D9336
Fig. 40
