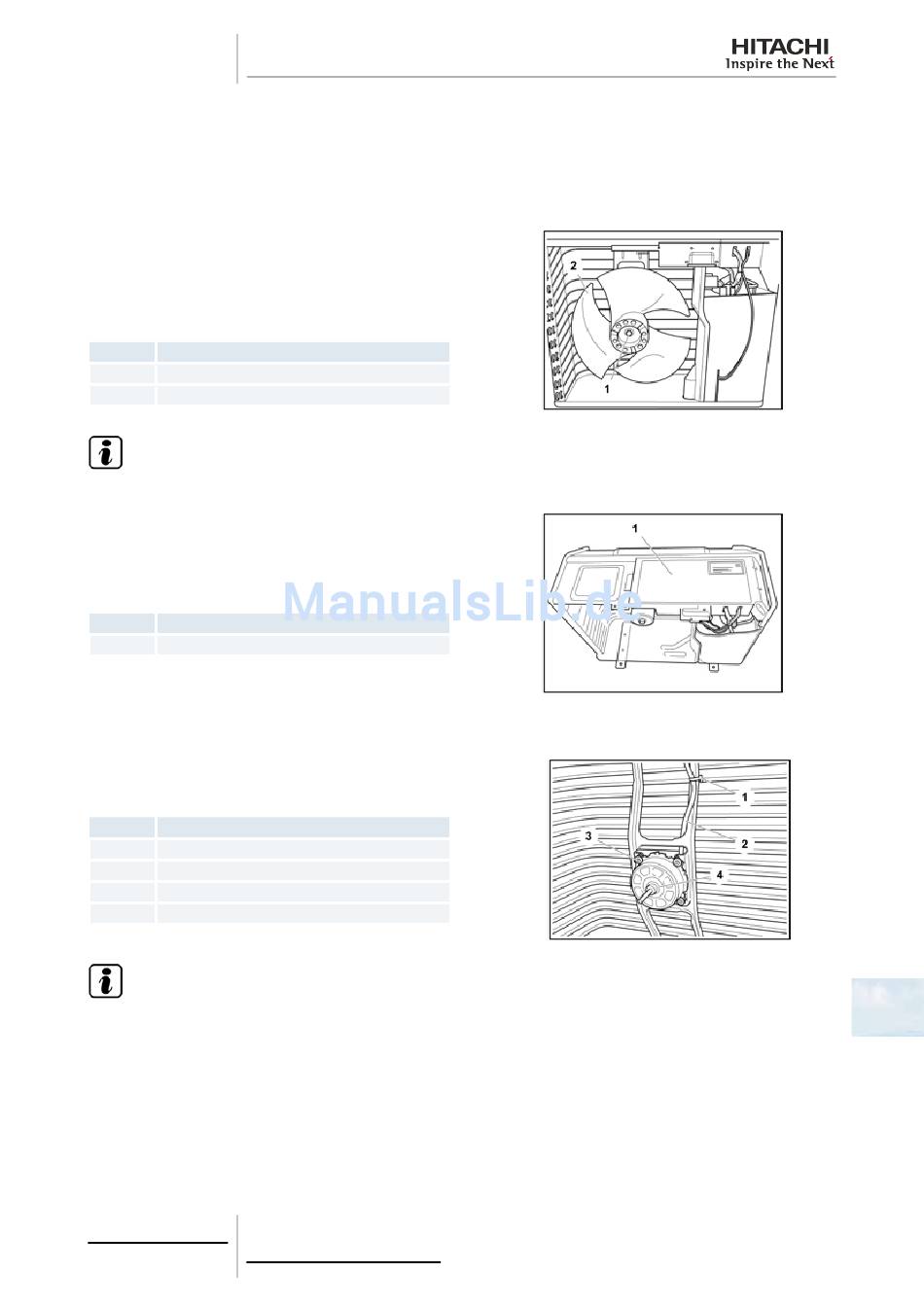

Ausbau des Außengerätelüfters
Befolgen Sie beim Entfernen der Rohrabdeckung
der Rohrabdeckung.
Entfernen Sie drei (3) Schrauben und entfernen Sie die
obere Abdeckung.
Befolgen Sie beim Entfernen der Frontabdeckung
der Frontabdeckung.
Entfernen Sie den Schraubenlüfter durch Abnehmen der
Hutmutter, mit der der Schraubenlüfter auf der Motorwelle
befestigt ist.
Nr.
1 Hutmutter
2 Schraubenlüfter
H I N W E I S
• Verwenden Sie einen Abzieher, wenn der Schrau-
benlüfter zu fest an der Motorwelle befestigt ist.
• Die Hutmutter ist ein Linksgewinde. Drehen Sie Sie
zum Entfernen in die Gegenrichtung des Schrau-
benlüfters.
Entfernen Sie die Schaltkastenabdeckung.
Nr.
1 Schaltkastenabdeckung
Trennen Sie den Lüftermotor-Anschluss (CN24) von der
PCB im Schaltkasten.
Entfernen Sie das Anschlusskabel des Lüftermotors, das
an der Motorklemme mit einem Kabelband befestigt ist.
Entfernen Sie die vier (4) Schrauben zur Befestigung des
Motors.
Nr.
1 Kabelbinder
2 Lüftermotorverbindungskabel
3 Vier (4) Schrauben.
4 Lüftermotor
H I N W E I S
• Zum Einbau des Motors muss der Verbindungskabelausgang nach unten positioniert werden.
• Befestigen Sie das Verbindungskabel mit einem Kabelbinder an der Motorhalterung, damit es nicht den
Schraubenlüfter behindert.
• Montage des Schraubenlüfters:
• Befestigen Sie den Schutz gegen Verrutschen des Lüfterbolzens entsprechend der Motorwellen-Einkerbung.
Ziehen Sie die Mutter an, nachdem die Wellenschraube völlig herausgetreten ist. (Drehmoment zum Festzie-
hen 3,0 Nm)
• Schließen Sie das Verbindungskabel an die PCB im elektrischen Schaltkasten an. (Schließen Sie das Kabel am
Anschluss (CN24) an der PCB an.)
