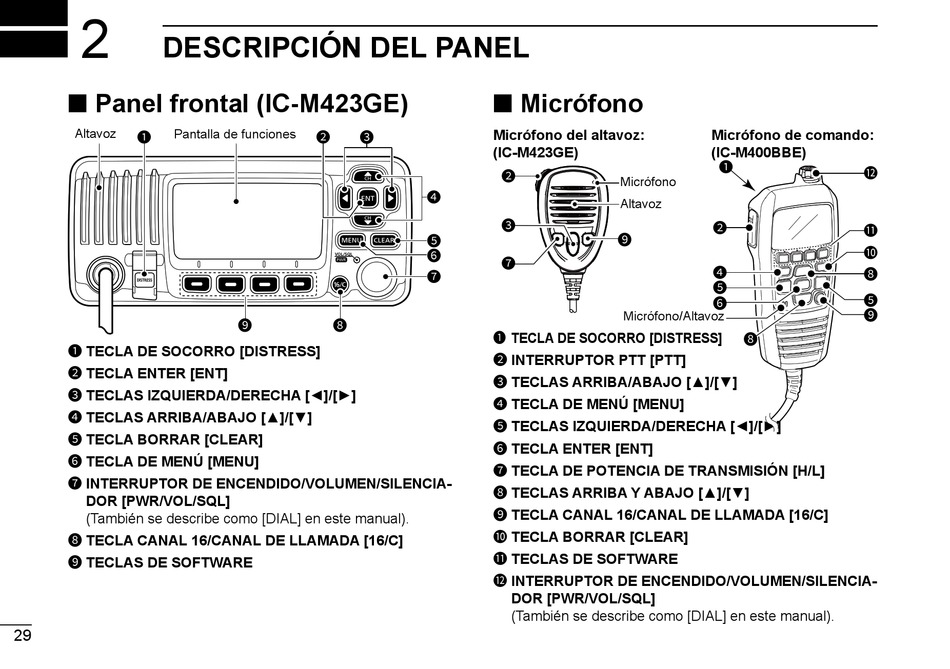

DESCRIPCIÓN DEL PANEL

■ Panel frontal (IC-M423GE)

Altavoz Pantalla de funciones
1
1 TECLA DE SOCORRO [DISTRESS]
2 TECLA ENTER [ENT]
3 TECLAS IZQUIERDA/DERECHA [◄]/[►]
4 TECLAS ARRIBA/ABAJO [▲]/[▼]
5 TECLA BORRAR [CLEAR]
6 TECLA DE MENÚ [MENU]
7 INTERRUPTOR DE ENCENDIDO/VOLUMEN/SILENCIA-
DOR [PWR/VOL/SQL]
(También se describe como [DIAL] en este manual).
8 TECLA CANAL 16/CANAL DE LLAMADA [16/C]
9 TECLAS DE SOFTWARE
29
2 3
9 8
■ Micrófono
Micrófono del altavoz:
(IC-M423GE)
2
4
3
5
6
7
7
1 TECLA DE SOCORRO [DISTRESS]
2 INTERRUPTOR PTT [PTT]
3 TECLAS ARRIBA/ABAJO [▲]/[▼]
4 TECLA DE MENÚ [MENU]
5 TECLAS IZQUIERDA/DERECHA [◄]/[►]
6 TECLA ENTER [ENT]
7 TECLA DE POTENCIA DE TRANSMISIÓN [H/L]
8 TECLAS ARRIBA Y ABAJO [▲]/[▼]
9 TECLA CANAL 16/CANAL DE LLAMADA [16/C]
10 TECLA BORRAR [CLEAR]
11 TECLAS DE SOFTWARE
12 INTERRUPTOR DE ENCENDIDO/VOLUMEN/SILENCIA-
DOR [PWR/VOL/SQL]
(También se describe como [DIAL] en este manual).
Micrófono de comando:
(IC-M400BBE)
1
Micrófono
Altavoz
2
9
4
5
6
Micrófono/Altavoz
8
12
11
10
8
5
9
