Anbringen Und Abnehmen Der Sitzplatte; Einstellen Der Armlehnenhöhe - Invacare Aquatec Ocean Ergo Gebrauchsanweisung

WARNUNG!
Verletzungsgefahr durch beschädigte
Rückenlehnengurtschlösser!
Achten Sie bei jeder Überprüfung oder
Wiederaufbereitung des Produkts auf den festen
Sitz der Rückenlehnengurtschlösser.
– Kontrollieren Sie alle Gurtschnallen auf festen
Sitz, indem Sie die Schnallen schließen und an
beiden Enden ziehen.
– Ersetzen Sie die Rückenlehne bzw. die
Gurtschlösser, wenn sich ein Gurtschloss unter
der angewandten Kraft öffnet.

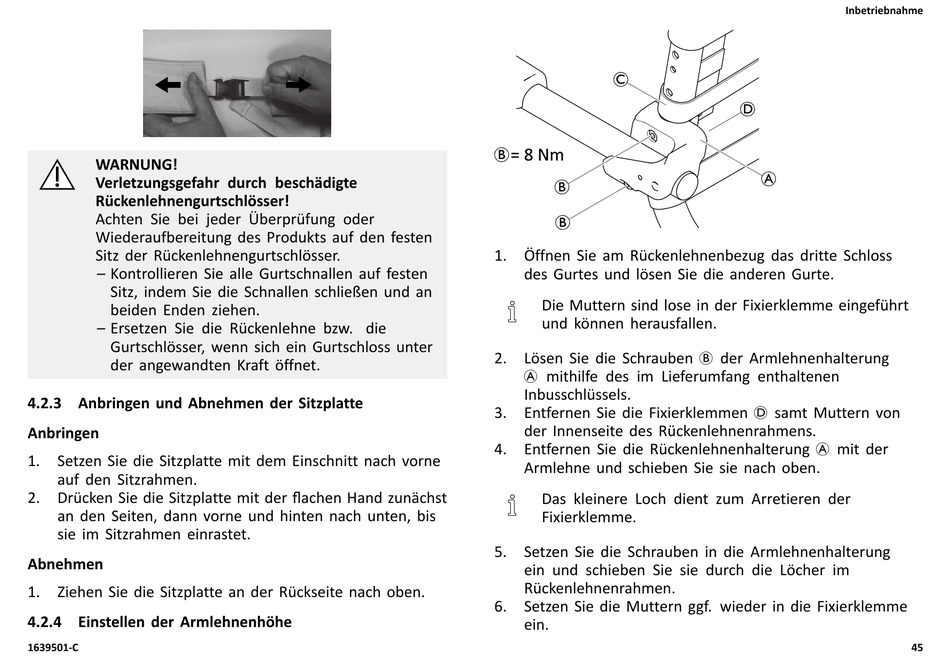

4.2.3 Anbringen und Abnehmen der Sitzplatte

Anbringen
1. Setzen Sie die Sitzplatte mit dem Einschnitt nach vorne
auf den Sitzrahmen.
2. Drücken Sie die Sitzplatte mit der flachen Hand zunächst
an den Seiten, dann vorne und hinten nach unten, bis
sie im Sitzrahmen einrastet.
Abnehmen
1. Ziehen Sie die Sitzplatte an der Rückseite nach oben.
4.2.4 Einstellen der Armlehnenhöhe
1639501-C
1. Öffnen Sie am Rückenlehnenbezug das dritte Schloss
des Gurtes und lösen Sie die anderen Gurte.
Die Muttern sind lose in der Fixierklemme eingeführt
und können herausfallen.
2. Lösen Sie die Schrauben B der Armlehnenhalterung
A mithilfe des im Lieferumfang enthaltenen
Inbusschlüssels.
3. Entfernen Sie die Fixierklemmen D samt Muttern von
der Innenseite des Rückenlehnenrahmens.
4. Entfernen Sie die Rückenlehnenhalterung A mit der
Armlehne und schieben Sie sie nach oben.
Das kleinere Loch dient zum Arretieren der
Fixierklemme.
5. Setzen Sie die Schrauben in die Armlehnenhalterung
ein und schieben Sie sie durch die Löcher im
Rückenlehnenrahmen.
6. Setzen Sie die Muttern ggf. wieder in die Fixierklemme
ein.
