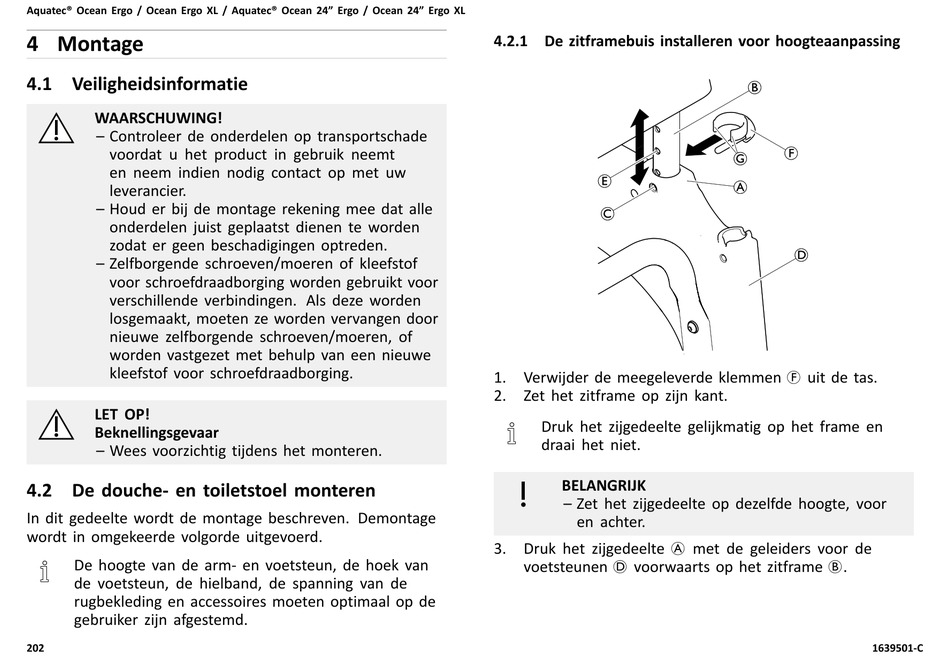

Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL

4 Montage

4.1 Veiligheidsinformatie

WAARSCHUWING!
– Controleer de onderdelen op transportschade
voordat u het product in gebruik neemt
en neem indien nodig contact op met uw
leverancier.
– Houd er bij de montage rekening mee dat alle
onderdelen juist geplaatst dienen te worden
zodat er geen beschadigingen optreden.
– Zelfborgende schroeven/moeren of kleefstof
voor schroefdraadborging worden gebruikt voor
verschillende verbindingen. Als deze worden
losgemaakt, moeten ze worden vervangen door
nieuwe zelfborgende schroeven/moeren, of
worden vastgezet met behulp van een nieuwe
kleefstof voor schroefdraadborging.
LET OP!
Beknellingsgevaar
– Wees voorzichtig tijdens het monteren.

4.2 De douche- en toiletstoel monteren

In dit gedeelte wordt de montage beschreven. Demontage
wordt in omgekeerde volgorde uitgevoerd.
De hoogte van de arm- en voetsteun, de hoek van
de voetsteun, de hielband, de spanning van de
rugbekleding en accessoires moeten optimaal op de
gebruiker zijn afgestemd.
202

4.2.1 De zitframebuis installeren voor hoogteaanpassing

1. Verwijder de meegeleverde klemmen F uit de tas.
2. Zet het zitframe op zijn kant.
Druk het zijgedeelte gelijkmatig op het frame en
draai het niet.
BELANGRIJK
– Zet het zijgedeelte op dezelfde hoogte, voor
en achter.
3. Druk het zijgedeelte A met de geleiders voor de
voetsteunen D voorwaarts op het zitframe B.
1639501-C
