Aquatec® Ocean Ergo / Ocean Ergo XL / Aquatec® Ocean 24" Ergo / Ocean 24" Ergo XL

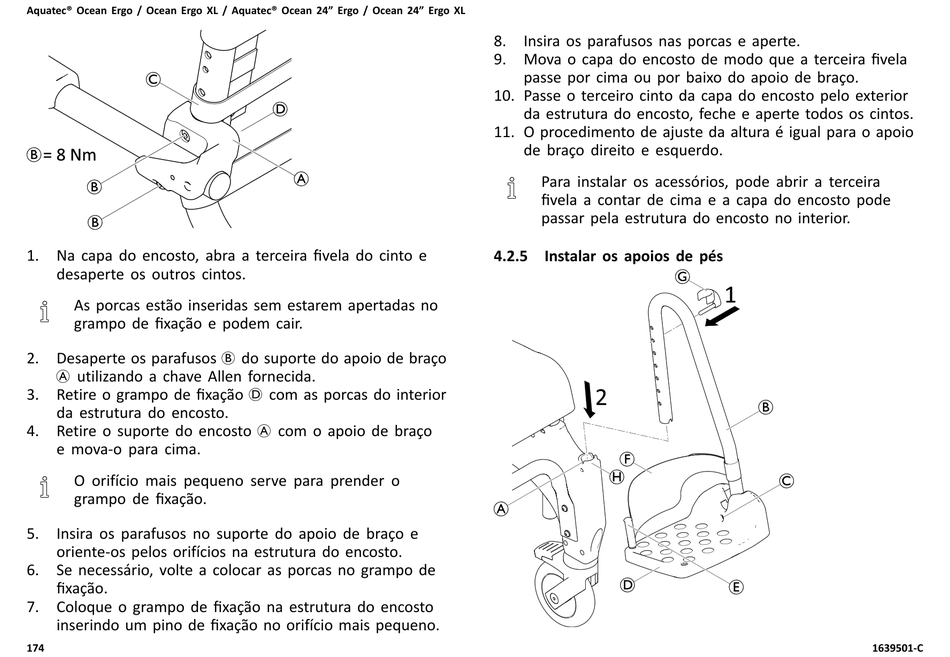

1. Na capa do encosto, abra a terceira fivela do cinto e
desaperte os outros cintos.
As porcas estão inseridas sem estarem apertadas no
grampo de fixação e podem cair.
2. Desaperte os parafusos B do suporte do apoio de braço
A utilizando a chave Allen fornecida.
3. Retire o grampo de fixação D com as porcas do interior
da estrutura do encosto.
4. Retire o suporte do encosto A com o apoio de braço
e mova-o para cima.
O orifício mais pequeno serve para prender o
grampo de fixação.
5. Insira os parafusos no suporte do apoio de braço e
oriente-os pelos orifícios na estrutura do encosto.
6. Se necessário, volte a colocar as porcas no grampo de
fixação.
7. Coloque o grampo de fixação na estrutura do encosto
inserindo um pino de fixação no orifício mais pequeno.
174
8. Insira os parafusos nas porcas e aperte.
9. Mova o capa do encosto de modo que a terceira fivela
passe por cima ou por baixo do apoio de braço.
10. Passe o terceiro cinto da capa do encosto pelo exterior
da estrutura do encosto, feche e aperte todos os cintos.
11. O procedimento de ajuste da altura é igual para o apoio
de braço direito e esquerdo.
Para instalar os acessórios, pode abrir a terceira
fivela a contar de cima e a capa do encosto pode
passar pela estrutura do encosto no interior.
4.2.5 Instalar os apoios de pés
