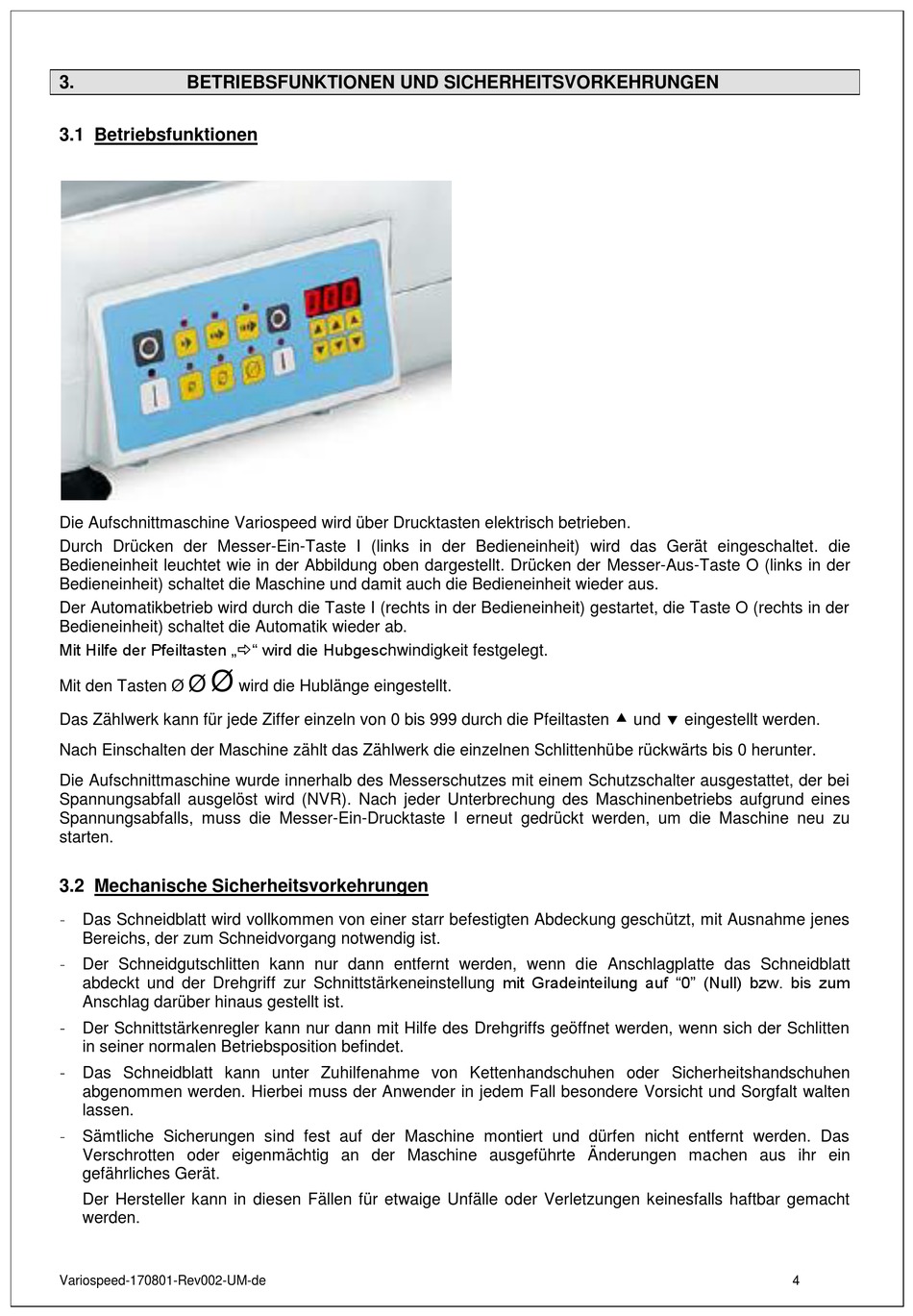

3.
BETRIEBSFUNKTIONEN UND SICHERHEITSVORKEHRUNGEN
3.1 Betriebsfunktionen
Die Aufschnittmaschine Variospeed wird über Drucktasten elektrisch betrieben.
Durch Drücken der Messer-Ein-Taste I (links in der Bedieneinheit) wird das Gerät eingeschaltet. die
Bedieneinheit leuchtet wie in der Abbildung oben dargestellt. Drücken der Messer-Aus-Taste O (links in der
Bedieneinheit) schaltet die Maschine und damit auch die Bedieneinheit wieder aus.
Der Automatikbetrieb wird durch die Taste I (rechts in der Bedieneinheit) gestartet, die Taste O (rechts in der
Bedieneinheit) schaltet die Automatik wieder ab.
Mit Hilfe der Pfeiltasten „" wird die Hubgeschwindigkeit festgelegt.
Ø
Ø
Mit den Tasten Ø
Das Zählwerk kann für jede Ziffer einzeln von 0 bis 999 durch die Pfeiltasten und eingestellt werden.
Nach Einschalten der Maschine zählt das Zählwerk die einzelnen Schlittenhübe rückwärts bis 0 herunter.
Die Aufschnittmaschine wurde innerhalb des Messerschutzes mit einem Schutzschalter ausgestattet, der bei
Spannungsabfall ausgelöst wird (NVR). Nach jeder Unterbrechung des Maschinenbetriebs aufgrund eines
Spannungsabfalls, muss die Messer-Ein-Drucktaste I erneut gedrückt werden, um die Maschine neu zu
starten.
3.2 Mechanische Sicherheitsvorkehrungen
Das Schneidblatt wird vollkommen von einer starr befestigten Abdeckung geschützt, mit Ausnahme jenes
Bereichs, der zum Schneidvorgang notwendig ist.
Der Schneidgutschlitten kann nur dann entfernt werden, wenn die Anschlagplatte das Schneidblatt
abdeckt und der Drehgriff zur Schnittstärkeneinstellung mit Gradeinteilung auf "0" (Null) bzw. bis zum
Anschlag darüber hinaus gestellt ist.
Der Schnittstärkenregler kann nur dann mit Hilfe des Drehgriffs geöffnet werden, wenn sich der Schlitten
in seiner normalen Betriebsposition befindet.
Das Schneidblatt kann unter Zuhilfenahme von Kettenhandschuhen oder Sicherheitshandschuhen
abgenommen werden. Hierbei muss der Anwender in jedem Fall besondere Vorsicht und Sorgfalt walten
lassen.
Sämtliche Sicherungen sind fest auf der Maschine montiert und dürfen nicht entfernt werden. Das
Verschrotten oder eigenmächtig an der Maschine ausgeführte Änderungen machen aus ihr ein
gefährliches Gerät.
Der Hersteller kann in diesen Fällen für etwaige Unfälle oder Verletzungen keinesfalls haftbar gemacht
werden.
Variospeed-170801-Rev002-UM-de
wird die Hublänge eingestellt.
4
