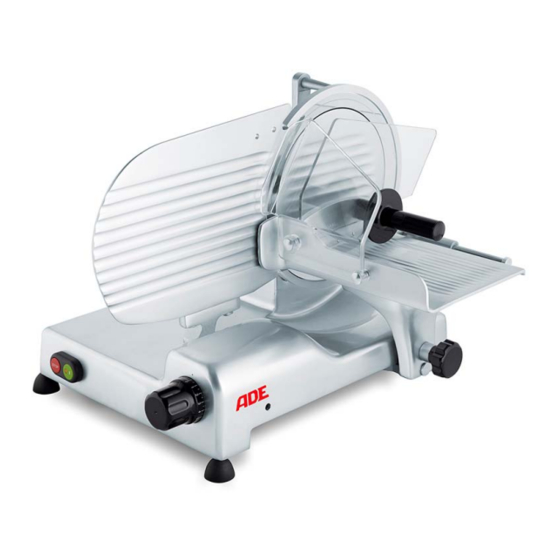

- Seite 1 BEDIENUNGSANLEITUNG Senkrechtschneider Serie VICTORIA-V Victoria-V-180518-Rev004-UM-de ADE GmbH & Co. Hammer Steindamm 27 – 29 22089 Hamburg / GERMANY +49 (0) 40 432776-0 +49 (0) 40 432776-10 E-Mail: info@ade-hamburg.de WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORWORT ............................... 2 Einleitung ..............................2 Gebrauch ..............................2 Restrisiken ..............................2 INBETRIEBNAHME ..........................3 Installation ..............................3 Elektroanschluss ............................3 Mechanische Sicherungen ........................4 ... -
Seite 3: Vorwort
Die Maschine darf nur im Originalzustand und mit Originalteilen verwendet werden. Eine Demontage der Schutzeinrichtungen ist nicht zulässig. Im Falle einer Beschädigung von Schutzeinrichtungen ist die Maschine unverzüglich außer Betrieb zu setzen und muss ADE zum Zweck der Erneuerung bzw. Ersatzlieferung in Kenntnis gesetzt werden. -
Seite 4: Inbetriebnahme
Schnittgut mit der Hand an das Messer zu schieben. Der eingebaute Restehalter muss grundsätzlich zum Nachschieben des Schnittguts verwendet werden. Während des Schneidevorgangs dürfen die Hände des Bedieners nicht im Bereich des Schlittens sein INBETRIEBNAHME Die Aufschnittmaschine wird als vollständiges Produkt geliefert. Bitte entfernen Sie das Verpackungsmaterial, entnehmen die Maschine dem Karton und kontrollieren Sie den Inhalt der Verpackung auf Übereinstimmung mit den Angaben auf dem Lieferschein. -
Seite 5: Mechanische Sicherungen
2.3 Mechanische Sicherungen Das Schneidblatt wird vollkommen von einer starr befestigten Abdeckung geschützt, mit Ausnahme jenes Bereichs, der vom Schneidvorgang betroffen ist. Der Schneidgutschlitten kann nur dann entfernt werden, wenn der Schnittstärkenregler das Schneidblatt abdeckt und der Drehgriff mit Gradeinteilung auf “0” (Null) bzw. bis zum Anschlag darüber hinaus gestellt ist. -
Seite 6: Funktionsweise
- Wenn Sie ungewöhnliche Geräusche oder Gerüche wahrnehmen, die von der Maschine ausgehen, schalten Sie sie sofort ab, trennen sie vom Stromnetz und informieren Ihren Kundendienst. - Verwenden Sie die Maschine niemals mit einem beschädigten Stecker oder Kabel. Stellen Sie einen Defekt fest, legen Sie die Maschine unverzüglich still und lassen Sie eine Reparatur durch den Hersteller oder einen der autorisierten Servicepartner vornehmen. -
Seite 7: Betriebsfunktionen
3.2 Betriebsfunktionen Die Aufschnittmaschine wird elektrisch mittels zweier Tasten betrieben: eine grüne Betriebstaste zum Ein- und eine rote Stopptaste zum Ausschalten der Maschine. Ferner verfügt die Maschine über eine weiße Kontrolllampe zwischen den beiden Betriebstasten zur Anzeige “Schneidblatt in Betrieb”. Nach jeder Unterbrechung des Maschinenbetriebs aufgrund eines Spannungsabfalls muss die grüne Betriebstaste erneut zum Einschalten gedrückt werden. -
Seite 8: Reinigung
Schleifapparats abdrehen und den Schleifapparat an der Anschlagplatte befestigen. Hierzu wird der Zapfen am Schleifapparat durch das dem Messer nähere Loch an der Anschlagplatte geführt und die Rändelschraube durch das zweite Loch der Anschlagplatte in den Schleifapparat geschraubt. Das Metallteil an der Schleifvorrichtung ist vor dem Messer positioniert und weist nach unten, wobei die Biegung des Metallteils zum Bediener hin zeigt. -
Seite 9: Schmierung
Bei der Reinigung unbedingt darauf achten, dass kein Wasser in die Messernabe dringt, da ansonsten Schäden im Kugellager, Motor und im Maschineninneren auftreten können. Zudem besteht bei nicht ausreichender Austrocknung die Gefahr zur Bildung von Flugrost. Reinigen Sie die Aufschnittmaschine sowie auch die Teile (wie z. B. Schlitten) niemals in der Geschirrspülmaschine! Wird das Messer im ausgebauten Zustand gereinigt oder zur Reinigung des Maschinenkörpers entfernt, muss der Ausbau des Messers ausschließlich durch geschultes Personal erfolgen. -
Seite 10: Entsorgung
Entsorgung. GARANTIE ADE wird dieses Produkt reparieren oder ersetzen, wenn es innerhalb von 2 Jahren vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile wie z.B. Messer, Schleifapparat, Schlitten etc. sind hiervon ausgenommen. Die Garantie umfasst keine äußeren normalen Abnutzungs- und Verschleißerscheinungen oder durch Unfall oder... -
Seite 11: Ce - Kennzeichnung Und Konformitätserklärung
Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, September 2016 ADE GmbH & Co. Hammer Steindamm 27 – 29 D-22089 Hamburg 11. SCHALTPLÄNE VICTORIA250-V / VICTORIA275-V / VICTORIA300-V – 230V / 50Hz... - Seite 12 VICTORIA250-V / VICTORIA275-V / VICTORIA300-V – 230V / 60Hz Blockschaltplan Stromlaufplan Victoria-V-180518-Rev004-UM-de...
-
Seite 13: Explosionszeichnungen
12. EXPLOSIONSZEICHNUNGEN VICTORIA 250 VICTORIA 275 Victoria-V-180518-Rev004-UM-de... - Seite 14 VICTORIA 300 Victoria-V-180518-Rev004-UM-de...
-
Seite 15: Ersatzteillisten
13. ERSATZTEILLISTEN VICTORIA 250-V VICTORIA 250-V BESCHREIBUNG MENGE ART-NR. Schnittstärkenregler H4090-011 Saugfuß H4090-005 Sperre für Restehalter Schlittenrückwand H4090-001 Schalterkappe H4090-0231 Schalter H4090-053 Relais H4090-066 Verriegelung für Restehalter Schutzplatte für Restehalter H4090-002 700142 Kreismesser, glatt H4090-014 Excenterschnecke H4090-012 Messerabdeckplatte Buchse für Restehalter Schrauben für Fettabstreifer Kondensator MF10 H4090-056... - Seite 16 VICTORIA 275-V VICTORIA 275-V BESCHREIBUNG MENGE ART-NR. Schnittstärkenregler H4090-011 Saugfuß H4090-005 Sperre für Restehalter Schlittenrückwand Schalterkappe H4090-0231 Schalter H4090-053 Relais H4090-066 Verriegelung für Restehalter Schutzplatte für Restehalter H4090-002 700713 Kreismesser, glatt H4084-001 Excenterschnecke H4090-012 Messerabdeckplatte Buchse für Restehalter Schrauben für Fettabstreifer Kondensator MF10 H4090-056 Schleifscheibe für Schleifapparat...
- Seite 17 VICTORIA 300-V VICTORIA 300-V BESCHREIBUNG MENGE ART-NR. Schnittstärkenregler H4090-011 Saugfuß H4090-005 Sperre für Restehalter Schlittenrückwand H4090-001 Schalterkappe H4090-0231 Gewindebuchse am Restehalter Schalter H4090-053 Relais H4090-066 Verriegelung für Restehalter Excenterschnecke H4090-012 Messerabdeckplatte Schutzplatte für Restehalter Einsatz für Gewindestange Schlittenplatte Resteschieberwelle Schrauben für Fettabstreifer Buchse für Restehalter Kondensator MF10 H4090-056...
- Seite 18 Victoria-V-180518-Rev004-UM-de...
- Seite 19 Victoria-V-180518-Rev004-UM-de...
- Seite 20 Händler: Victoria-V-180518-Rev004-UM-de...
