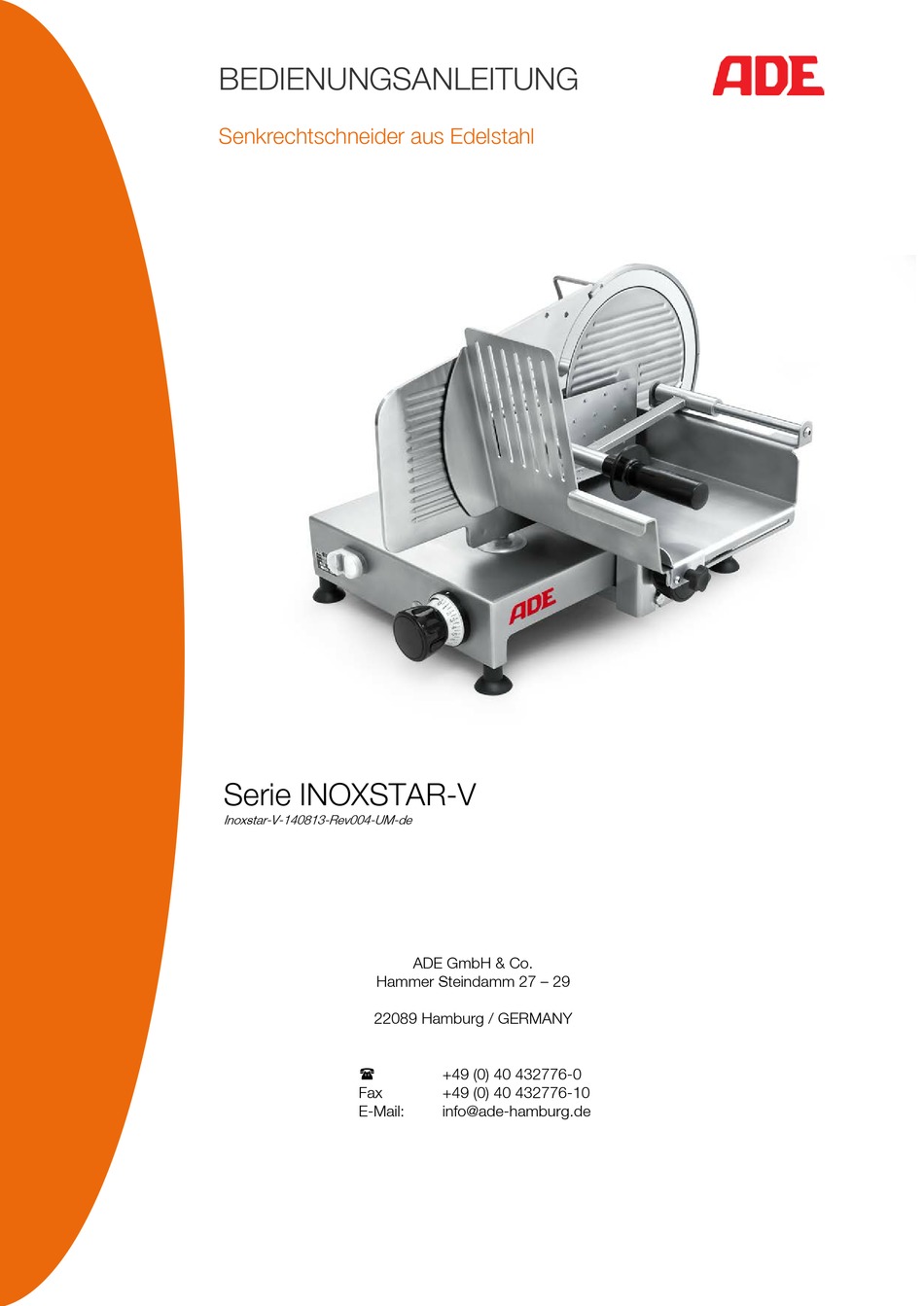

- Seite 1 BEDIENUNGSANLEITUNG Senkrechtschneider aus Edelstahl Serie INOXSTAR-V Inoxstar-V-140813-Rev004-UM-de ADE GmbH & Co. Hammer Steindamm 27 – 29 22089 Hamburg / GERMANY +49 (0) 40 432776-0 +49 (0) 40 432776-10 E-Mail: info@ade-hamburg.de...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ABBILDUNGEN ............................2 VORWORT ............................... 4 1.1 Einleitung ..............................4 1.2 Gebrauch ..............................4 INBETRIEBNAHME ..........................5 2.1 Öffnen der Verpackung ..........................5 2.2 Installation ..............................5 2.3 Elektroanschluss ............................5 2.4 Funktionsweise ............................5 BETRIEBSFUNKTIONEN UND SICHERHEITSVORKEHRUNGEN ............6 3.1 Betriebsfunktionen ............................ -
Seite 3: Abbildungen
ABBILDUNGEN Abb. 1 Abb. 2 Inoxstar-V-140813-Rev004-UM-de... - Seite 4 Abb. 3 Blockiereinheit Abb. 4 Inoxstar-V-140813-Rev004-UM-de...
-
Seite 5: Vorwort
VORWORT Dieses Handbuch wurde gemäß den Angaben der Maschinenrichtlinie in der geltenden Fassung verfasst. Damit will der Hersteller den Kunden über die grundlegenden Funktionsprinzipien, Wartungsanforderungen und Sicherheitsvorrichtungen der Maschine in klarer und leicht verständlicher Form informieren, um eine lange Lebensdauer und einen störungsfreien Betrieb der Maschine gewährleisten zu können. Die Aufschnittmaschinen unterliegen kontinuierlichen Aktualisierungen, was allerdings die in vorliegendem Handbuch angeführten Hinweise und Angaben nicht beeinträchtigt. -
Seite 6: Inbetriebnahme
INBETRIEBNAHME Bei Erhalt des die Aufschnittmaschine beinhaltenden Pakets sollten Sie sicherstellen, dass dieses keine eventuell während des Transports entstandenen Schäden aufweist. 2.1 Öffnen der Verpackung • Verpackung der Maschine vorsichtig öffnen; • Aufschnittmaschine vorsichtig aus der Verpackung entnehmen; • Mit der Hilfe einer zweiten Person die Maschine anheben und aus der Verpackung nehmen; •... -
Seite 7: Betriebsfunktionen Und Sicherheitsvorkehrungen
BETRIEBSFUNKTIONEN UND SICHERHEITSVORKEHRUNGEN 3.1 Betriebsfunktionen Die Aufschnittmaschinen werden elektrisch mittels zweier Tasten betrieben: eine weiße Betriebstaste I und eine schwarze Stopptaste O. Die Aufschnittmaschine wurde innerhalb des Schneidblattschutzes mit einem Schutzschalter ausgestattet, der bei Spannungsabfall ausgelöst wird (NVR). Nach jeder Unterbrechung des Maschinenbetriebs aufgrund eines Spannungsabfalls muss die Betriebstaste I gedrückt werden, um sie neu zu starten. -
Seite 8: Gebrauch Der Aufschnittmaschine
GEBRAUCH DER AUFSCHNITTMASCHINE 4.1 Einsatzverfahren (Abb.1) 1) Den Drehgriff “A” mit Gradeinteilung auf “0” (Null) stellen. 2) Den Schneidgutschlitten "B" so weit wie möglich von dem Schneidblatt "K" wegschieben. 3) Den Restehalter “C” mit Hilfe des dafür vorgesehenen Griffs “P” anheben. Das Produkt auf den Schlitten legen und den Restehalter je nach Größe des Schneidguts auf oder hinter das Schneidgut absenken. -
Seite 9: Schmierung (Abb. 3)
Das entnommene Schneidblatt mit lauwarmem Wasser und etwas flüssigem Reinigungsmittel (PH 7-8) säubern, mit klarem Wasser abspülen, trocknen lassen und z. B. mit etwas Alkohol desinfizieren. Das Maschinenbett und die anderen Maschinenkomponenten müssen stets mit etwas lauwarmem Wasser, etwas flüssigem Reinigungsmittel und einem nicht scheuerndem Lappen gesäubert werden; auch in diesem Fall mit Hilfe eines Lappens mit klarem Wasser abwischen, austrocknen lassen und z. -
Seite 10: Verfahren Zum Messerschleifen
VERFAHREN ZUM MESSERSCHLEIFEN Um den störungsfreien Betrieb der Aufschnittmaschine zu gewährleisten, muss deren Schneidblatt stets gut geschliffen sein. Dabei ist zu berücksichtigen, dass ein regelmäßiges kurzes Schleifen des Schneidblatts einem umfangreichen Schleifvorgang unbedingt vorzuziehen ist. Nur das gereinigte Schneidblatt schleifen. Das Schleifen eines mit Schneidgutrückständen behafteten Schneidblatts kann sowohl die Schleifvorrichtung als auch deren Schleifscheiben beschädigen. -
Seite 11: Garantie
GARANTIE ADE wird dieses Produkt reparieren oder ersetzen, wenn es innerhalb von 2 Jahren vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile wie z.B. Messer, Schleifapparat, Schlitten etc. sind hiervon ausgenommen. Die Garantie umfasst keine äußeren normalen Abnutzungs- und Verschleißerscheinungen oder durch Unfall oder Missbrauch... -
Seite 12: Ce - Kennzeichnung Und Konformitätserklärung
− RoHS-Richtlinie 2011/65/EG in den jeweils geltenden Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, August 2014 ADE GmbH & Co. Hammer Steindamm 27 – 29 D-22089 Hamburg Inoxstar-V-140813-Rev004-UM-de... -
Seite 13: Schaltplan
SCHALTPLAN Blockschaltplan Stromlaufplan Inoxstar-V-140813-Rev004-UM-de... -
Seite 14: Explosionszeichnung
EXPLOSIONSZEICHNUNG INOXSTAR300V Inoxstar-V-140813-Rev004-UM-de... -
Seite 15: Ersatzteilliste Serie Inoxstar
ERSATZTEILLISTE SERIE INOXSTAR INOXSTAR300V BESCHREIBUNG MENGE ART-NR. SOCKEL Saugfuß M8 Rundmesser Messerabdeckplatte 1+51 Gewindestange f. Messerabdeckpl. Fettabstreifer Einstellknopf Antriebsriemen 35-42 Messernabe Schleifapparat komplett Schleifstein, Entgratungsstein SCHLITTENFÜHRUNG Schlittenwelle Gummianschlagscheiben für Schlittenwelle Feder für Schlittenwelle 79-92 Schlittenwellenführung SCHLITTEN 122-125 Restehalterplatte 127-128 Handgriff für Restehalter 119-128 Restehalter komplett SCHNITTSTÄRKENEINSTELLUNG... - Seite 16 Händler: Inoxstar-V-140813-Rev004-UM-de...
