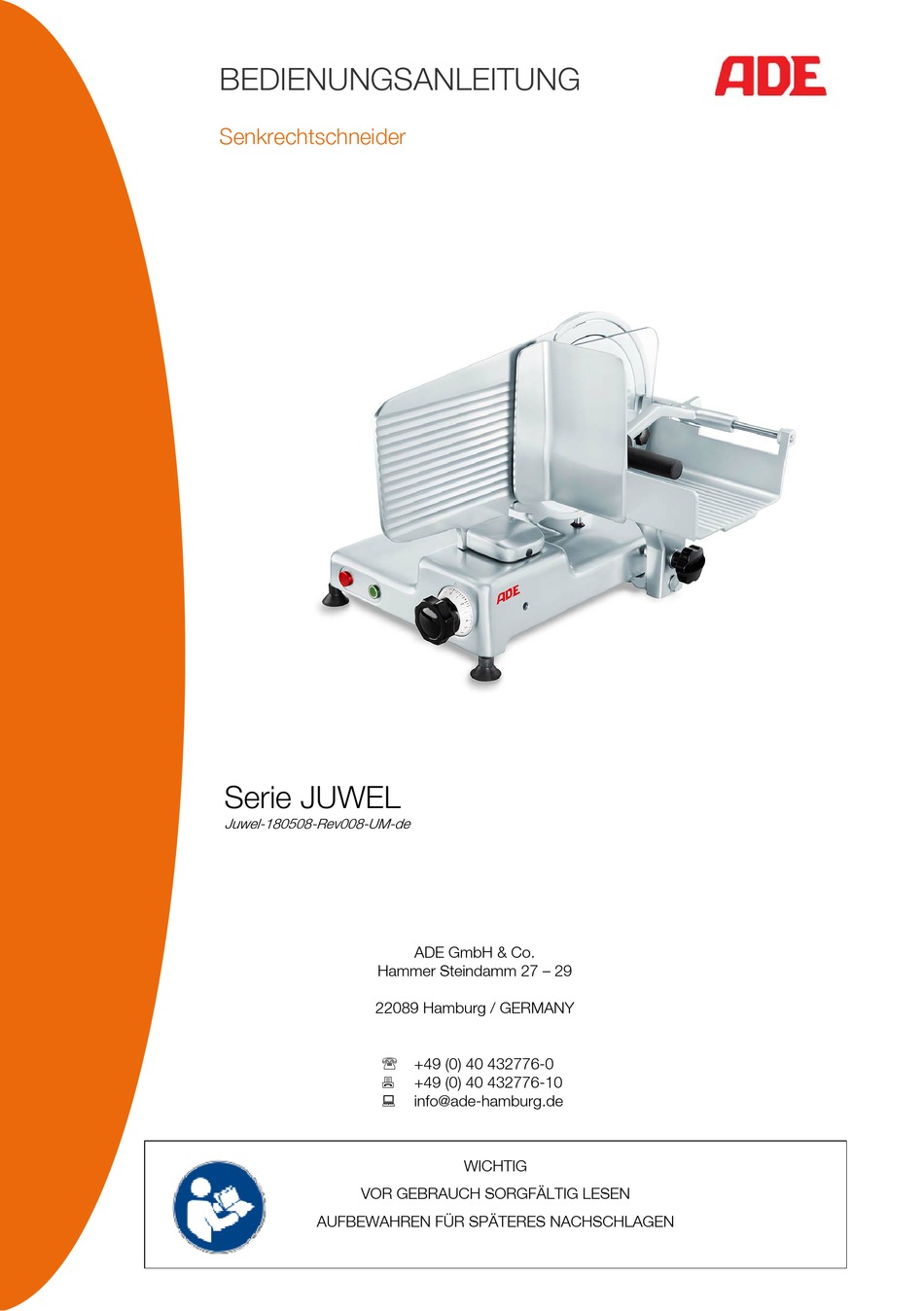

BEDIENUNGSANLEITUNG

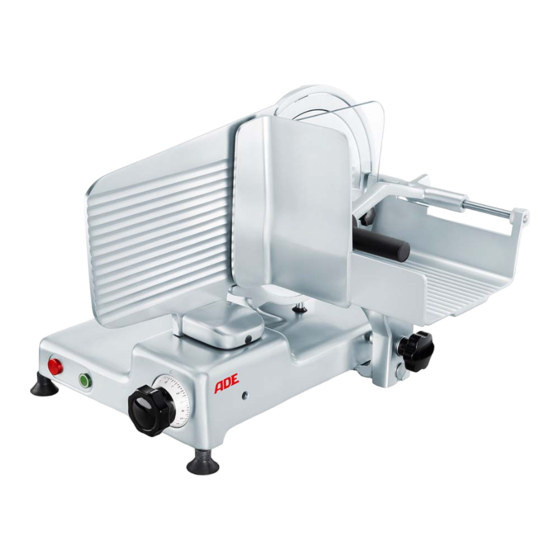

Senkrechtschneider
Serie JUWEL
Juwel-180508-Rev008-UM-de
Hammer Steindamm 27 – 29
22089 Hamburg / GERMANY
℡ +49 (0) 40 432776-0
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
ADE GmbH & Co.
+49 (0) 40 432776-10
info@ade-hamburg.de
WICHTIG
Werbung
Verwandte Anleitungen für ADE JUWEL Serie
Inhaltszusammenfassung für ADE JUWEL Serie
- Seite 1 BEDIENUNGSANLEITUNG Senkrechtschneider Serie JUWEL Juwel-180508-Rev008-UM-de ADE GmbH & Co. Hammer Steindamm 27 – 29 22089 Hamburg / GERMANY ℡ +49 (0) 40 432776-0 +49 (0) 40 432776-10 info@ade-hamburg.de WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN...
- Seite 2 INHALTSVERZEICHNIS VORWORT ..............................3 Einleitung ..............................3 Gebrauch ..............................3 ABBILDUNGEN ............................3 INBETRIEBNAHME ........................... 5 Öffnen der Verpackung ..........................5 Installation ..............................5 Elektroanschluss ............................
- Seite 3 VORWORT Dieses Handbuch wurde gemäß den Angaben der Maschinenrichtlinie in der geltenden Fassung verfasst. Damit will der Hersteller den Kunden über die grundlegenden Funktionsprinzipien, Wartungsanforderungen und Sicherheitsvorrichtungen der Maschine in klarer und leicht verständlicher Form informieren, um eine lange Lebensdauer und einen störungsfreien Betrieb der Maschine gewährleisten zu können. Die Aufschnittmaschinen unterliegen kontinuierlichen Aktualisierungen, was allerdings die in vorliegendem Handbuch angeführten Hinweise und Angaben nicht beeinträchtigt.
- Seite 4 Abb. 2 Abb. 3 Blockiereinheit Abb. 4 Juwel-180508-Rev008-UM-de...
- Seite 5 INBETRIEBNAHME Bei Erhalt des die Aufschnittmaschine beinhaltenden Pakets sollten Sie sicherstellen, dass dieses keine eventuell während des Transports entstandenen Schäden aufweist. 3.1 Öffnen der Verpackung • Die Plastikbänder aufschneiden und entfernen; • Die Metallklammern entfernen; • Das Paket gerade anheben und die Gebrauchsanleitung und die vier Standfüße herausnehmen; •...
- Seite 6 3.3 Elektroanschluss Den Stecker in die Steckdose stecken und überprüfen, ob das vorhandene Stromnetz mit einem geeigneten Schutzschalter ausgestattet ist. Mehr Sicherheit wird Ihnen garantiert, indem Sie eine Schmelzsicherung (0,5 A) in der Verteilerbuchse montieren. Die Drehrichtung des Schneidblatts muss gegen den Uhrzeigersinn laufen, wenn Sie die Maschine von der Seite des Schneidblattschutzes aus betrachten.
- Seite 7 GEBRAUCH DER AUFSCHNITTMASCHINE Einsatzverfahren (Abb.1) 1) Den Drehgriff “A” mit Gradeinteilung auf “0” (Null) stellen. 2) Den Schneidgutschlitten "B" so weit wie möglich von dem Schneidblatt "K" wegschieben. 3) Den Restehalter “C” mit Hilfe des dafür vorgesehenen Griffs “P” anheben. Das Produkt auf den Schlitten legen und den Restehalter auf oder hinter das Schneidgut absenken.
- Seite 8 Der Schlitten wie auch alle anderen abnehmbaren Teile dürfen keinesfalls im Geschirrspüler gereinigt werden! Das Kurbelrad “F” vollkommen aufschrauben und die Messerschutzplatte “L” unter Benutzung z. B. eines Kettenhandschuhs von der Maschine abnehmen. Sollte die optionale Messerabnehmvorrichtung mit erworben worden sein: Messerabnehmvorrichtung “J”...
- Seite 9 7.1 Schleifen des Messers Messer bei geschlossener Anschlagplatte von beiden Seiten reinigen. Maschine abschalten und Schnittstärkenregler bis zum Anschlag nach links drehen. Den schwarzen Drehgriff des mitgelieferten Schleifapparates ganz abschrauben. Das nun sichtbar werdende Gewindeende von der Schlittenseite durch das Loch im oberen Bereich der Anschlagplatte führen und den Schleifapparat so mit dem Drehgriff festschrauben, dass der Ansatz des Schleifapparates auf der Oberkante der Anschlagplatte aufliegt.
- Seite 10 12. GARANTIE ADE wird dieses Produkt reparieren oder ersetzen, wenn es innerhalb von 2 Jahren vom Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile wie z.B. Messer, Schleifapparat, Schlitten etc. sind hiervon ausgenommen. Die Garantie umfasst keine äußeren normalen Abnutzungs- und Verschleißerscheinungen oder durch Unfall oder Missbrauch...
- Seite 11 − RoHS-Richtlinie 2011/65/EG in den jeweils geltenden Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, Januar 2018 ADE GmbH & Co. Hammer Steindamm 27 – 29 D-22089 Hamburg Juwel-180508-Rev008-UM-de...
- Seite 12 15. SCHALTPLÄNE 230V 400V Juwel-180508-Rev008-UM-de...
- Seite 13 16. EXPLOSIONSZEICHNUNGEN SOCKEL Juwel 1 + Juwel 2K SOCKEL Juwel 2 + Juwel 3 Juwel-180508-Rev008-UM-de...
- Seite 14 SCHLITTENFÜHRUNG Juwel 1 + Juwel 2K SCHLITTENFÜHRUNG Juwel 2 Juwel-180508-Rev008-UM-de...
- Seite 15 SCHLITTENFÜHRUNG Juwel 3 SCHLITTEN Juwel 1 + Juwel 2K + Juwel 2 + Juwel 3 Juwel-180508-Rev008-UM-de...
- Seite 16 SCHNITTSTÄRKENEINSTELLUNG Juwel 1 + Juwel 2K SCHNITTSTÄRKENEINSTELLUNG Juwel 2 + Juwel 3 Juwel-180508-Rev008-UM-de...
- Seite 17 MOTOREINHEIT 230V Juwel 1 + Juwel 2K MOTOREINHEIT 230V Juwel 2 + Juwel 3 Juwel-180508-Rev008-UM-de...
- Seite 18 MOTOREINHEIT 400V Juwel 1 + Juwel 2K MOTOREINHEIT 400V Juwel 2 + Juwel 3 Juwel-180508-Rev008-UM-de...
- Seite 19 17. ERSATZTEILLISTE Juwel 1 Juwel 2 Juwel 2K BESCHREIBUNG MENGE ART-NR. ART-NR. ART-NR. SOCKEL Saugfuß H4010-038 H4050-044 H4010-038 Rundmesser H4020-011 H4050-030 H4050-030 Messerabdeckplatte H4020-013 H4050-103 H4050-103 Gewindestange f. Messerabdeckpl. H4020-0071 H4020-0761 H4020-0761 Befestigungshülse H4020-0831 H4020-0831 H4020-0831 Sterngriff M6 H4010-036 H4040-005 H4040-005 Flachfeder für Fettabstreifer H4050-144...
- Seite 20 Händler: Juwel-180508-Rev008-UM-de...
