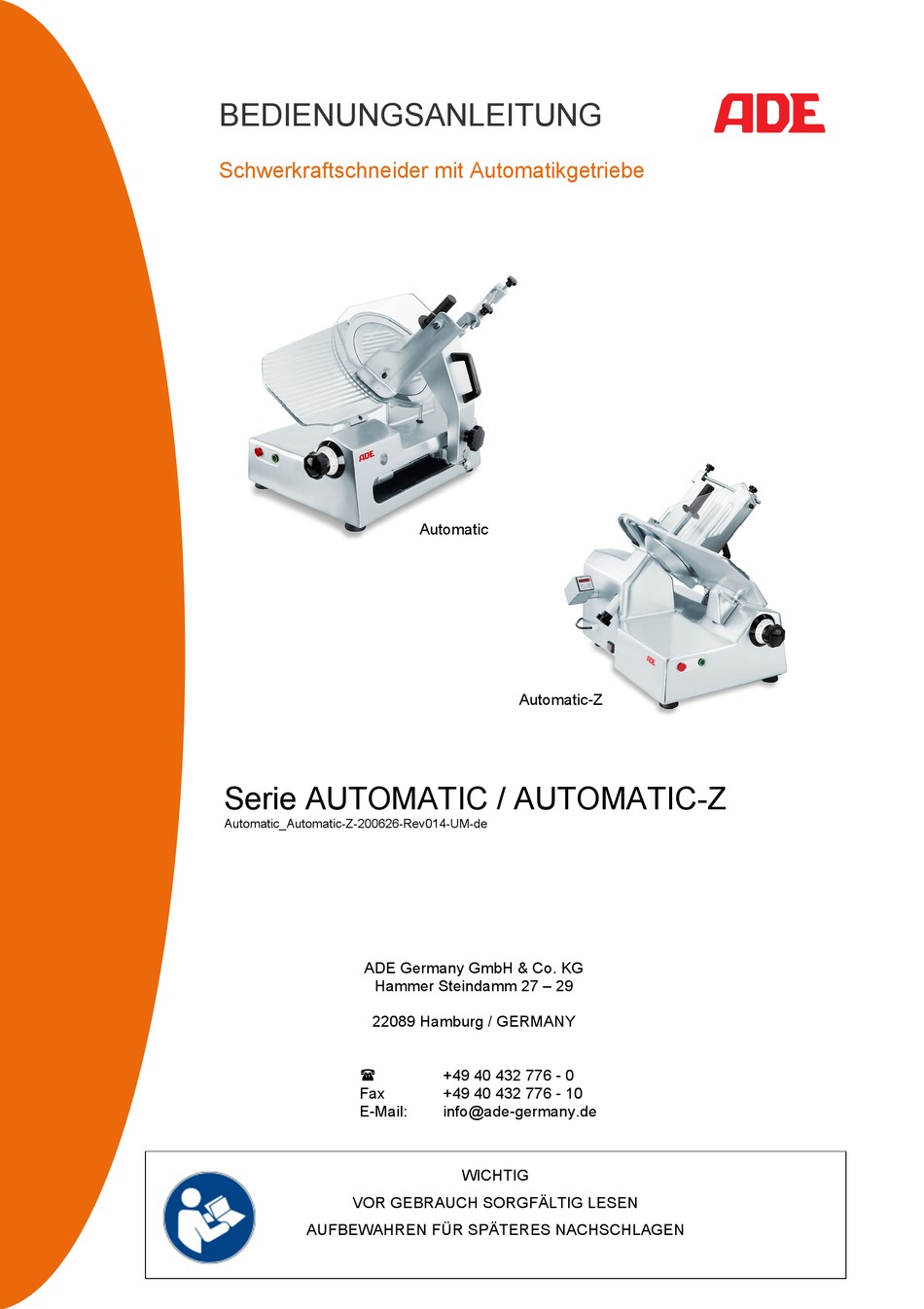

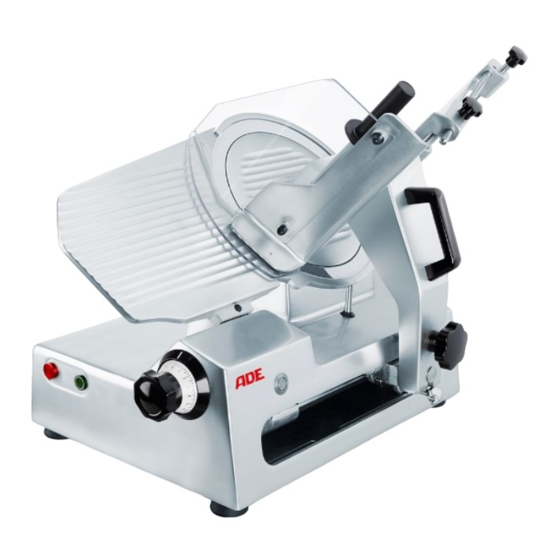

BEDIENUNGSANLEITUNG
Schwerkraftschneider mit Automatikgetriebe
Serie AUTOMATIC / AUTOMATIC-Z
Automatic_Automatic-Z-200626-Rev014-UM-de
ADE Germany GmbH & Co. KG
Hammer Steindamm 27 – 29
22089 Hamburg / GERMANY
Fax
E-Mail:
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
Automatic
Automatic-Z
+49 40 432 776 - 0
+49 40 432 776 - 10
info@ade-germany.de
WICHTIG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ADE AUTOMATIC Serie
Inhaltszusammenfassung für ADE AUTOMATIC Serie
- Seite 1 BEDIENUNGSANLEITUNG Schwerkraftschneider mit Automatikgetriebe Automatic Automatic-Z Serie AUTOMATIC / AUTOMATIC-Z Automatic_Automatic-Z-200626-Rev014-UM-de ADE Germany GmbH & Co. KG Hammer Steindamm 27 – 29 22089 Hamburg / GERMANY +49 40 432 776 - 0 +49 40 432 776 - 10 E-Mail: info@ade-germany.de...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORWORT ............................... 2 BESTIMMUNGSGEMÄSSER GEBRAUCH .................... 2 ABBILDUNGEN ............................2 INBETRIEBNAHME ..........................4 4.1 Öffnen der Verpackung .......................... 4 4.2 Installation ............................... 4 4.3 Elektroanschluss ............................ 5 4.4 Funktionsweise............................5 4.5 Funktionsweise im Automatikbetrieb ....................5 BETRIEBSFUNKTIONEN UND SICHERHEITSVORKEHRUNGEN ............5 5.1 Betriebsfunktionen .......................... -
Seite 3: Vorwort
VORWORT Diese Veröffentlichung enthält alle für die Aufstellung, den Betrieb und die Wartung der Aufschnittmaschinen notwendigen Informationen. Damit will der Hersteller den Kunden über die grundlegenden Funktionsprinzipien, Wartungsanforderungen und Sicherheitsvorrichtungen der Maschine in klarer und leicht verständlicher Form informieren, um eine lange Lebensdauer und einen störungsfreien Betrieb der Maschine gewährleisten zu können. - Seite 4 Fig. 2 (J = Optional – nicht im Standard-Lieferumfang enthalten.) Fig. 2/A Fig. 3 Fig. 4 Fig. 5 Automatic_Automatic-Z-200626-Rev014-UM-de...
-
Seite 5: Inbetriebnahme
INBETRIEBNAHME Bei Erhalt des Pakets mit der Aufschnittmaschine sollten Sie sicherstellen, dass dieses keine eventuell während des Transports entstandenen Schäden aufweist. Sollte die Aufschnittmaschine beschädigt sein, ist dieser Umstand innerhalb von drei Tagen ab dem Datum der Begleitdokumente der Transportfirma unter detaillierter Angabe der festgestellten Schäden schriftlich mitzuteilen. -
Seite 6: Elektroanschluss
4.3 Elektroanschluss Die einphasige Aufschnittmaschine verfügt über einen regulären Stecker. Den Stecker in die Steckdose stecken und überprüfen, ob das vorhandene Stromnetz mit einem geeigneten Schutzschalter ausgestattet ist. Mehr Sicherheit wird Ihnen garantiert, indem Sie eine Schmelzsicherung (0,5 A) in der Verteilerdose montieren. Die dreiphasige Aufschnittmaschine hingegen verfügt über einen regulären Stecker zu 16 A. -
Seite 7: Mechanische Sicherheitsvorkehrungen
5.2 Mechanische Sicherheitsvorkehrungen Das Schneidblatt wird vollkommen von einer starr befestigten Abdeckung geschützt, mit Ausnahme jenes Bereichs, der zum Schneidvorgang notwendig ist. Der Schneidgutschlitten kann nur dann entfernt werden, wenn die Anschlagplatte das Schneidblatt abdeckt und der Drehgriff zur Schnittstärkeneinstellung mit Gradeinteilung auf “0” (Null) bzw. bis zum Anschlag darüber hinaus gestellt ist. -
Seite 8: Option Zählwerk
6.2 Option Zählwerk Über die Tasten am Zählwerk (nur Modell Automatic-Z – nicht nachrüstbar) wird die gewünschte Anzahl der Schnittvorgänge eingegeben. 1) Taste „S“ drücken. Die erste Ziffer blinkt. Mit der Doppelpfeiltaste kann jetzt die gewünschte Stückzahl der ersten Ziffer eingegeben werden. 2) Nochmaliges Drücken der Taste „S“. -
Seite 9: Schmierung
Der Schneidblattschutz ist eine besonders wichtige Schutzvorrichtung und darf nur dann abmontiert werden, sofern das Schneidblatt mittels der vier Schrauben in ihrer normalen Position befestigt ist. 7.2 Schmierung Um eine stets einwandfreie Gleitbewegung des Schneidgutschlittens und Restehalters zu gewährleisten, muss die Aufschnittmaschine in regelmäßigen Abständen an den in Fig. -
Seite 10: Schulung
Das Schneidblatt unter keinen Umständen während des Maschinenbetriebs (d. h. bei laufendem Schneidblatt) reinigen. Messer kann nicht länger geschärft werden, wenn Verschleiß Messerdurchmessers mehr als 6mm beträgt. SCHULUNG Während der Installation der Aufschnittmaschine muss der volljährige Bediener der Maschine in Sachen Gebrauch –... -
Seite 11: Lager- Und Transportbedingungen
13. GARANTIE ADE wird dieses Produkt reparieren oder ersetzen, wenn es innerhalb von 2 Jahren, vom Verkaufsdatum, (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile, wie z.B. Kabel, Messer, etc., sind hiervon ausgenommen. Die Garantie umfasst keine äußeren normalen Abnutzungs- und Verschleißerscheinungen oder durch Unfall oder Missbrauch verursachte... -
Seite 12: Technische Daten
RoHS-Richtlinie 2011/65/EG in den jeweils geltenden Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, Juni 2020 ADE Germany GmbH & Co. KG Hammer Steindamm 27 – 29 D-22089 Hamburg Automatic_Automatic-Z-200626-Rev014-UM-de... -
Seite 13: Blockschaltpläne
16. BLOCKSCHALTPLÄNE 400V 3-Phasen 230V 1-Phase (nur optional) Automatic_Automatic-Z-200626-Rev014-UM-de... -
Seite 14: Explosionszeichnungen
17. EXPLOSIONSZEICHNUNGEN AUTOMATIC 300 Sockel Schlittenführung Schlitten Automatic_Automatic-Z-200626-Rev014-UM-de... - Seite 15 Schnittstärkeneinstellung Automatic_Automatic-Z-200626-Rev014-UM-de...
- Seite 16 Motoreinheit 400V Getriebe Automatic_Automatic-Z-200626-Rev014-UM-de...
-
Seite 17: Ersatzteillisten
18. ERSATZTEILLISTEN BESCHREIBUNG MENGE ART-NR. SOCKEL Lüfterklappe H4050-028 Saugfuß H4050-086 Simmerring 60x85x10/SL H4050-072 Befestigungshülse H4050-009 Rundmesser 300mm H4050-030 Griff für Messerabdeckplatte H4050-006 227/228/229 Fettabstreifer komplett H4050-139 Kunststoffring für Einstellgriff H4050-128 207 - 217 Messernabe komplett H4020-047 0122 Messerabnehmvorrichtung H4050-106 240/241 Einstellknopf komplett H4050-012 Schleifapparat komplett... - Seite 18 GETRIEBE Getriebe H4050-129 809 – 814 Mitnehmerarm H4050-067 Transport-Parallelführung H4050-057 Welle für Getriebe H4050-142 Kugellager für Antriebswelle H4050-118 Keilriemenscheibe H4050-068 Motorriemenscheibe H4050-155 Antriebsriemen H4050-152 Automatic_Automatic-Z-200626-Rev014-UM-de...
- Seite 19 Option Zählwerk (nur Modell Automatic-Z) ZÄHLWERK Schraube 2,8 x10 UNI6954 Untergehäuse Zählwerk Automatic-Z Schraube TCEI M5x16 UNI5931 Obergehäuse Schraube TSPTC M6x20 INOX UNI6109 Schraube TCEI M5x55 UNI5931 Halterungsverlängerung Anschlusskabel Automatic_Automatic-Z-200626-Rev014-UM-de...
- Seite 20 Händler: Automatic_Automatic-Z-200626-Rev014-UM-de...
