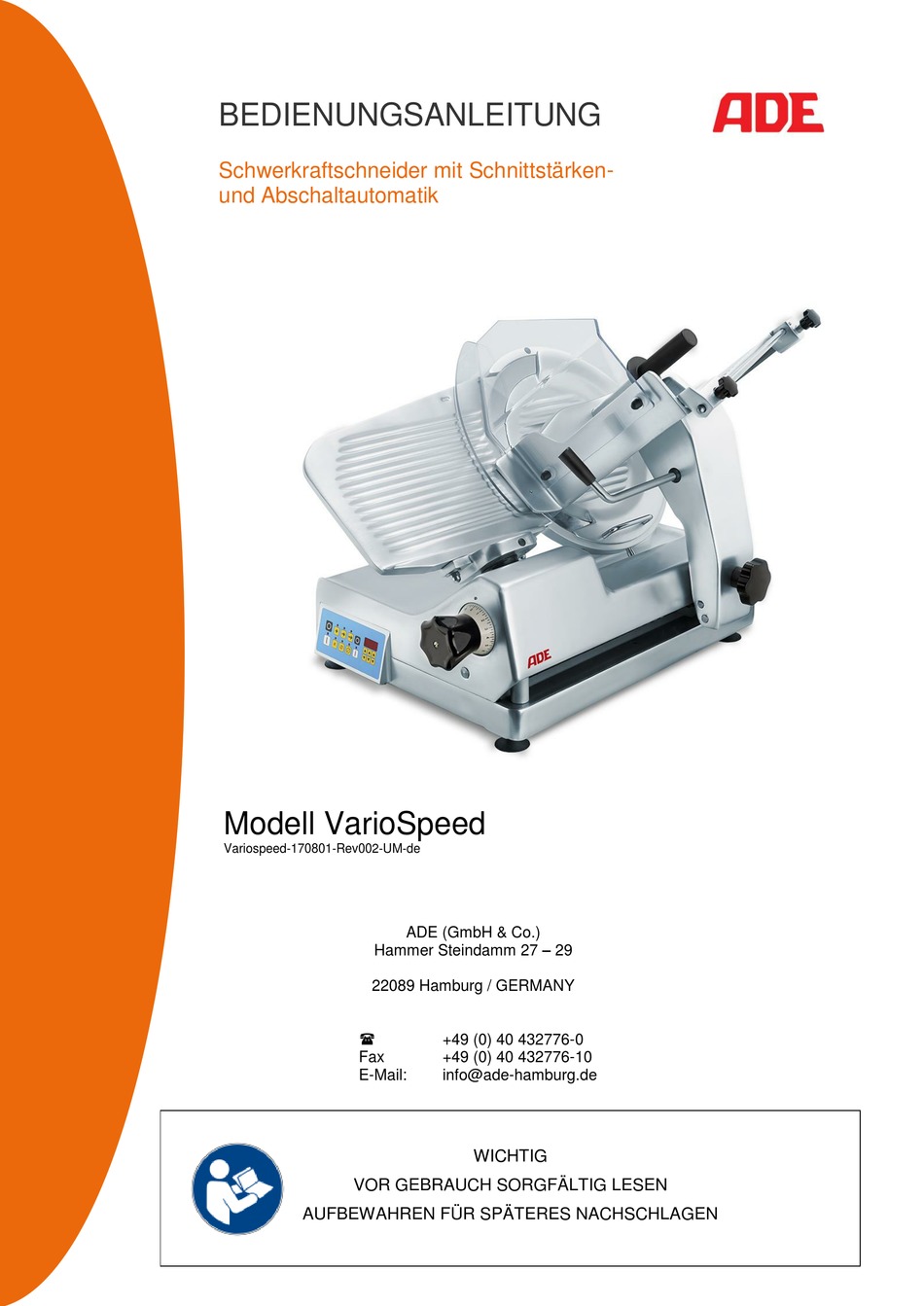

BEDIENUNGSANLEITUNG
Schwerkraftschneider mit Schnittstärken-
und Abschaltautomatik

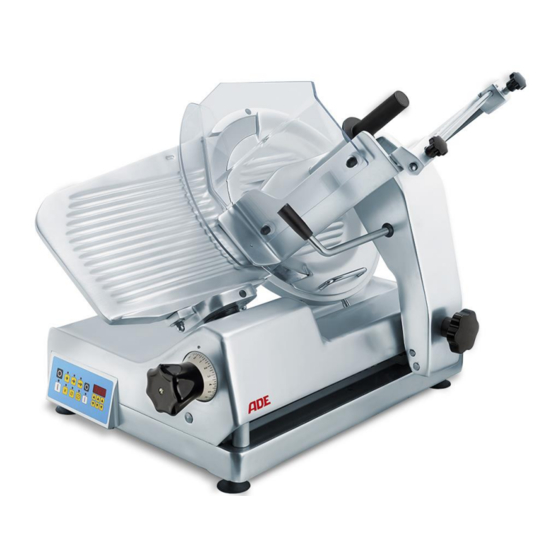

Modell VarioSpeed
Variospeed-170801-Rev002-UM-de
Hammer Steindamm 27 – 29
22089 Hamburg / GERMANY
Fax
E-Mail:
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
ADE (GmbH & Co.)
+49 (0) 40 432776-0
+49 (0) 40 432776-10
info@ade-hamburg.de
WICHTIG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ADE VarioSpeed
Inhaltszusammenfassung für ADE VarioSpeed
- Seite 1 BEDIENUNGSANLEITUNG Schwerkraftschneider mit Schnittstärken- und Abschaltautomatik Modell VarioSpeed Variospeed-170801-Rev002-UM-de ADE (GmbH & Co.) Hammer Steindamm 27 – 29 22089 Hamburg / GERMANY +49 (0) 40 432776-0 +49 (0) 40 432776-10 E-Mail: info@ade-hamburg.de WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN...
-
Seite 2: Inhaltsverzeichnis
3.1 Betriebsfunktionen ..........................4 3.2 Mechanische Sicherheitsvorkehrungen ....................4 3.3 Abnahmeprüfung............................ 5 4.1 Bedieneinheit ............................5 4.2 Einsatzverfahren ............................ 5 4.3 Automatikbetrieb ............................ 6 4.4 Zählwerk ..............................6 5.1 Reinigung ..............................6 5.2 Schmierung ............................. 7 6.1 Schleifen des Messers ........................... 8 Variospeed-170801-Rev002-UM-de... -
Seite 3: Einleitung
Sollte die Aufschnittmaschine beschädigt sein, ist dieser Umstand innerhalb von drei Tagen ab dem Datum der Begleitdokumente der Transportfirma unter detaillierter Angabe der festgestellten Schäden schriftlich mitzuteilen. 2.1 Öffnen der Verpackung • Karton öffnen und Maschine entnehmen; • Den Inhalt der Verpackung kontrollieren und dessen Übereinstimmung mit den Angaben auf dem Lieferschein überprüfen. Variospeed-170801-Rev002-UM-de... -
Seite 4: Installation
Der Schneidgutschlitten ist geneigt, wodurch das Schneidgut aufgrund seines Gewichts automatisch an das Messer rutscht. Das Schneidgut während des Aufschneidens nicht mit den Händen halten! Die Hände stets von dem Messer fernhalten und ausschließlich den dafür vorgesehenen Griff benutzen, um den Schlitten vor und zurück zu bewegen. Variospeed-170801-Rev002-UM-de... -
Seite 5: Betriebsfunktionen
BETRIEBSFUNKTIONEN UND SICHERHEITSVORKEHRUNGEN 3.1 Betriebsfunktionen Die Aufschnittmaschine Variospeed wird über Drucktasten elektrisch betrieben. Durch Drücken der Messer-Ein-Taste I (links in der Bedieneinheit) wird das Gerät eingeschaltet. die Bedieneinheit leuchtet wie in der Abbildung oben dargestellt. Drücken der Messer-Aus-Taste O (links in der Bedieneinheit) schaltet die Maschine und damit auch die Bedieneinheit wieder aus. -
Seite 6: Abnahmeprüfung
Wählen Sie nun mit Hilfe des Schnittstärkereglers die gewünschte Schnittstärke zwischen 0 und 22mm und schalten Sie das Messer durch Drücken der Taste I für ca. 2 Sekunden ein. Im manuellen Betrieb bewegen Sie nun den Schneidgutschlitten mit Hilfe des Griffs vor und zurück, um das Schneidgut aufzuschneiden. Variospeed-170801-Rev002-UM-de... -
Seite 7: Automatikbetrieb
Ziehen Sie den Stecker aus der Steckdose, um die Maschine vom Stromnetz zu trennen. Das Drücken der Aus-Taste „O“ darf keinesfalls als ausreichend zu diesem Zweck betrachtet werden. Drehen Sie den Einstellknopf für die Schnittstärke über 0 hinaus in ihre Minimalposition und stellen Sie sicher, dass die Schnittstärkeneinstellung vollständig geschlossen ist. Variospeed-170801-Rev002-UM-de... -
Seite 8: Schmierung
Position befestigt ist. Auswechseln Stromkabels darf ausschließlich von dazu befugten und ausgebildeten Personen durchgeführt werden. 5.2 Schmierung Um eine stets einwandfreie Gleitbewegung des Schneidgutschlittens und Restehalters zu gewährleisten, muss die Aufschnittmaschine in regelmäßigen Abständen an den Gleitstangen für Schlitten und Restehalter Variospeed-170801-Rev002-UM-de... -
Seite 9: Schleifen Des Messers
Das Schleifen des Schneidblatts darf ausschließlich von dazu befugtem und ausgebildetem Personal vorgenommen werden. Das Schneidblatt unter keinen Umständen während des Maschinenbetriebs (d. h. bei laufendem Schneidblatt) reinigen. Der Schneidblattwechsel hat zu erfolgen, sobald der Abstand zwischen Schneidblattschutz und Schneidblatt maximal 6 mm beträgt. Variospeed-170801-Rev002-UM-de... - Seite 10 Vorschriften entsprechend GARANTIE ADE wird dieses Produkt reparieren oder ersetzen, wenn es innerhalb von 2 Jahren ab Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile, wie z.B. Kabel, Messer, etc., sind hiervon ausgenommen. Die Garantie umfasst keine äußeren normalen Abnutzungs- und Verschleißerscheinungen oder durch Unfall oder Missbrauch...
-
Seite 11: Konformitätserklärung Des Herstellers
RoHS-Richtlinie 2011/65/EU in den jeweils geltenden Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, August 2017 ADE (GmbH & Co.) Hammer Steindamm 27 – 29 D-22089 Hamburg Variospeed-170801-Rev002-UM-de... - Seite 12 BLOCKSCHALTPLÄNE Variospeed-170801-Rev002-UM-de...
- Seite 13 Variospeed-170801-Rev002-UM-de...
- Seite 14 Variospeed-170801-Rev002-UM-de...
- Seite 15 Variospeed-170801-Rev002-UM-de...
- Seite 16 Händler: Variospeed-170801-Rev002-UM-de...
