Inhaltszusammenfassung für ADE Vitalis Pro

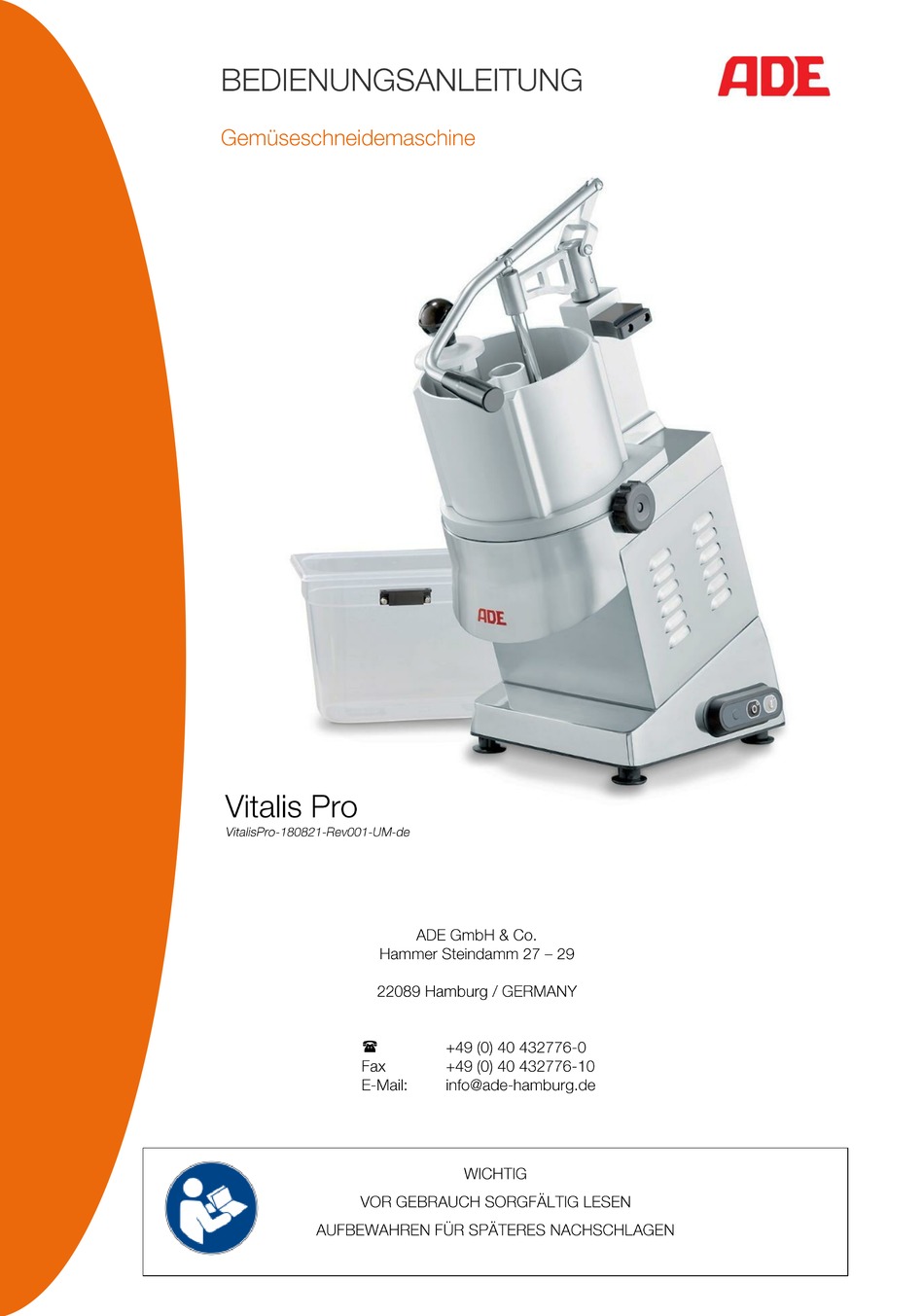

- Seite 1 ...
- Seite 2 INHALTSVERZEICHNIS...
-
Seite 3: Sicherheitshinweise
EINLEITUNG Vor der Inbetriebnahme des Geräts ist der gesamte Inhalt der Bedienungsanleitung sorgfältig zu lesen sowie die Sicherheitsvorgaben strikt zu befolgen. Umsichtiges Arbeiten ist in jedem Fall unverzichtbar. Die Sicherheit liegt auch in den Händen derjenigen, die mit dem Gerät während der vorgesehenen Lebensdauer arbeiten. Das Bedienpersonal ist sachgerecht einzuweisen und in regelmäßigen Abständen in den Sicherheitshinweisen zu unterweisen. -
Seite 4: Bestimmungsgemässe Verwendung
Vor der Durchführung jedweder Art von Reinigungs-, Wartungsarbeiten usw. SCHALTEN SIE DIE HAUPTSTROMVERSORGUNG AB (oder ziehen Sie den Netzstecker heraus) und stellen Sie sicher, dass der zu behandelnde Bereich komplett abgekühlt ist. Elektrische Sicherheitsvorkehrungen Der Gemüseschneider ist zur Sicherheit des Bedieners mit verschiedenen Sensoren ausgestattet: Niederhalter: Dient zum Anhalten des Gerätes, wenn der Niederhalter mit Stopferplatte über die Einfüllschachtöffnung seitlich weggeschwenkt wird und ermöglicht das automatische Wiederstarten, sobald sich der Niederhalter mit Stopferplatte wieder oberhalb des Einfüllschachtes befindet. -
Seite 5: Anschluss An Das Örtliche Stromnetz
Stellen Sie vor dem Anschluss an das Stromnetz sicher, ob die auf dem Typenschild angegebene Spannung mit der des örtlichen Stromnetzes übereinstimmt! Gemüseschneider Vitalis Pro – 230V-Wechselstrom Die Maschine ist mit einem Schuko-Stecker ausgestattet. Schließen Sie die Maschine an die örtliche Spannungsversorgung an. -
Seite 6: Beschreibung Des Geräts
BESCHREIBUNG DES GERÄTS Aufbau des Geräts STOPFER TRICHTER GEHÄUSE NIEDERHALTER VERSCHLUSSSCHRAUBE MIT STOPFER- ZUR VERRIEGELUNG PLATTE DER ABDECKUNG ABDECKUNG MIT EINFÜLL- SCHACHT EIN- / AUSSCHALTER Beschreibung der Bedienelemente Das Gerät ist mit den aufgelisteten Bedienelementen ausgestattet, die zur Aktivierung der Hauptfunktionen notwendig sind. -
Seite 7: Montage Der Werkzeugscheiben
INBETRIEBNAHME Falls das Gerät zum ersten Mal benutzt wird, ist vor der Betriebsaktivierung gegebenenfalls die Schutzfolienbeschichtung zu entfernen und eine sorgfältige Reinigung durchzuführen, sodass eventuelle Konstruktionsmaterialrückstände beseitigt werden. Kontrolle der Funktionstüchtigkeit Überprüfen Sie mehrmals die Funktionstüchtigkeit mit dem folgenden Verfahren: Betätigen Sie die Einschalttaste “I”... -
Seite 8: Befüllung Und Schneidvorgang
BEFÜLLUNG UND SCHNEIDVORGANG Während des Betriebs sollte eine korrekte Stellung eingenommen werden, um Unfälle zu vermeiden. Der Körper muss gegenüber der Arbeitsplatte immer senkrecht stehen. Stellen Sie sich so, dass keine Körperteile mit dem funktionierenden Gerät direkt in Berührung kommen. Positionieren Sie den Auffangbehälter so unter dem Auswurf, dass der magnetische Sensor nah am Gehäuse positioniert ist. - Seite 9 Wenn ein größerer Auffangbehälter verwendet werden soll, muss der Gemüseschneider mit der optionalen Auswurfrutsche betrieben werden (nicht im Lieferumfang enthalten). Hierzu muss die Auswurfrutsche unter der Ausgangsöffnung installiert werden. Zur Montage die Schrauben durch die Schraubenlöcher der Rutsche ziehen Rutsche niederdrücken, vollkommen eingehängt ist.
-
Seite 10: Lagerung Und Transport
Fachtechnikers durchführen. GARANTIE ADE wird dieses Produkt reparieren oder ersetzen, wenn es innerhalb von 1 Jahr ab Verkaufsdatum (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat. Alle beweglichen Teile, wie z.B. Kabel, Auffangbehälter, Stopfer, Scheiben etc., sind hiervon ausgenommen. -
Seite 11: Technische Daten
ENTSORGUNG Elektroaltgeräte gehören nicht in den Hausmüll. Entsorgen Sie bitte Defekt- bzw. Altgeräte den gesetzlichen und landesspezifischen Vorschriften entsprechend! TECHNISCHE DATEN Modell VitalisPro-230 VitalisPro-400 Leistung 0,51 kW 0,51 kW Stromversorgung 230V / 50Hz 400V / 50Hz Abmessungen des Geräts* (BxTxH) 460 x 592 x 915 mm * bei geöffnetem Niederhalter Abmessungen des Auffangtopfs... -
Seite 12: Optionales Zubehör
OPTIONALES ZUBEHÖR Optionen: Auswurfrutsche zur Verwendung größerer Auffangbehälter H4498-002 Scheibenständer, lackiert, für 5-6 Scheiben (scheibenabhängig) H4501-0621 Scheibensortiment (nicht im Lieferumfang enthalten): Schneidscheiben A für glatten Schnitt (z. B. für Kartoffeln, Zwiebeln , Radieschen, Rüben, Rettich, Kohl, Petersilie, Gurken, Pilze, Äpfel, Birnen, Bananen, Paprika, Auberginen, Artischocken, Fenchel etc.) A1 = Schnitthöhe 1mm / 3 Messer... -
Seite 13: Ce-Kennzeichnung Und Konformitätserklärung
− Niederspannungsrichtlinie 2014/35/EU − RoHS-Richtlinie 2011/65/EG in den jeweils geltenden Fassungen. Die Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, August 2018 ADE GmbH & Co. Hammer Steindamm 27 – 29 D-22089 Hamburg... - Seite 14 SCHALTPLÄNE Vitalis Pro 230V Vitalis Pro 400V...
-
Seite 15: Explosionszeichnungen
EXPLOSIONSZEICHNUNGEN... - Seite 17 ERSATZTEILLISTE BESCHREIBUNG ART.NR. Auffangbehälter H4498-001 Auswurfrutsche H4498-002 Ausladeschaufel H4498-003 Magnetschalter H4498-004 Stopfer, rund H4496-1080 Stopferplatte für Hebel H4496-1060 Schalter komplett H4498-008 Magnet für Auffangbehälter oder Auswurfrutsche H4498-013 Stellfuß H4498-011 Antriebsriemen H4496-2260 Motor 400V Motor 230V H4498-0121 Elektronikeinheit 400V H4498-022 Elektronikeinheit 230V H4498-023 Abdeckung mit Einfüllschacht H4496-1100...
- Seite 20 Händler:...
