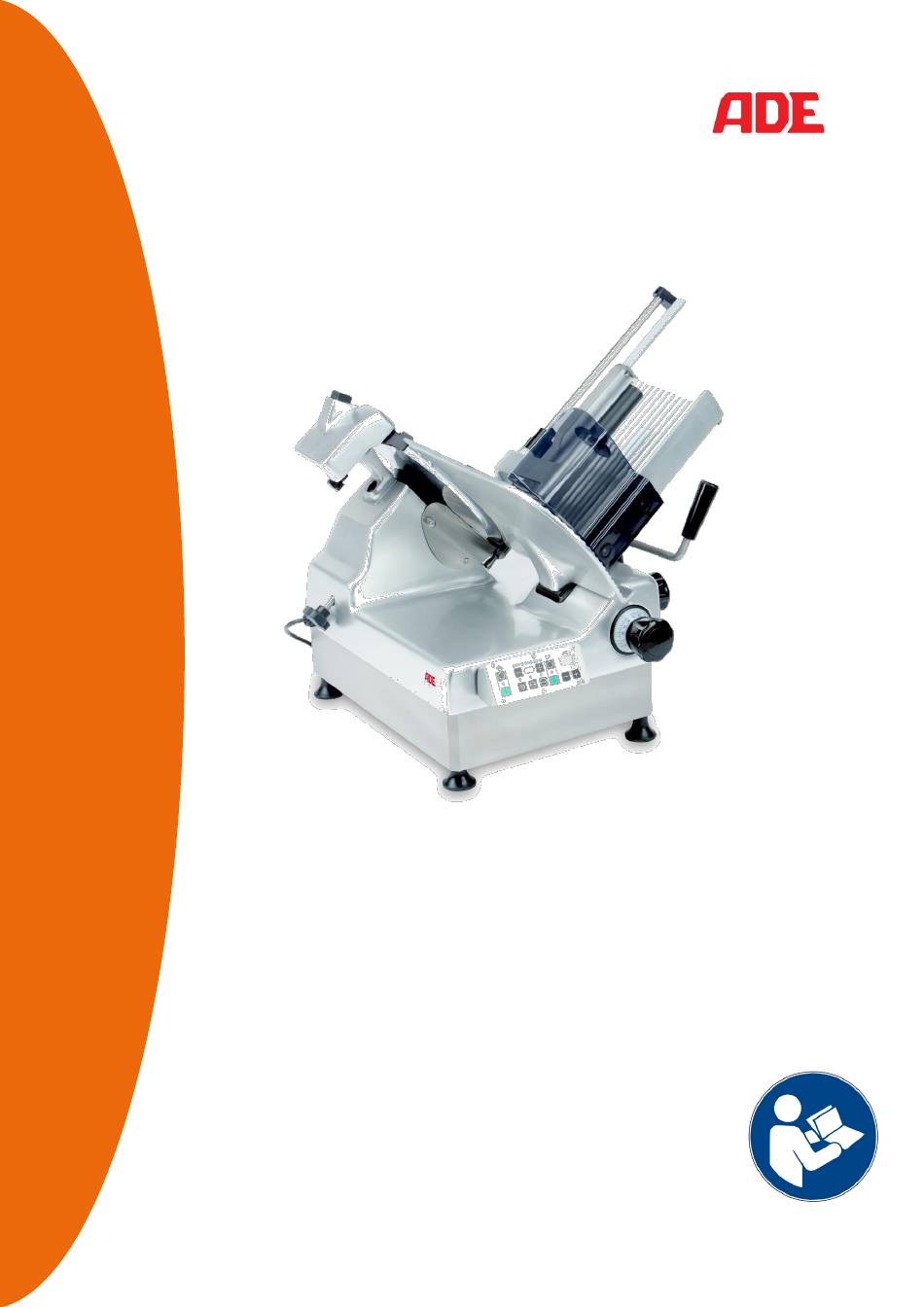

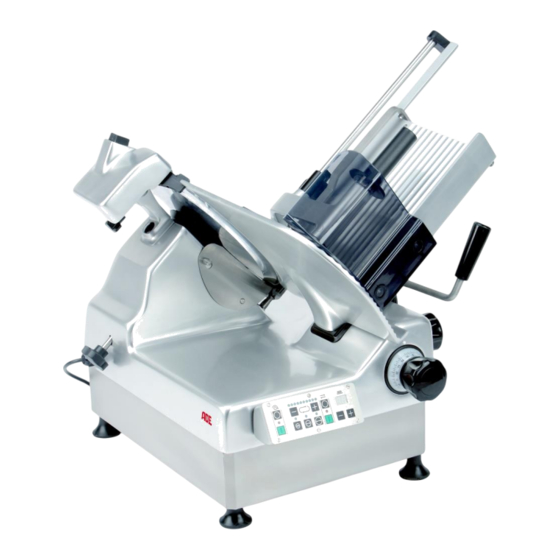

- Seite 1 BEDIENUNGSANLEITUNG Aufschnittmaschine mit Automatikgetriebe Abb ähnlich. * AUTOMATIC-XL Automatic-XL-230403-Rev001-UM-de...
-
Seite 2: Inhaltsverzeichnis
MESSER SCHLEIFEN ......................12 SCHULUNG ........................14 LAGER- UND TRANSPORTBEDINGUNGEN ..............14 ENTSORGUNG ........................14 GARANTIE .......................... 14 TECHNISCHE DATEN ......................14 SCHALTPLÄNE ........................15 KONFROMITÄTSERKLÄRUNG ..................16 * Abbildung zeigt Maschine mit nicht enthaltener Ausstattung. Integrierter Messerschärfer nicht Bestandteil der Maschine. Automatic-XL-230403-Rev001-UM-de... -
Seite 3: Vorwort
Die Maschine ist für den Dauerbetrieb im gewerblichen gastronomischen Einsatz geeignet. Die Schneiddicke erreicht bis zu 15 mm. Aufschnittmaschinen dürfen keinesfalls Aufschneiden tiefgefrorenen Produkten, Fleisch- oder Wurstwaren mit Knochen oder Kernobst verwendet werden. Das Nichtbeachten dieses Hinweises kann die Maschine ernsthaft beschädigen und gegebenenfalls bestehende Garantieansprüche aufheben. Automatic-XL-230403-Rev001-UM-de... -
Seite 4: Überblick
ÜBERBLICK 3.1 Maschine Beschreibung Drehgriff für Schnittstärkeneinstellung mit Skala Stellfuß Führungsgriff des Schneidgutschlittens Leitschiene Griff Resthalter Messerabdeckung entfällt Messer Anschlagplatte Maschinengehäuse Automatic-XL-230403-Rev001-UM-de... -
Seite 5: Bedienfeld
1. Schrauben der Holzkiste lösen. 2. Holzdeckel und -rahmen anheben und entfernen. 3. Mit der Hilfe einer zweiten Person die Maschine an den vier Standfüßen anheben. Den Inhalt der Verpackung kontrollieren und dessen Übereinstimmung mit den Angaben auf dem Lieferschein überprüfen; Automatic-XL-230403-Rev001-UM-de... -
Seite 6: Installation
- Sämtliche Sicherungen sind fest auf der Maschine montiert und dürfen nicht entfernt werden. Das Verschrotten oder eigenmächtig an der Maschine ausgeführte Änderungen machen aus ihr ein gefährliches Gerät. Der Hersteller kann in diesen Fällen für etwaige Unfälle oder Verletzungen keinesfalls haftbar gemacht werden. Automatic-XL-230403-Rev001-UM-de... -
Seite 7: Abnahmeprüfung
Die Hände stets von dem Messer fernhalten und ausschließlich den dafür vorgesehenen Griff benutzen, um den Schlitten vor und zurückzubewegen. 5.1 Normalbetrieb (Manueller Betrieb) Für den manuellen Betrieb muss sich der Mitnehmerhebel am unteren Ende des Schlittenarms in der linken Position befinden. Automatic-XL-230403-Rev001-UM-de... -
Seite 8: Automatikbetrieb
Neben der roten LED leuchten blaue LEDs, die die aktuellen Einstellungen für Geschwindigkeit und Hublänge des Automatikbetriebs anzeigen. Durch Drücken der Starttaste Automatikbetrieb (4) den Automatikantrieb einschalten. Die LED zwischen Start- und Stopptaste des Automatikbetriebs zeigt den Automatikbetrieb an. Der Schlitten wird maschinell vor und zurück geführt. Automatic-XL-230403-Rev001-UM-de... -
Seite 9: Ausschalten
Wird der Automatikantrieb bei der Anzeige „00“ gestartet, läuft die Maschine kontinuierlich, bis sie vom Bediener gestoppt wird. 5.6 Geschwindigkeit einstellen Über die + / - Tasten können Sie die Geschwindigkeit einstellen, mit der der Schlitten vor und zurück geführt wird. Automatic-XL-230403-Rev001-UM-de... -
Seite 10: Hublänge Einstellen
7. Den Schlitten am Griff des Schneidgutschlittens oder des Restehalters vor und zurück bewegen, um das Schneidgut aufzuschneiden. Alternativ den Automatikbetrieb nutzen. 8. Nach dem Gebrauch die Maschine anhand der Stopp- bzw. Ausschaltaste ausschalten und den Drehgriff zur Schnittstärkeneinstellung wieder auf "0" stellen. Automatic-XL-230403-Rev001-UM-de... -
Seite 11: Reinigung Und Wartung
2. Den Griff zur Schnittstärkeneinstellung auf "0" (Null) stellen. 3. Den Schraubgriff am Schlittenarm komplett aufschrauben. Den Schlitten zum Bediener ziehen, so dass der Blockiermechanismus einrastet und der Schlitten blockiert. Den Schneidgutschlitten wegklappen. Der Schnittstärkendrehgriff bleibt auf "0" blockiert. Automatic-XL-230403-Rev001-UM-de... -
Seite 12: Schmierung
Sie dazu ausschließlich harzfreies Weißöl; eine derartige Schmierung sollte des Öfteren aber in geringen Mengen erfolgen. Verteilen Sie eine paar Tropfen Öl auf der Stange und bewegen Sie die Baugruppe mehrmals hin und her. Nach Bedarf reinigen, um überschüssiges Öl zu entfernen. Automatic-XL-230403-Rev001-UM-de... -
Seite 13: Messer Schleifen
2. Messer vor dem Schleifen gründlich reinigen und darauf achten, dass das Messer vollständig fettfrei ist. 3. Vergewissern Sie sich, dass der Schleifapparat in der Nullposition steht. 4. Um den Schleifapparat zu positionieren, öffnen Sie die Schnittstärkeneinstellung vollständig. 5. Positionieren Sie den Schlitten in mittlerer Position. Automatic-XL-230403-Rev001-UM-de... - Seite 14 Regler wieder auf Position 0 stellen. 9. Schalten Sie die Maschine aus. 10. Entfernen Sie den Schleifapparat. Dazu zunächst die Sterngriffschraube lösen (1) und danach die Sterngriffschraube drücken, damit sich der Bügel löst (2). 11. Reinigen Sie das Messer vor dem nächsten Gebrauch gründlich. Automatic-XL-230403-Rev001-UM-de...
-
Seite 15: Schulung
Kennzeichnung dürfen nicht über den Restmüll entsorgt, sondern müssen der Wiederverwertung zugeführt werden. 11. GARANTIE ADE wird dieses Produkt reparieren oder ersetzen, wenn es innerhalb von 2 Jahren, vom Verkaufsdatum, (Kaufbeleg ist erforderlich) durch mangelnde Arbeitsqualität oder defektes Material versagt hat. -
Seite 16: Schaltpläne
13. SCHALTPLÄNE Automatic-XL-230403-Rev001-UM-de... -
Seite 17: Konfromitätserklärung
14. KONFROMITÄTSERKLÄRUNG Automatic-XL-230403-Rev001-UM-de... - Seite 18 Automatic-XL-230403-Rev001-UM-de...
- Seite 19 Automatic-XL-230403-Rev001-UM-de...
- Seite 20 Händler: Hersteller: ADE Germany GmbH Neuer Höltigbaum 15 22143 Hamburg +49 40 432 776 - 0 +49 40 432 776 - 10 info@ade-germany.de www.ade-germany.de Automatic-XL-230403-Rev001-UM-de...
