MRU GmbH
Modbus/ Profibus Slave Konfiguration (Nur bei Option Profibus)
• Die Modbus/Profibus-Slave-Funktion steht erst ab der Firmware V1.01.70 vom
17.11.2014 zur Verfügung.
• Mehrbytewerte werden in Motorola® Order (Big-Endian) übertragen. Nur die CRC16 am
Ende eines jeden Frames wird mit Intel® Order übertragen (Little-Endian). Für den Fall,
dass das Master-System Little-Endian Order benötigt:
- 16bit Werte (treten nur im Frame auf): tausche Bytes 0<=>1
- 32bit Werte (treten nur in den Daten auf): tausche Bytes 0<=>3 und Bytes 1<=>2
• Alle Adressen welche in diesem Dokument enthalten sind, sind dezimal (nicht hexa-
dezimal).
• Alle lesbaren Daten sind 32 Bit Werte. Das Messgerät akzeptiert zum Lesen nur gerade
Addressen und gerade Registernummern.
• Die verwendeten Datentypen sind:
U32:
3
FL:
32 Bit floating point Werte (liest -1E38 aus, wenn nicht enthalten).
• Manche Werte sind nur optional vorhanden (z.B. Gaskühler).
•

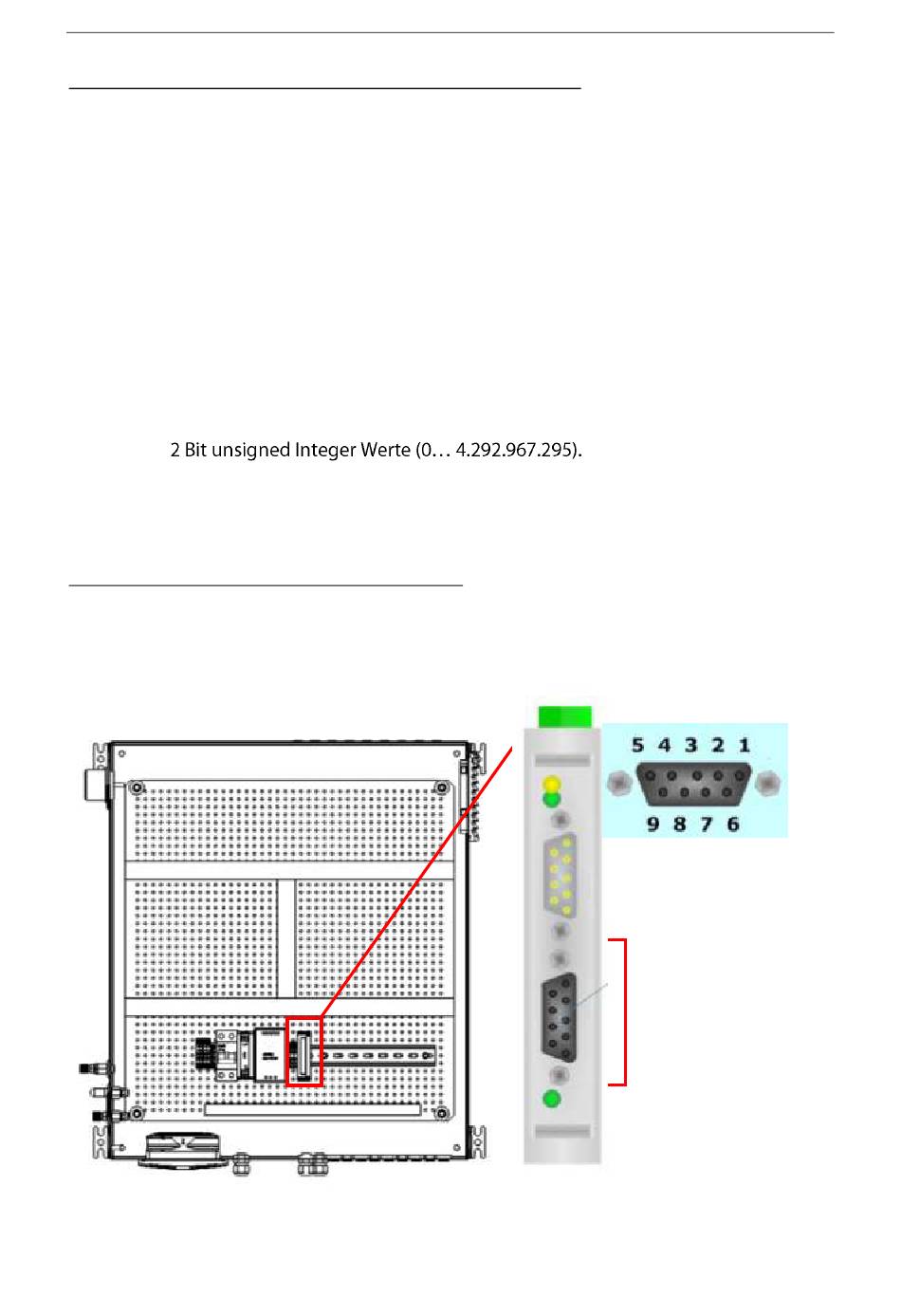

Verbindung vom SWG100 zur PROFIBUS Network
Für die Verbindung mit dem Profibus Netzwerk wird ein 9-Pin SUB Verbindungskabel
benötigt.
SWG 100 Bedienungsanleitung
PIN3 =
PIN5 =
PIN6 =
PIN8 =
Verbindung A
GND (zum isolierten Ground)
Positive Verbindung
Verbindung B
Seite 122 von 138
