Montage
4.2 Lasten anbauen
22
06.00 | PPU-P | Montage- und Betriebsanleitung | de | 389322

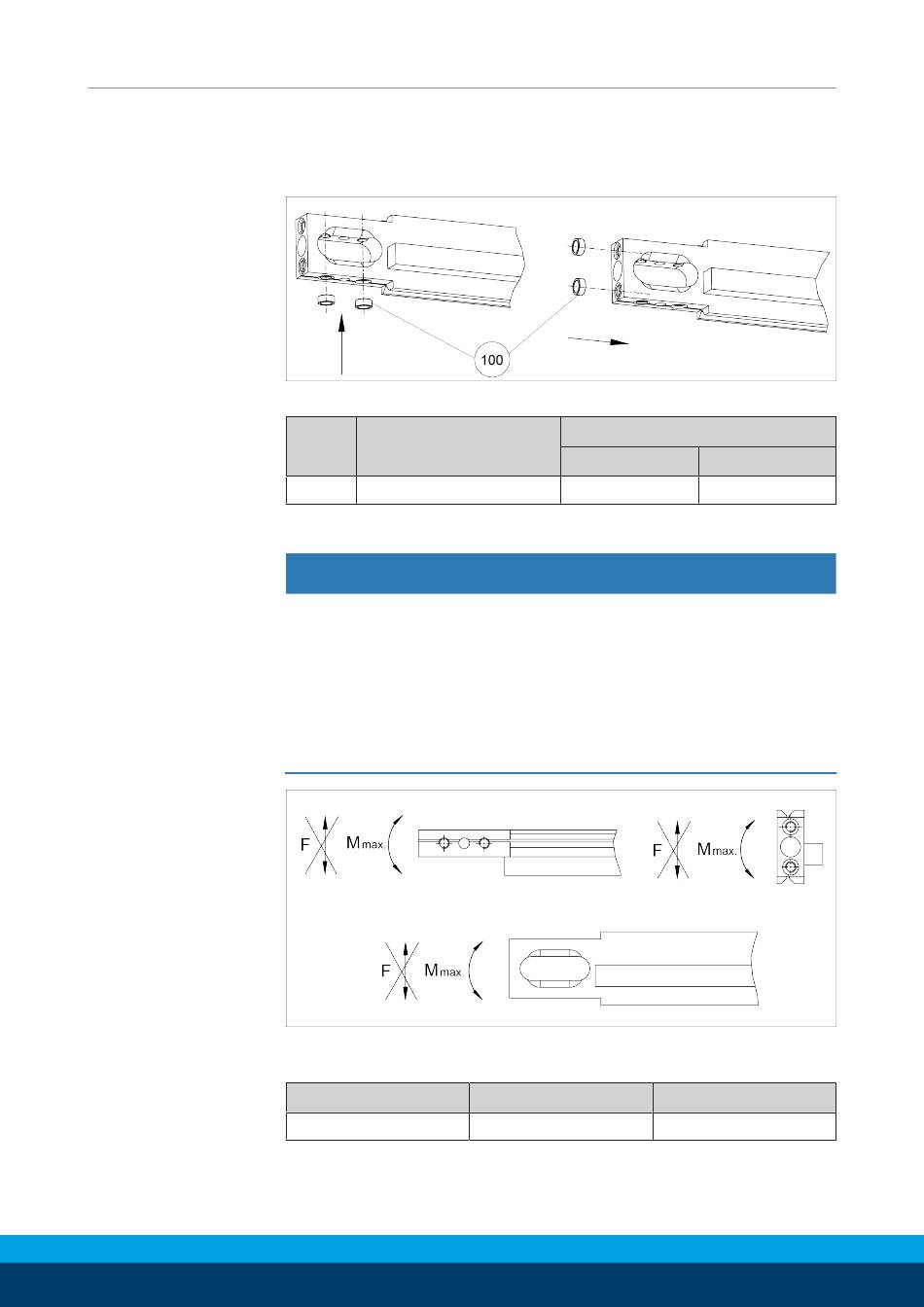

Lasten können am Auslegerarm stirnseitig oder von unten
montiert werden.
Zentrierelemente zur Lastenfixierung
Pos.
Bezeichnung
100 *
Zentrierhülse
* im Lieferumfang enthalten.
ACHTUNG
Den zulässigen Bereich des Lastenschwerpunktes beachten.
•
Die Lasten immer bei eingefahrenem Auslegerarm montieren!
•
Das geeignete Schraubenanzugsmoment zur Montage der
•
Lasten an der Einheit, gemäß den allgemein gültigen
Richtlinien für Schraubverbindungen, wählen.
Beim Montieren der Lasten dürfen nur die hierfür zugelassenen
•
maximalen Momente am Auslegerarm wirken, keine Kräfte!
Zulässige zusätzliche Belastungen bei Montage der Last
Zulässige Momente bei Anbau von Lasten
Belastung
M
[Nm]
max
Ident.-Nr.
PPU-P 10
0313367
PPU-P 10
15
PPU-P 30
0313368
PPU-P 30
45
