SCHUNK PFH-mini 30 Produktinformation
Großhubgreifer
Verwandte Anleitungen für SCHUNK PFH-mini 30
Inhaltszusammenfassung für SCHUNK PFH-mini 30
- Seite 1 Produktinformation Großhubgreifer PFH-mini 30...

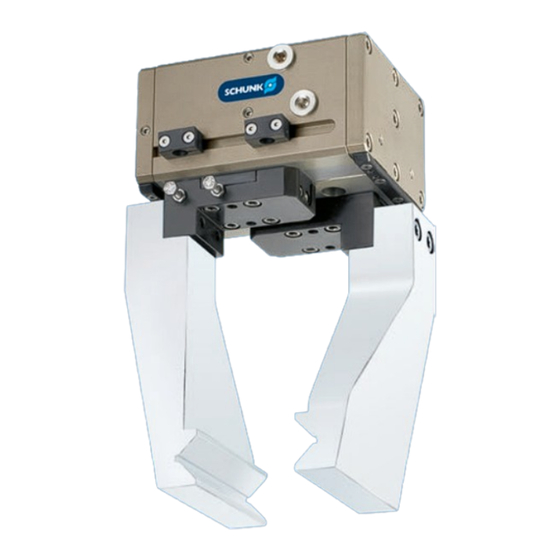

- Seite 2 PFH-mini Großhubgreifer Belastbar. Flexibel. Zuverlässig. Großhubgreifer PFH-mini 2-Finger-Parallelgreifer mit großem Backenhub für große Teile und/oder großes Teilespektrum Einsatzgebiet saubere bis leicht verschmutzte Arbeitsumgebungen Vorteile – Ihr Nutzen Robuste Gleitführung für präzise Handhabung unter- schiedlicher Werkstücke Große Momentenaufnahme möglich geeignet für den Einsatz langer Greiferfinger Doppelkolben-Zahnstangen-Ritzel-Prinzip für zentrisches Spannen...
-
Seite 3: Funktionsbeschreibung
PFH-mini Großhubgreifer Funktionsbeschreibung Durch Druckbeaufschlagung der gegenüberliegenden Ritzel-Zahnstangen-Kinematik. Kolben werden die jeweils durch einen Mitnehmer am Kolben geführten Grundbacken bewegt. Die Synchronisation des Backenhubes erfolgt durch eine PFH-mini Zentrier- und Befestigungsmöglichkeiten Grundbacke für die universelle Montage des Greifers zur Adaption der werkstückspezifischen Greiferfinger Kinematik Schmutzabdeckung Doppelkolben-Zahnstangen-Ritzel-Prinzip für zentri-... - Seite 4 PFH-mini Großhubgreifer Allgemeine Informationen zur Baureihe Wirkprinzip: Doppelkolben-Zahnstangen-Ritzel-Prinzip Fingerlänge: wird ab derselben Bezugsfläche wie der Abstand P in Richtung der Hauptachse gemessen. Gehäusematerial: Aluminiumlegierung, eloxiert Die maximal zulässige Fingerlänge gilt bis zum Erreichen Grundbackenmaterial: Stahl des Nennbetriebsdrucks. Bei höheren Drücken ist die Fingerlänge proportional zum Nennbetriebsdruck zu Betätigung: pneumatisch, über gefilterte Druckluft nach verringern.
- Seite 5 Induktiver Näherungsschalter Magnetschalter Flexibler Positionssensor Weitergehende Informationen zu diesen Produkten finden Sie auf den folgenden Produktseiten oder unter schunk.com. Sprechen Sie uns an: SCHUNK Technik Hotline +49-7133-103-2696 Optionen und spezielle Informationen Greifkrafterhaltungs-Version AS/IS: Die mechanische Greifkrafterhaltungs-Version stellt auch bei Druckabfall eine Mindest- greifkraft sicher.
- Seite 6 PFH-mini 30 Großhubgreifer Greifkraft Außengreifen Dimensionen und max. Belastungen Greifkraft Punkt P – Fingerlänge max. 30 Nm max. 45 Nm Greifkraft Innengreifen max. 95 Nm max. 1000 N Greifkraft Die angegebenen Momente und Kräfte sind statische Werte, gelten je Grundbacke und dürfen gleichzeitig auftreten.
- Seite 7 PFH-mini 30 Großhubgreifer Hauptansicht PFH 30 Die Zeichnung zeigt den Greifer in der Grundausführung mit geschlos- A, a Haupt-, Direktanschluss Greifer Fingeranschluss senen Backen ohne maßliche Berücksichtigung der nachstehend öffnen Durchgangsbohrung beschriebenen Optionen. B, b Haupt-, Direktanschluss Greifer Passung für Zentrierhülse schließen...
- Seite 8 PFH-mini 30 Großhubgreifer Schlauchloser Direktanschluss M5 Hubvariante PFH 30-60 Adapter Greifer Anschraubbild siehe Grundversion Der Direktanschluss dient zur Druckversorgung ohne störanfällige Die Zeichnung zeigt die Maßänderungen der Varianten mit abweichendem Verschlauchung. Das Druckmedium wird stattdessen durch Bohrungen in Hub im Vergleich zu der in der Hauptansicht dargestellten Variante.
- Seite 9 PFH-mini 30 Großhubgreifer Induktive Näherungsschalter Anbausatz für FPS Endstellungsabfrage direkt montiert. Der flexible Positionssensor FPS kann fünf frei programmierbare Bereiche bzw. Schaltpunkte für den Hub eines Greifers unterscheiden sowie in Bezeichnung Ident.-Nr. Oft kombiniert Verbindung mit einem PC als Messsystem benutzt werden.
- Seite 10 PFH-mini 30 Großhubgreifer Flexibler Positionssensor Sensor FPS-S Kabelverlängerung Auswerteelektronik FPS-F5 Flexible Positionsabfrage mit bis zu fünf Positionen. Bezeichnung Ident.-Nr. Oft kombiniert Anbausatz für FPS AS-FPS-PFH 30 0301733 Sensor FPS-S 13 0301705 Auswerteelektronik FPS-F5 0301805 ● Kabelverlängerung KV BG08-SG08 3P-0050 0301598...
- Seite 11 PFH-mini 30 Großhubgreifer...
- Seite 12 SCHUNK GmbH & Co. KG Spann- und Greiftechnik Bahnhofstr. 106 - 134 D-74348 Lauffen/Neckar Tel. +49-7133-103-0 Fax +49-7133-103-2399 info@de.schunk.com schunk.com Jens Lehmann, deutsche Torwartlegende, seit 2012 SCHUNK-Markenbotschafter für sicheres, präzises Greifen und Halten. schunk.com/Lehmann...
