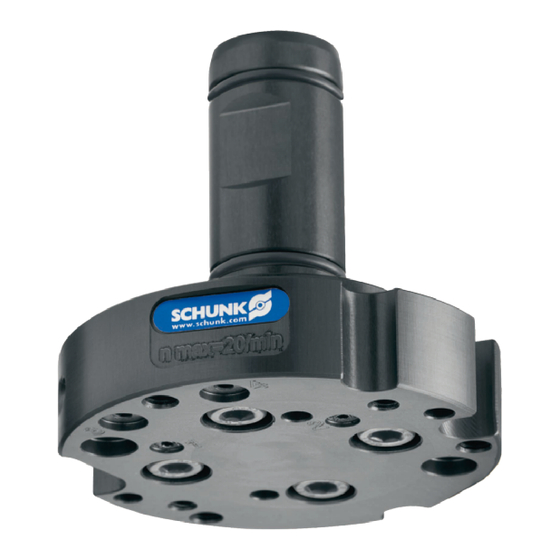

- Seite 1 Original Betriebsanleitung Montage- und Betriebsanleitung GSW-B Greifer mit Schaftschnittstelle...
- Seite 2 Impressum Impressum Urheberrecht: Diese Anleitung ist urheberrechtlich geschützt. Urheber ist die SCHUNK GmbH & Co. KG. Alle Rechte vorbehalten. Insbesondere ist jegliche – auch auszugsweise – Vervielfältigung, Bearbeitung, Verbreitung (Zugänglichmachung gegenüber Dritten), Übersetzung oder sonstige Verwendung verboten und bedarf unserer vorherigen schriftlichen Genehmigung.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemein ........................ 5 Zu dieser Anleitung.................... 5 1.1.1 Darstellung der Warnhinweise .............. 5 1.1.2 Mitgeltende Unterlagen ................ 6 1.1.3 Baugrößen .................... 6 Gewährleistung .................... 6 Lieferumfang ...................... 6 1.3.1 Beipack ..................... 6 Zubehör ........................ 6 Grundlegende Sicherheitshinweise ................ 7 Bestimmungsgemäße Verwendung.............. 7 Nicht bestimmungsgemäße Verwendung ............ - Seite 4 Inhaltsverzeichnis Wartung und Pflege .................... 23 Schmierstoffe/Schmierstellen ................ 23 Produkt zerlegen .................... 23 Dichtungen erneuern .................. 23 Dichtsatz ...................... 23 Zusammenbauzeichnung.................. 24 Einbauerklärung...................... 25 Anlage zur Einbauerklärung .................. 26 03.00 | GSW-B | Montage- und Betriebsanleitung | de | 389111...
-
Seite 5: Allgemein
Allgemein 1 Allgemein 1.1 Zu dieser Anleitung Diese Anleitung enthält wichtige Informationen für einen sicheren und sachgerechten Gebrauch des Produkts. Die Anleitung ist integraler Bestandteil des Produkts und muss für das Personal jederzeit zugänglich aufbewahrt werden. Vor dem Beginn aller Arbeiten muss das Personal diese Anleitung gelesen und verstanden haben. -
Seite 6: Mitgeltende Unterlagen
• Allgemeine Geschäftsbedingungen * • Katalogdatenblatt des gekauften Produkts * • Montage- und Betriebsanleitung des Greifers * Die mit Stern (*) gekennzeichneten Unterlagen können unter schunk.com heruntergeladen werden. 1.1.3 Baugrößen Diese Anleitung gilt für folgende Baugrößen: • GSW-B 50 • GSW-B 64 •... -
Seite 7: Grundlegende Sicherheitshinweise
Gewinde, Bohrungen, Sicherheitseinrichtungen können Funktion oder Sicherheit beeinträchtigt oder Beschädigungen am Produkt verursacht werden. • Bauliche Veränderungen nur mit schriftlicher Genehmigung von SCHUNK durchführen. 2.4 Ersatzteile Verwenden nicht zugelassener Ersatzteile Durch das Verwenden nicht zugelassener Ersatzteile können Gefahren für das Personal entstehen und Beschädigungen oder Fehlfunktionen am Produkt verursacht werden. -
Seite 8: Umgebungs- Und Einsatzbedingungen
Grundlegende Sicherheitshinweise • Nur Originalersatzteile und von SCHUNK zugelassene Ersatzteile verwenden. 2.5 Umgebungs- und Einsatzbedingungen Anforderungen an die Umgebungs- und Einsatzbedingungen Durch falsche Umgebungs- und Einsatzbedingungen können Gefahren von dem Produkt ausgehen, die zu schweren Verletzungen und erheblichen Sachschäden führen können und/ oder die Lebensdauer des Produkts deutlich verringern, Link Umgebungs- und Einsatzbedingungen. -
Seite 9: Persönliche Schutzausrüstung
Grundlegende Sicherheitshinweise 2.7 Persönliche Schutzausrüstung Verwenden von persönlicher Schutzausrüstung Persönliche Schutzausrüstung dient dazu, das Personal vor Gefahren zu schützen, die dessen Sicherheit oder Gesundheit bei der Arbeit beeinträchtigen können. • Beim Arbeiten an und mit dem Produkt die Arbeitsschutzbestimmungen beachten und die erforderliche persönliche Schutzausrüstung tragen. -
Seite 10: Störungen
Grundlegende Sicherheitshinweise • Nicht unter schwebende Lasten treten. 2.10 Störungen Verhalten bei Störungen • Produkt sofort außer Betrieb nehmen und die Störung den zuständigen Stellen/Personen melden. • Störung durch dafür ausgebildetes Personal beheben lassen. • Produkt erst wieder in Betrieb nehmen, wenn die Störung behoben ist. -
Seite 11: Schutz Bei Inbetriebnahme Und Betrieb
Grundlegende Sicherheitshinweise • Die geltenden Unfallverhütungsvorschriften beachten. • Geeignete Montage- und Transporteinrichtungen einsetzen und Vorkehrungen gegen Einklemmen und Quetschen treffen. Unsachgemäßes Heben von Lasten Herunterfallende Lasten können zu schweren Verletzungen bis hin zum Tod führen. • Nicht unter oder in den Schwenkbereich von schwebenden Lasten treten. -
Seite 12: Schutz Vor Stromschlag
Grundlegende Sicherheitshinweise 2.12.4 Schutz vor Stromschlag Mögliche elektrostatische Energie Bauteile oder Baugruppen können sich elektrostatisch aufladen. Beim Berühren kann die elektrostatische Entladung eine Schreckreaktion auslösen, die zu Verletzungen führen kann. • Der Betreiber muss sicherstellen, dass nach einschlägigen Regeln alle Bauteile und Baugruppen in den örtlichen Potenzialausgleich einbezogen werden. -
Seite 13: Technische Daten
Technische Daten 3 Technische Daten Baugröße Mechanische Betriebsdaten Eigenmasse [kg] 0.23 0.31 0.42 Max. zul. Drehzahl [min-1] Umgebungstemperatur [°C] Min. Max. Schutzart IP Geräusch-Emission [dB(A)] ≤ 70 Betriebsdaten für Medienanschluss Druckmittel Druckluft, Druckluftqualität nach ISO 8573-1: 7:4:4 Nennbetriebsdruck [bar] Druckluft Maschinenkühlflüssigkeit min. -
Seite 14: Montage
Montage 4 Montage 4.1 Mechanischer Anschluss GSW-B an Werkzeughalter ACHTUNG Die Orientierung des GSW-B im Werkzeughalter muss • kundenseitig erfolgen. HINWEIS Keine Schrumpffutter verwenden. Möglichkeiten der Montage Prüfen, ob die O-Ringe (165) am Schaft eingesetzt sind. Ø Bei Bedarf O-Ringe (165) einsetzen. Das Modul mit dem Schaft oder über die Spannfläche (1) in den Ø... - Seite 15 Montage Werkzeughalter SCHUNK TENDO Schnittdarstellung GSW-B im SCHUNK TENDO eingespannt Der Schaft des GSW-B wird flächig durch den Werkzeughalter TENDO gespannt (Spannprinzip: Hydrodehnspannfutter). Werkzeughalter mit WELDON-Aufnahme Schnittdarstellung GSW-B in WELDON-Aufnahme eingespannt Der Schaft des GSW-B wird über die Spannfläche (1) durch den Gewindestift (2) des Werkzeughalters mit WELDON-Aufnahme gespannt.
-
Seite 16: Anschluss Gsw-B An Greifer
4.2 Anschluss GSW-B an Greifer HINWEIS Vor dem befestigen des Greifers an der Anschraubfläche, müssen die benötigten Druckanschlüsse geöffnet werden Druckversorgung 18]. SCHUNK Parallelgreifer PGN-plus Montage PGN-plus Maximale Einschraubtiefe der kundenseitigen Befestigungsschrauben. Befestigung PGN-plus Zylinderschraube ISO 4762 M3 x 45 (4x) - Seite 17 Montage SCHUNK Zentrischgreifer PZN-plus Montage PZN-plus Maximale Einschraubtiefe der kundenseitigen Befestigungsschrauben. Befestigung PZN-plus Zylinderschraube ISO 4762 M3 x 40 (3x) M5 x 50 (3x) M6 x 55 (3x) M6 x 70 (3x) 03.00 | GSW-B | Montage- und Betriebsanleitung | de | 389111...
-
Seite 18: Druckversorgung
• Nur die benötigten Druckanschlüsse am GSW-B und am SCHUNK Greifer öffnen. Für den schlauchlosen Direktanschluss den O-Ring aus dem Beipack des SCHUNK Greifers verwenden. • Der Einschraubanschluss (152) wird nur dann benötigt, wenn der schlauchlose Direktanschluss des Greifers nicht verwendet wird, z.B. - Seite 19 Verschlussschraube (Beipack Greifer) und der Anschluss „B“ am Greifer mit dem Schalldämpfer (154) zu verschließen. • Bei der Verwendung eines SCHUNK Greifers mit IS (IS= Öffnen des Greifers mit Federkraft) ist der Anschluss 1 oder 3 am GSW- B und der bodenseitige Anschluss „b“ am Greifer zu öffnen. Der Anschluss „B“...
-
Seite 20: Sensoren Montieren
• Technische Daten der passenden Sensoren, siehe Montage- und Betriebsanleitung und Katalogdatenblatt. – Die Montage- und Betriebsanleitung und das Katalogdatenblatt sind im Lieferumfang des Sensors enthalten und unter schunk.com abrufbar. • Informationen über die Handhabung von Sensoren unter schunk.com oder bei den SCHUNK-Ansprechpartnern. 4.4.1 Übersicht der Sensoren... -
Seite 21: Anbausatz Funksensorik Rss
Montage 4.4.2 Anbausatz Funksensorik RSS Passendes Sendemodul siehe Katalog. Übersicht Anbausatz RSS Bezeichnung Ident.-Nr. AS RSS-GSW-B-H 0308440 Anbau RSS an GSW-B AS RSS-GSW--AGE-XYZ-H 03.00 | GSW-B | Montage- und Betriebsanleitung | de | 389111... -
Seite 22: Fehlerbehebung
Fehlerbehebung 5 Fehlerbehebung 5.1 Produkt bewegt sich nicht? Mögliche Ursache Maßnahmen zur Behebung Benötigte Luftanschlüsse verschlossen Benötigte Luftanschlüsse öffnen Druckluftleitungen vertauscht. Druckluftleitungen prüfen. Nicht benötigte Luftanschlüsse geöffnet. Nicht benötigte Luftanschlüsse schließen. Maschine ist mit einem Rückschlagventil Drossel verwenden Druckversorgung 18]. ausgestattet. -
Seite 23: Wartung Und Pflege
Dichtungen erneuert werden Dichtungen erneuern 23]. • Bei Bedarf können die Ersatzteile nachbestellt bzw. ausgetauscht werden Zusammenbauzeichnung 24]. 6.1 Schmierstoffe/Schmierstellen SCHUNK empfiehlt die aufgeführten Schmierstoffe. Schmierstelle Schmierstoff Alle Dichtungen Renolit HLT 2 6.2 Produkt zerlegen Produkt zerlegen, wie in Kapitel "Zusammenbauzeichnung" Zusammenbauzeichnung 24] ersichtlich. -
Seite 24: Zusammenbauzeichnung
Wartung und Pflege 6.5 Zusammenbauzeichnung Die folgende Abbildung ist ein Beispielbild. Sie dient zur Veranschaulichung und Zuordnung der Einzelteile. Abweichungen je nach Baugröße und Ausführungsart möglich. Explosionsansicht des GSW-B * Verschleißteil, bei Wartung erneuern. Im Dichtsatz enthalten. Dichtsatz kann nur komplett bestellt werden. ** Im Beipack enthalten. -
Seite 25: Einbauerklärung
7 Einbauerklärung gemäß der Richtlinie 2006/42/EG, Anhang II, Teil 1.B des Europäischen Parlaments und des Rates über Maschinen. Hersteller/ SCHUNK GmbH & Co. KG Spann- und Greiftechnik Inverkehrbringer Bahnhofstr. 106 – 134 D-74348 Lauffen/Neckar Hiermit erklären wir, dass die nachstehende unvollständige Maschine allen grundlegen- den Sicherheits- und Gesundheitsschutzanforderungen der Richtlinie 2006/42/EG des Europäischen Parlaments und des Rates über Maschinen zum Zeitpunkt der Erklärung... -
Seite 26: Anlage Zur Einbauerklärung
Anlage zur Einbauerklärung 8 Anlage zur Einbauerklärung gemäß 2006/42/EG, Anhang II, Nr. 1 B 1. Beschreibung der grundlegenden Sicherheits- und Gesundheitsschutzanforderungen gemäß 2006/42/EG, Anhang I, die zur Anwendung kommen und für den Umfang der unvollständigen Maschine erfüllt wurden: Produktbezeichnung Greifer mit Schaftschnittstelle Typenbezeichnung GSW-B Ident.-Nr. -
