ACCOPPIAMENTO
MECCANICO
Montare la flangia sul
motore fissandola con
le apposite viti M8 ap-
plicando una coppia di
serraggio di 21 ± 7%
Nm (fig.1).
Fissare il corpo mac-
china sulla flangia con
le apposite viti M8 ap-
plicando una coppia di
serraggio pari a 21 ±
7% Nm (fig. 2).
Avvitare il tirante cen-
trale nella sua sede
(fig. 3).
Bloccare il tirante cen-
trale applicando sul
dado M8 una coppia di
serraggio pari a 21 ±
7% Nm; chiudere il
foro sulla cuffia con
l'apposito tappo (fig.
4).
MECHANICAL ACCOUPLEMENT
COUPLING MECANIQUE
Couple flange to en- Monter le flasque sur
gine, fixing it with the le moteur en le fixant
appropriate M8 avec les vis prévus M8
screws and applying a en appliquant un cou-
tightening torque of 21 ple de serrage de 21 ±
± 7% Nm (fig. 1). 7% Nm (fig. 1 ).
Secure the alternator Fixer le corps de la
to the flange with pro- machine au flasque
per M8 screws ap- avec les vis M8 en
plying a tightening tor- appliquant un couple
que of 21 ± 7% Nm de serrage de 21 ± 7%
(fig. 2). Nm (fig. 2).
Insert the central bolt Enfiler le tirante cen-
into its housing (fig. 3). tral dans son logement
(fig. 3).
Lock the central bolt Bloquer la tige cen-
by applying a tighte- trale en appliquant un
ning torque of 21 ± 7% couple de serrage de
Nm; plug the hole on 21 ± 7% Nm et fermer
the terminal box lid le trou du couvercle
with the proper cap avec le bouchon ap-
(fig. 4 ). proprié (fig. 4).

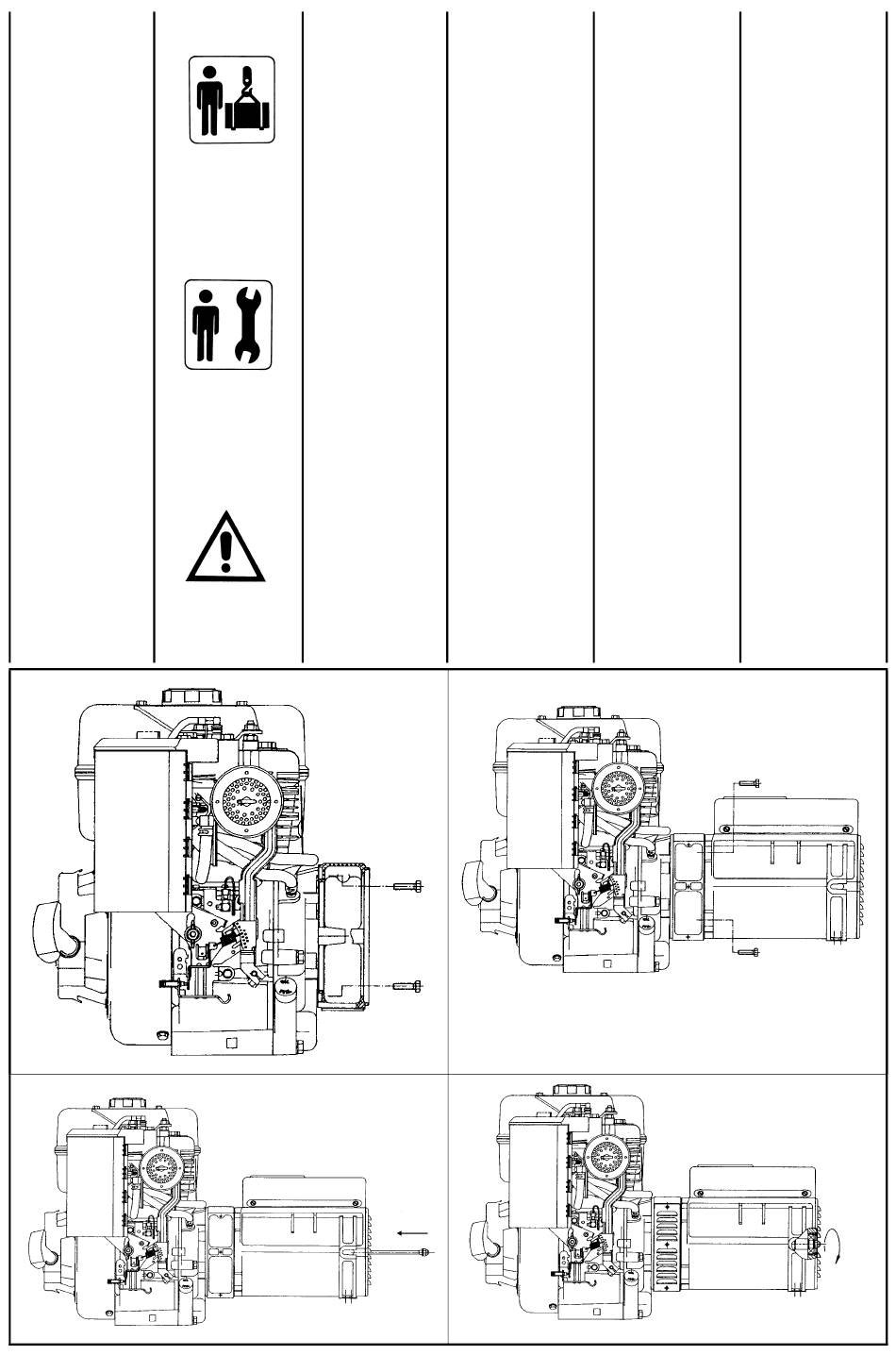

Fig. 1
Fig. 3
9
MECHANISCHER ACOPLAMIENTO
ANSCHLUß MECANICO
Den Flansch am An- Montar la brida sobre
triebsmotor mit den el motor sujetàndola
passenden Schrau- con sus tornillos M8 y
ben M8 befestigen, aplicando un par de
und mit einem torque de 21±7% Nm
Drehmoment von (fig.1).
21±7% Nm festziehen
(abb. 1).
Den Generator auf Fijar el cuerpo de la
den Flansch mit den màquina a la brida con
passenden Muttern los tornillos M8 y apli-
und Schrauben M8 cando un par de tor-
befestigen und mit ei- que de 21±7% Nm
nem Drehmoment von (fig. 2).
21±7% Nm festziehen
(abb. 2).
Die selbstsichernde Introducir el tirante
Mutter auf die Zug- central en su lugar (fig.
stange schrauben 3).
(abb. 3).
Die Zugstange einset- Isujete el tirante cen-
zen und mittels tral aplicando en la
Drehmomentschlussel tuerca M8 un par de
bis 21 ± 7% Nm fest- torque de 21 ± 7%
ziehen. Anschliessend Nm; cerrar el orificio
die Offnung mit der de la tapa con el tapón
Schutzkappe ver- respectivo (fig. 4).
schliessen (abb. 4).
S16F Instruction Manual June 2009 - rev. 02
Fig. 2
Fig. 4
