4. Montage
Zu beachten sind:
• VDE 0100
• EN 806-2
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf dem Typenschild
Stellen sie vor der Installation sicher, dass...

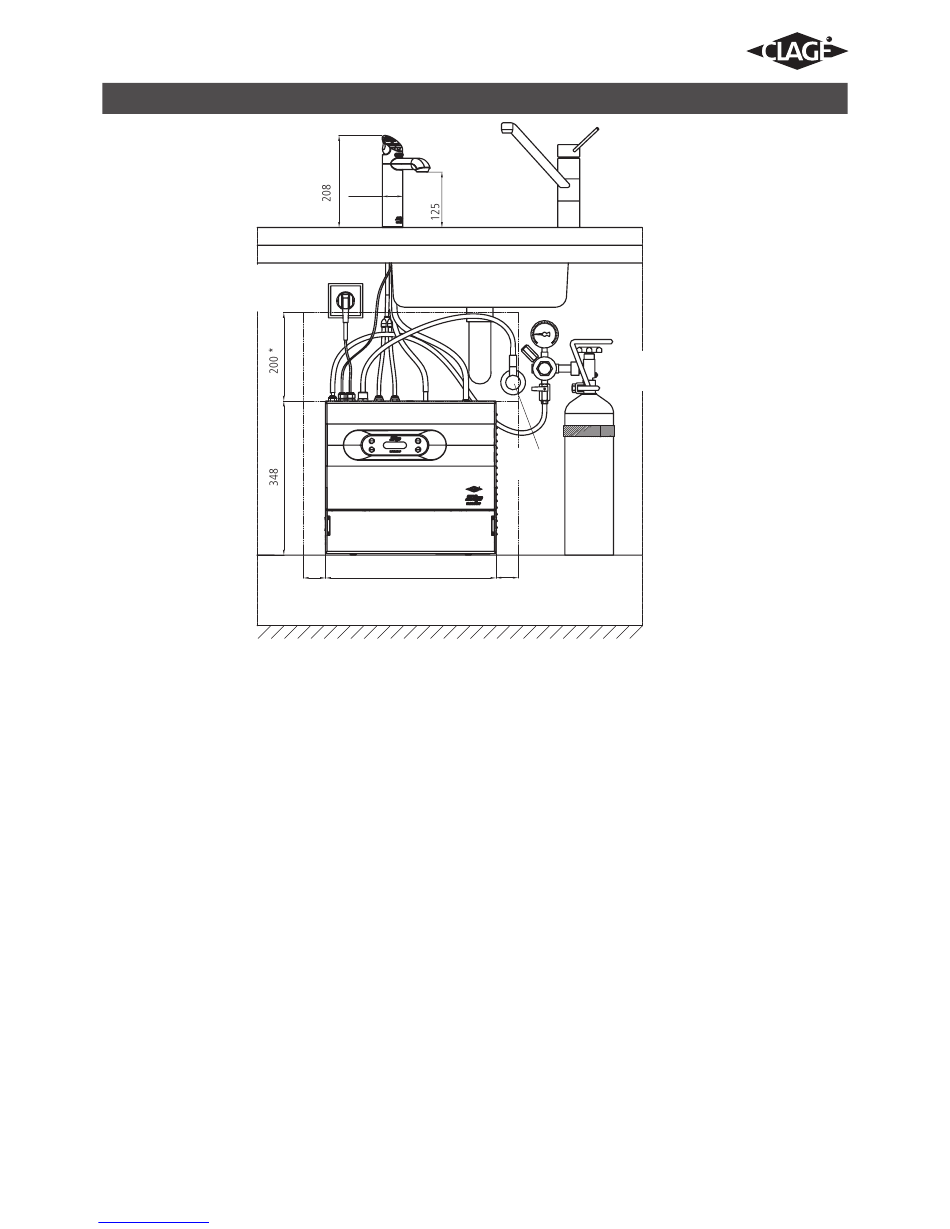

• ausreichend Platz für das Untertischgerät, die Kohlendioxidflasche und die Belüftungsreserve (siehe Zeichnung oberhalb) vorhanden ist.
• das Untertischgerät und die Kohlendioxidflasche aufrecht auf einer waagerechten Fläche stehen werden.
• sich eine mit mindestens 10 A abgesicherte Steckdose in Reichweite der Anschlussleitung befindet und diese Steckdose auch nach
der Installation des Gerätes noch erreichbar sein wird.
• ein mit einem Absperrhahn ausgerüsteter Wasseranschluss mit dem Nenndruck des Gerätes in Reichweite der Zulaufleitung
vorhanden ist und dieser auch nach der Installation des Gerätes noch erreichbar sein wird.
Zusätzlich zu den üblichen Werkzeugen werden gegebenenfalls folgende Spezialwerkzeuge benötigt:
• Blech-Lochstanze mit 35 mm Durchmesser für Spülen (nicht im Lieferumfang enthalten)
• Lochsäge mit 35 mm Durchmesser für Holzarbeitsplatten (nicht im Lieferumfang enthalten)
• Rohrschlüssel zum Befestigen der Armatur (im Lieferumfang enthalten)
Handhabung der mitgelieferten Kunststoffschläuche und Schnellverbinder:
• Beim Kürzen der Schläuche ist darauf zu achten, dass der Schnitt mit einer scharfen Klinge rechtwinklig und gratfrei zum Schlauch
ausgeführt wird. Der Schlauch darf unter keinen Umständen mit einem stumpfen Werkzeug abgekniffen werden!
• Die Schläuche müssen spannungsfrei verlegt werden. Der minimale Biegeradius beträgt hierbei 25 mm. Sollte der Schlauch geknickt
werden, besteht im Knick die Gefahr einer Leckage.
• Der Schlauch muss bis zum Anschlag in den Schnellverbinder hinein gesteckt werden (etwa 15 mm) um eine feste Verbindung zu
gewährleisten.
Downloaded from www.Manualslib.com
Ø 46
Elektroanschluss
mit Stecker
230 V AC 50 Hz
50*
* Freiraum min (in mm)
Tiefe 440
manuals search engine
Eckventil
(Bauseits)
50*
385
5
-Flasche (über den
CO
2
Fachhandel zu beziehen)
Maßangaben in mm
