Zip HydroTap ® G4 C175

4. Montage

DE
C
B

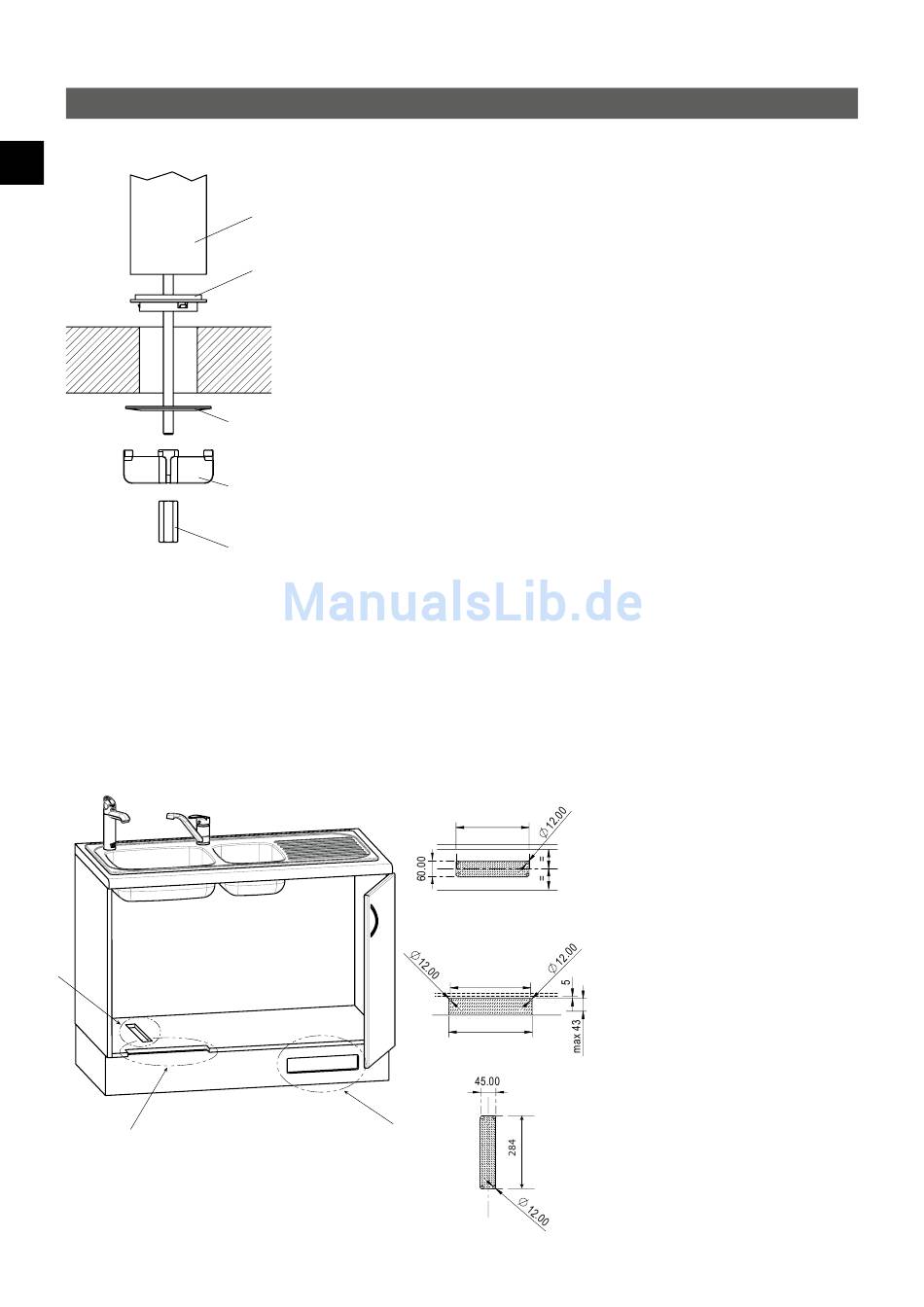

Installation der Armatur

Hinweis: Die Armatur darf nicht weiter als 900 mm über dem Boden des
Untertischgerätes installiert werden, um einen zu niedrigen Wasserdruck zu
vermeiden.
Armatur
Hinweis: Die Armatur darf unter keinen Umständen gedreht werden, nachdem
sie fest montiert wurde!
Sockel
1. Bestimmen Sie die Position der Armatur so, dass austretendes Wasser in einem
Spülbecken oder einem anderen Becken mit Abfluss aufgefangen wird und
abfließen kann.
2. Schneiden Sie ein Loch mit einem Durchmesser von 35 mm in die
Arbeitsplatte / Spüle, an der Stelle, an der die Armatur montiert werden soll.
3. Stecken Sie den schwarzen Sockel von unten auf die Armatur und stellen Sie sicher,
dass er dort verbleibt. Für eine wasserdichte Installation tragen Sie ein wenig
Edelstahlscheibe
Silikon-Dichtmittel auf die Unterseite des Sockels auf.
4. Führen Sie die Schläuche von oben durch das 35 mm-Loch in der
Arbeitsplatte / Spüle und platzieren Sie die Armatur an der vorgesehenen Stelle.
Spannklammer
5. Schieben Sie die Edelstahlscheibe von unten über die Schläuche und anschließend
die Spannklammer über die Gewindestange der Armatur. Befestigen Sie die
Spannklammer mit der Befestigungsmutter. Vergewissern Sie sich vor dem
Festziehen der Mutter, dass der Armaturkopf in die gewünschte Richtung zeigt.
Mutter

Installation der Untertischeinheit

Hinweis: Für eine angemessene Belüftung muss ein Luftspalt von min. 50 mm
links und rechts vom Gerät freigehalten werden. Wenn das Gerät in einem
Schrank betrieben wird, müssen die mitgelieferten Abstandshalter aus Silikon
und die Lüftungsgitter montiert werden, um eine ausreichende Luftzirkulation
sicherzustellen.
Optional können die Lüftungsgitter montiert werden, wenn die Temperatur im
Unterschrank über 35 °C steigt.
Beachten Sie dazu die folgende Montagezeichnung:
A
A
285.00
B
314.00
326.00
C
6
Hinweis: Bei Verwendung des
Belüftungsschachtes KXB folgen Sie
für die Anbringung der Lüftungs­
ausschnitte bitte dem Kapitel
»Installation mit KXB«.
Die Ausschnitte A und B können mit den
mitgelieferten Lüftungsgittern versehen
werden.
In Ausschnitt C wird der mitgelieferte,
schwarze Lüftungsschacht eingesetzt.
Dieser sorgt dafür, dass die warme Abluft
aus dem Gerät unter den Unterschrank
geführt wird und über Ausschnitt A ent-
weichen kann. Damit der Lüftungsschacht
über dem Ausschnitt platziert werden
kann muss er mindestens 85 mm Abstand
zur Schrankrückwand, min. 115 mm zur
Schrankfront und min. 10 mm zur linken
Schrankwand haben.
Zwischen Ausschnitt A und Ausschnitt B
muss ein Abstand von mindestens 10 cm
liegen, um einen thermischen Kurzschluss
zu vermeiden.
