4. Montage
O-Ring
Gummi-
dichtung
Befestigungs -
mutter
Dreifach-
Silikonschlauch
Herbie-Schlauch-
klemme
Kochend- Dampf
wasser
Flexschlauch
Hydrotap
Gerät
Arbeitsplatte / Spüle und platzieren Sie die Armatur an der vorgesehenen Stelle.
Sockel

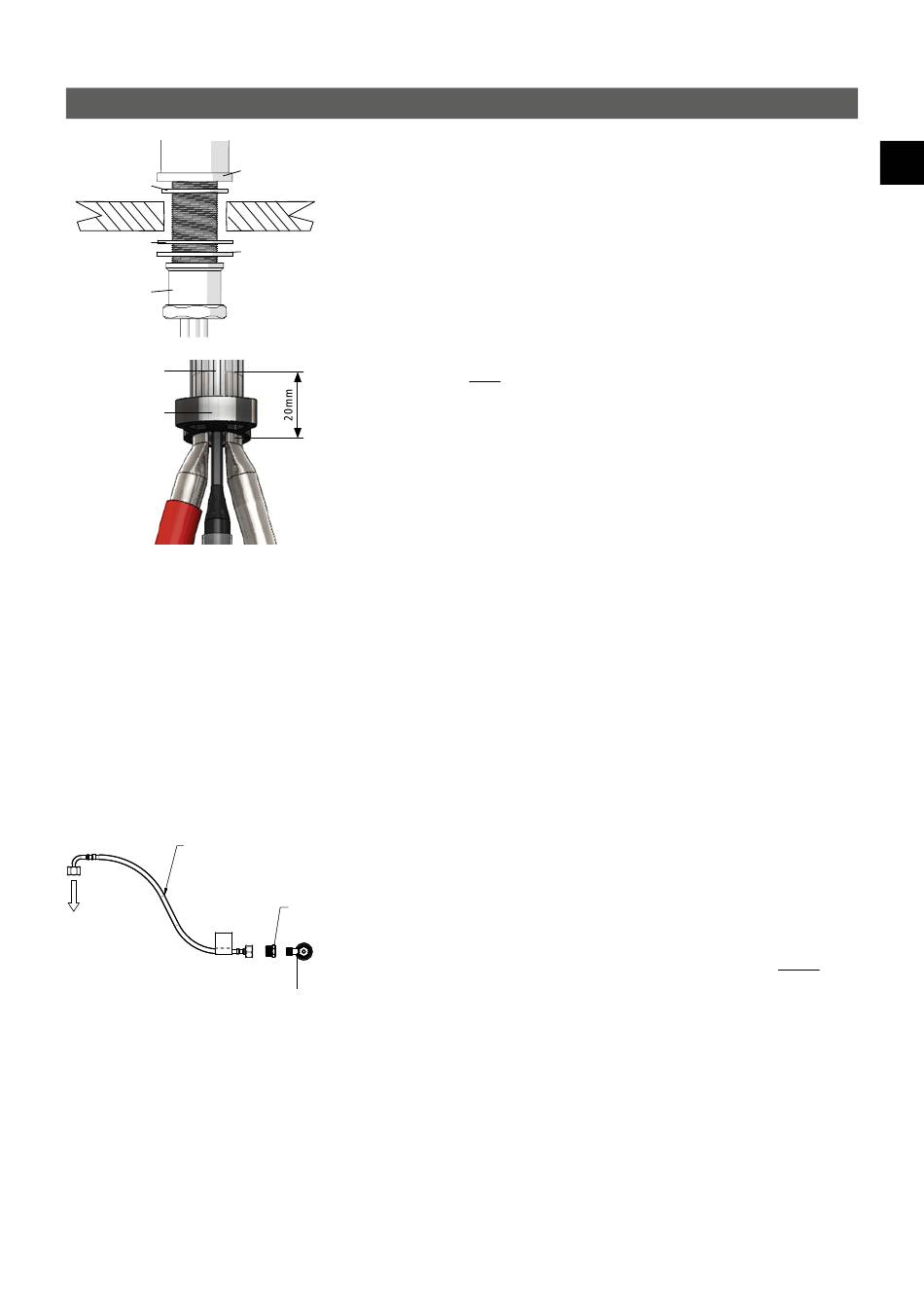

9. Schieben Sie zuerst die Gummidichtung, dann die Sperrscheibe und die
Befestigungs mutter von unten über die Schläuche/Kabel und anschließend
über die Gewindestange der Armatur. Befestigen Sie die Armatur mit der
Befestigungsmutter. Vergewissern Sie sich vor dem Festziehen der Mutter, dass der
Armaturkopf in die gewünschte Richtung zeigt.
Sperr scheibe
Achten Sie auf den korrekten Sitz des O-Rings unter dem Sockel.
Leitungssatz montieren
1. Schieben Sie die Herbie-Schlauchklemme von unten auf die Dreifach-Silikonleitung.
Die Klemme noch nicht zudrücken!
2. Drücken Sie die abgeflachte Seite des leeren Anschlussstücks ca. 20 mm in eine der
seitlichen Öffnungen der Dreifach-Silikonleitung.
Die gerade Fläche muss zur Dampfleitung ausgerichtet sein.
3. Schieben Sie die rote Silikonleitung auf das runde Ende des Kochendwasser-
anschlussstückes und drücken Sie die abgeflachte Seite des Anschlussstücks ca.
20 mm in die andere seitliche Öffnung der Dreifach-Silikonleitung.
Die gerade Fläche muss zur Dampfleitung ausgerichtet sein.
4. Positionieren Sie die Herbie-Schlauchklemme möglichst nahe am Ende der Dreifach-
leer
Silikonleitung und drücken sie dort mit einer Zange fest.
Hinweis: Um einen optimalen Halt aller drei Leitungen zu gewährleisten ist auf
eine axiale Ausrichtung der Herbie-Schlauchklemme zu achten.

Installation der Untertischeinheit

Hinweis: Für eine angemessene Belüftung muss ein Luftspalt von min. 50 mm
links und rechts vom Gerät freigehalten werden. Wenn das Gerät in einem
Schrank betrieben wird, müssen die mitgelieferten Abstandshalter aus Silikon
und die Lüftungsgitter montiert werden, um eine ausreichende Luftzirkulation
sicherzustellen.
Hinweis: Wenn die Temperatur im Unterschrank über 35 °C steigt, muss für
zusätzliche Belüftung gesorgt werden.
1. Positionieren Sie die Untertischeinheit so nah wie möglich unter der Armatur.
2. Verbinden Sie den Wasserzulauf mit dem Eckventil (nicht im Lieferumfang
enthalten). Verwenden Sie dafür den mitgelieferten Flexschlauch und falls
Adapter
erforderlich den Adapter.
3. Verbinden Sie die Schläuche der Armatur mit dem Untertischgerät. Sorgen Sie
dabei für ein stetiges Gefälle zwischen Armatur und Untertischeinheit. Kürzen Sie
die Schläuche, um Schlaufen und Knicke zu vermeiden. Die Schläuche dürfen nicht
Eckventil
verlängert werden.
a. Schließen Sie den rot markierten Silikonschlauch am Kochendwasseranschluss
an.
b. Schließen Sie den nicht markierten Silikonschlauch am Dampfanschluss an.
4. Verbinden Sie die Signalleitungen von Armatur und Untertischgerät. Befestigen Sie
die Steckverbindung an einer Stelle, die keiner Feuchtigkeit ausgesetzt wird.
7
