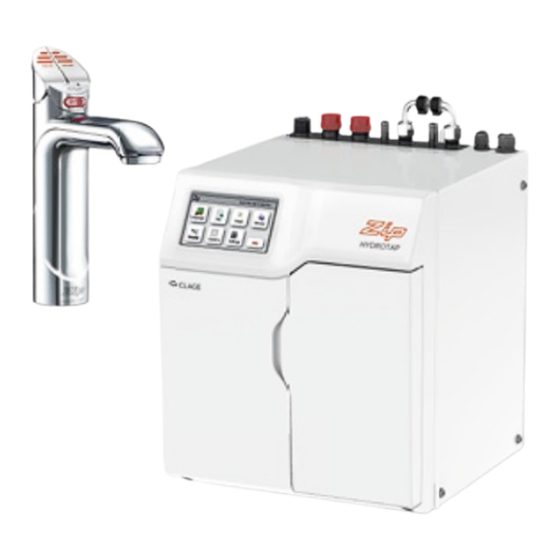

Seite 1 Gebrauchsanleitung Operating instructions Zip HydroTap G4 B 160 ® Zip HydroTap G4 B 160 ® > >...
Seite 2: Armatursicherheit
Armatursicherheit Die Kindersicherung verhindert, dass kochendes Wasser fl ießt, wenn der Kochendwasser-Hebel versehentlich betätigt wird. Diese kann im Menü aktiviert und deaktiviert werden. Aktivierung oder Deaktivierung der Kindersicherung 1. Wählen Sie die [MENÜ]-Schaltfl äche, um in das Hauptmenü zu gelangen 2.
Seite 3: Bedienung Der Armatur
Bedienung der Armatur Kochendwasser-Hebel (ohne Kindersicherung) Betätigen Sie eine der roten Tasten, um kochendes Wasser zu zap- fen. Wenn die Taste niedergedrückt wird, fl ießt kochendes Wasser solange sie festgehalten wird. Wenn die Taste angehoben wird, fl ießt Wasser für eine im Menü einstellbare Zeitdauer zwischen 5 und 15 Sekunden.
Seite 4 LED‘s Rote Kochendwasser-LED Durchgehend leuchtend Rote LED Kochendwasser steht zur Verfügung. Langsam blinkend Kochendwasser ist unterhalb der einge- stellten Temperatur. Warten Sie bis die LED aufhört zu blinken, bevor Sie erneut Wasser zapfen. Das Blinken tritt typischerweise nach dem Einschalten oder Aufwachen aus dem Schlaf-Modus auf.
Seite 5: Lcd-Display
LCD-Display Der ZIP HydroTap verfügt über einen Touchscreen für leichte Bedie- nung und Einstellung. Andere mögliche Nachrichten im Status-Menü: Status Information Hinweis Safetytaste Das Gerät ist in normalem aktiv Arbeitsmodus Safetytaste Kindersicherung ist aktiviert Siehe Abschnitt F – inaktiv Sicherheit Systemfehler Das Gerät hat einen oder Siehe Abschnitt B mehrere Systemfehler...
Seite 6: Lcd-Display Menü
LCD-Display Menü Haupt- Untermenü-Op- Untermenü menü tionen schnitt Sprache > Deutsch > Gerätedaten > Fehlerspei- > Seriennummer Information cher > Listen > Filter Daten > Filter spülen > Filter zu- rücksetzen > Reset-Optionen > Kalibrierung Installation > Kalibrierungs- Siedepunkt optionen >...
Seite 7: Sprache Einstellen
LCD-Display Bedienung - Abschnitt A Sprache einstellen 1. Wählen Sie die [Spra- che]-Schaltfl äche 2. Wählen Sie Ihre gewünschte Menüsprache 3. Wählen Sie [ ], um ins vor- herige Menü zu gelangen oder wählen Sie [HOME], um das Menü zu verlassen. LCD-Display Bedienung - Abschnitt B Systeminformation In diesem Abschnitt können Sie die Seriennummer Ihres Gerätes...
Seite 8: Lcd-Display Bedienung - Abschnitt C
LCD-Display Bedienung - Abschnitt C Installation Sobald Ihr ZIP HydroTap G4 das erste mal angeschlossen wird startet die konfi guration automatisch. Zusätzlich kann man über das [Install]-Menü manuell Konfi gurationen vornehmen. Untermenüs I. Filter spülen II. Filter zurücksetzen III. Kalibrierung Siedepunkt IV.
Seite 9: Filter Zurücksetzen
LCD-Display Bedienung - Abschnitt C Das ZIP HydroTap ermöglicht es dem Benutzer die Lebensdauer des Filters anzupassen und den Verbrauch des Filters einzustellen (Details hierzu auf Seite 13). II. - Filter zurücksetzen Nach einem Filterwechsel sollte der Zähler zurückgesetzt werden. 1.
Seite 10: Lcd-Display Bedienung - Abschnitt D
Vorsicht: Jegliche Veränderung der Einstellungen im Service-Menü können Einfl uss auf die Arbeitsweise des Gerätes haben. Diese Einstellungen dürfen nur durch einen Techniker durchgeführt werden. Kontaktieren Sie den Clage Werks- kundendienst für weitere Unterstützung. 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen.
Seite 11: Lcd-Display Bedienung - Abschnitt E
LCD-Display Bedienung - Abschnitt E Passwort Das ZIP HydroTap G4 ermöglicht es dem Geräte-Verantwortlichen ein Passwort einzustellen, das andere Benutzer daran hindert die vorgesehenen Einstellungen zu verändern. Passwort einstellen 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen.
Seite 12: Lcd-Display Bedienung - Abschnitt F
LCD-Display Bedienung - Abschnitt F Einstellungen 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3. Wenn Sie eins eingestellt haben, geben Sie Ihr Passwort ein. Im Einstellungsmenü haben Sie Zugriff auf folgende Einstellungen. Datum/Zeit einstellen 1.
Seite 13 LCD-Display Bedienung - Abschnitt F Filter Das ZIP HydroTap G4 ermöglicht es dem Benutzer die Lebensdauer und den Verbrauch des Filters anzupassen. Anpassung der Filterlebensdauer 1. Wählen Sie die [MENÜ]-Schalt- fl äche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3.
Seite 14: Energiesparfunktionen
LCD-Display Bedienung - Abschnitt F Energiesparfunktionen Diese Funktion erlaubt es dem ZIP HydroTap in einen Energiesparmo- dus zu wechseln. Es stehen zwei Modi zur Verfügung: ‚Ruhezustand’ und ‚AN/AUS-Modus’. Ist das Gerät auf Ruhezustand eingestellt, so wechselt es nach einer festgelegten Zeit in eben diesen. Das Display zeigt dann ‚Ruhezustand’ Um den Ruhezustand zu aktivieren 1.
Seite 15 LCD-Display Bedienung - Abschnitt F AN/AUS-Modus Der AN/AUS-Modus erlaubt es dem Benutzer das Gerät zu einer festgelegten Zeit ein- oder auszuschalten. Hinweis: Wird im AUS-Modus Wasser gezapft, so kehrt das Gerät aus dem Ruhezustand zurück. Geben Sie dem Gerät ausreichend Zeit um das Wasser wieder auf die Solltemperatur zu bringen.
Seite 16 LCD-Display Bedienung - Abschnitt F Gruppen-Einstellungen 1. Wählen Sie Gruppe 1 oder 2. 2. Wählen Sie Schaltfl äche A um die Gruppen-Einstellung zu (de-)aktivieren. 3. Wählen Sie mit den Pfeiltasten eine AN/AUS-Periode aus. Hinweis: Wird im AUS-Modus Wasser gezapft, so kehrt das Gerät aus dem Energiesparmodus zurück.
Seite 17: Wartung Der Filter
LCD-Display Bedienung - Abschnitt F Zapfdauer Werden die Hebel an der Armatur nach vorne gezogen, so fließt Wasser für 5 – 15 Sekunden. Zapfdauer einstellen 1. Wählen die [MENÜ]-Schaltfläche, um ins Hauptmenü zu gelangen. 2. Wählen Sie [Einstell]. 3. Wählen Sie [Zapfdauer]. 4.
Seite 18: Allgemeine Reinigung
Wartung der Filter Filter wechseln (siehe auch Abschnitt C) > Öffnen Sie die Tür des Gerätes > Lassen Sie den Druck über das Ventil an dem Schlauch hinter der Filterpatrone ab. Fangen Sie das Wasser mit einem Eimer auf. > Greifen Sie die Filterpatrone, drücken Sie den roten Hebel am oberen rechten Rand der Filterpatrone und drehen Sie die Filter- patrone um eine Viertelumdrehung nach links.
Seite 19 Tap Safety The safety lock feature is provided to prevent boiling water fl owing if the hot lever is inadvertently operated. This function can be activated and deactivated from the touch screen display (Located on the unit in the cupboard). Change the safety settings 1.
Seite 20 Safety Sensor Calibration Light intensity varies from site to site, therefore it is recommended that a re-calibration be performed at the time of the installation. All direct natural sun light must be shaded from the HydroTap, during the calibration. This can be achieved by closing any nearby curtains, blinds, etc.
Seite 21 Tap LED‘s Red Boiling Water LED Red LED On all the time This indicates that the boiling water is ready. Flashing slowly This indicates that the boiling water is below the desired temperature. Wait for the light to stop flashing before dispensing water.
Seite 22: Lcd Screen
LCD Screen Zip HydroTap introduces a ‘TOUCH’ screen for easy setup and ope- ration adjustment. Other possible messages in status window Status Information Notes Safety OFF Product is in normal operati- on mode Safety ON Safety lock is activated Refer to section F - safety System Fault Product has one or more Refer to section B...
Seite 23 LCD Screen Menu Sub Menu Sec- Main Menu Sub Menu Options tion Language > English > Product Info > Product serial > System Information number. Faults > Lists > Event Log > Filter Flush > Filter Reset > Boiling Cali- >...
Seite 24 LCD Screen operation - Section A Set Language 1. Press the [Language] button. 2. Choose your favorite language 3. Press [ ] button for the pre- vious menu or press [HOME] button to return to home screen. LCD Screen operation - Section B System Information In this section, you can fi nd your product serial number, check sys- tem fault messages or view the event logs of your product.
Seite 25 LCD Screen operation - Section C Install Once your Zip HydroTap G4 unit has been installed the fi rst time, it will start automatical to confi gure the system settings. For a manual confi guration you can fi nd the settings in the [Install] menu. Sub menu I.
Seite 26 LCD Screen operation - Section C The Zip HydroTap allows the user to adjust the fi lter life and to edit the fi lter usage. (See fi lter details on page 30) II. - Filter Reset After replacing the fi lter, the counters should be reset 1.
Seite 27 Service Menu as any changes may aff ect the normal operation of the unit. This can only be done by a technician. Please contact the Clage customer service for further assistance. 1. Press the [MENU] button for main menu.
Seite 28 LCD Screen operation - Section E Security The Zip HydroTap G4 allows the appliance coordinator to set up a password to protect against users changing the preferred system settings. To set a password 1. Press the [MENU] button for main menu. 2.
Seite 29: Set Temperature
LCD Screen operation - Section F Settings 1. Press the [MENU] button for main menu. 2. Press the [Settings] button. 3. Then enter your 4 digit pass- word if you have set one. In the Settings mode you will be able to access the following. Set Date / Time 1.
Seite 30 LCD Screen operation - Section F Filter Zip HydroTap G4 allows the user to adjust fi lter life and edit fi lter usage. To edit the fi lter life 1. Press the [MENU] button for main menu. 2. Press the [Setting] button. 3.
Seite 31 LCD Screen operation - Section F Energy Modes This mode allows the HydroTap to go into Energy Saving mode. The- re are two options available: ‘Sleep’ mode and ‘ON/OFF’ mode. In SLEEP MODE the unit will go to “Sleep” after a predetermined period of inactivity.
Seite 32 LCD Screen operation - Section F ON/OFF Mode Menu The ON/OFF Mode allows the user to turn the unit on or off at a specifi c time. Note: Any attempt, during OFF mode, to dispense water, will bring the unit out of sleep mode. The unit will return to sleep mode after 2 hours of non use.
Seite 33 LCD Screen operation - Section F Group set 1. Press group set option 1 / 2 2. Press button A to enable / disable group set. When the enable box is ticked, this allows each individual day to have an “On/Off “time.
Seite 34: Filter Maintenance
LCD Screen operation - Section F Dispense Times The ability to change the maximum dispensing time for the hot water has been introduced. The default settings for the maximum dispensing times is 15 seconds. Here, the operator may change both the hot and cold dispensing times to between 5 and 15 seconds, in increments of 1 second.
Seite 35: General Cleaning
Filter Maintenance To change the Filter: (See also Section C) > Open the door of the under sink unit. > Relieve system pressure via the filter flush stop cock, a quick open and close will do. Use the bucket to catch the discharge. >...
Seite 36 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 8901-0 Telefax: +49 4131 83200 E-Mail: service@clage.de Internet: www.clage.de Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, design changes and errors. 9120-91938 08.15...
