Zip HydroTap SPARKLING und BCS 120 / 125
®
Verbinden:
Bis zum Anschlag
schieben
Signal- Kalt- und
leitung Sprudelwasser
Downloaded from www.Manualslib.com

4. Montage

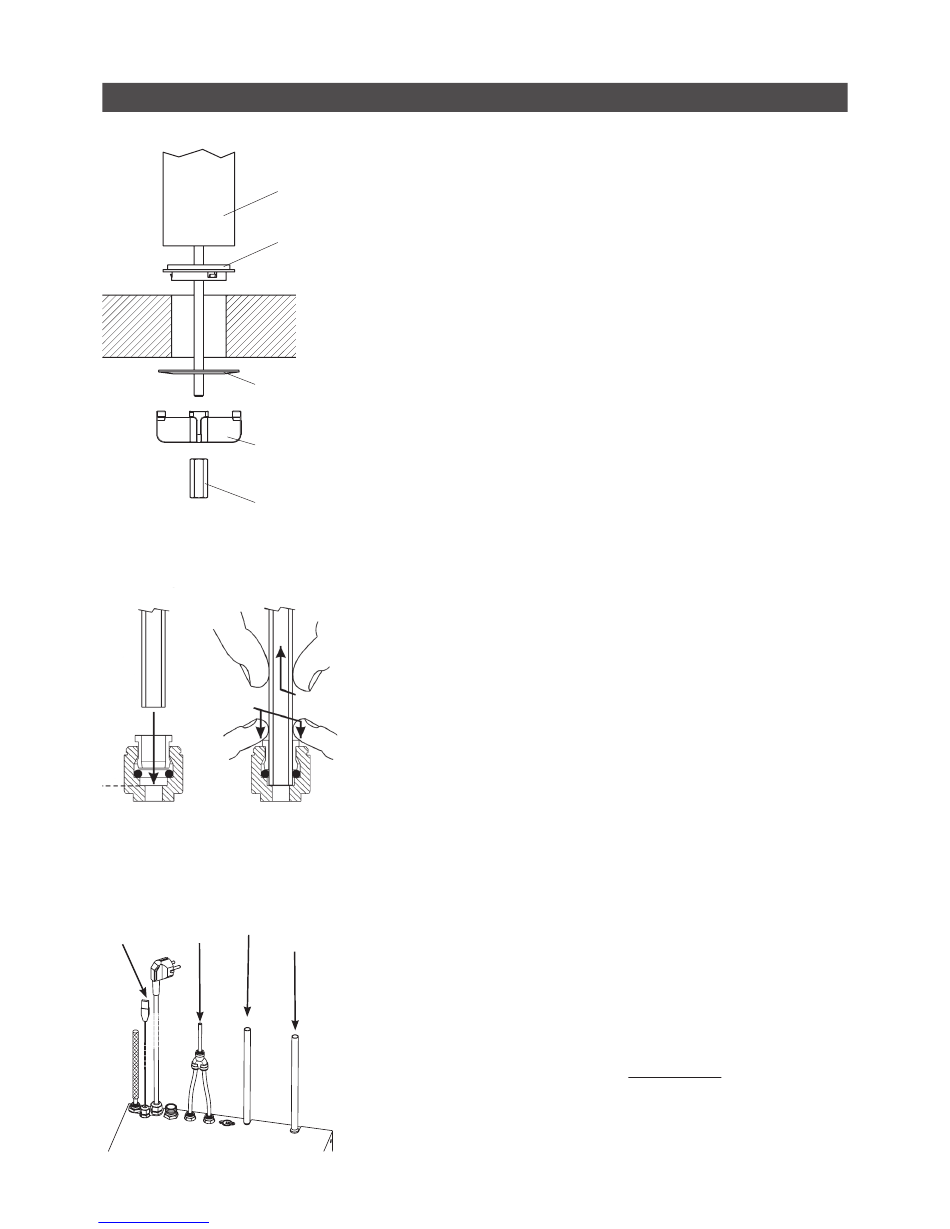

Installation der Armatur

Hinweis: Die Armatur darf nicht weiter als 900 mm über dem Boden des
Untertischgerätes installiert werden, um einen zu niedrigen Wasserdruck zu
Armatur
vermeiden.
Hinweis: Die Armatur darf unter keinen Umständen gedreht werden, nachdem
sie fest montiert wurde!
Sockel
1. Bestimmen Sie die Position der Armatur so, dass austretendes Wasser in einem
Spülbecken oder einem anderen Becken mit Abfluss aufgefangen wird und abfließen
kann.
2. Schneiden Sie ein Loch mit einem Durchmesser von 35 mm in die Arbeitsplatte / Spüle,
an der Stelle, an der die Armatur montiert werden soll.
3. Stecken Sie den schwarzen Sockel von unten auf die Armatur und stellen Sie sicher,
dass er dort verbleibt. Für eine wasserdichte Installation tragen Sie ein wenig Silikon-
Edelstahlscheibe
Dichtmittel auf die Unterseite des Sockels auf.
4. Führen Sie die Schläuche von oben durch das 35 mm-Loch in der Arbeitsplatte / Spüle
und platzieren Sie Armatur an der vorgesehenen Stelle.
Spannklammer
5. Schieben Sie die Edelstahlscheibe von unten über die Schläuche und anschließend
die Spannklammer über die Gewindestange der Armatur. Befestigen Sie die
Spannklammer mit der Befestigungsmutter. Vergewissern Sie sich vor dem Festziehen
Mutter
der Mutter, dass der Armaturkopf in die gewünschte Richtung zeigt.

Installation der Untertischeinheit

Hinweis: Für eine angemessene Belüftung muss ein Luftspalt von min. 50 mm
Lösen:
links und rechts vom Gerät freigehalten werden. Wenn das Gerät in einem
Schrank betrieben wird, müssen die mitgelieferten Abstandshalter aus Silikon
an der Innenkante der Türen angebracht werden. Durch den damit erzeugten
4 mm breiten Luftspalt wird eine minimale Frischluftzufuhr sichergestellt.
Hinweis: Wenn die Temperatur im Unterschrank über 35°C steigt, muss für
Ziehen zusätzliche Belüftung gesorgt werden.
Entriegeln
1. Positionieren Sie die Untertischeinheit so nah wie möglich unter der Armatur.
2. Verbinden Sie den Wasserzulauf mit dem Eckventil (nicht im Lieferumfang enthalten).
Verwenden Sie dafür den mitgelieferten Flexschlauch.
3. Verbinden Sie die Schläuche der Armatur mit dem Untertischgerät. Sorgen Sie
dabei für ein stetiges Gefälle zwischen Armatur und Untertischeinheit. Kürzen
Sie die Schläuche, um Schlaufen und Knicke zu vermeiden. Die Schläuche dürfen
nicht verlängert werden. Verwenden Sie zur Befestigung der Silikonschläuche die
mitgelieferten Federklammern.
a. Schließen Sie den rot markierten Silikonschlauch am Kochendwasseranschluss an.
b. Schließen Sie den nicht markierten Silikonschlauch am Dampfanschluss an.
Dampf Kochend-
c. Verbinden Sie den Y-Adapter mit dem stählernen Anschlussrohr der Armatur.
wasser
d. Verbinden Sie sowohl den Kaltwasseranschluss, als auch den
4. Verbinden Sie die Signalleitungen von Armatur und Untertischgerät. Befestigen Sie
die Steckverbindung an einer Stelle, die keiner Feuchtigkeit ausgesetzt wird.
5. Positionieren Sie die Kohlendioxid-Gasflasche aufrecht stehend an einer Wand, in
Reichweite des Gas-Anschlussschlauches.
6. Montieren Sie den Gasflaschenhalter an der Stelle, an der die Kohlendioxid-
Gasflasche stehen soll, um sie damit gegen ein Umfallen zu sichern.
manuals search engine
Sprudelwasseranschluss des Untertischgerätes mit den freien Enden des
Y-Adapters. Kürzen Sie dafür die Kunststoffschläuche entsprechend und versehen
Sie diese mit Rohrisolierung.
