  • Seite 1 Gebrauchs- und Montageanleitung Operating and installation instructions Zip HydroTap G4 CS 175 ® Zip HydroTap G4 CS 175 ® > >...

  • Seite 2: Inhaltsverzeichnis

    Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175 Inhaltsverzeichnis 1. Sicherheitshinweise ..................3 2.

  • Seite 3: Sicherheitshinweise

    Montageanleitungen richten sich an den Fachmann, der für die Installation des Gerätes verantwortlich ist. Gebrauchs anleitungen sind für den Endanwender bestimmt. Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfügbar unter: www.clage.de/downloads Der Raum, in dem eine Kohlendioxid-Gasflasche aufbewahrt wird, muss je Kilogramm Flascheninhalt ein Raumvolumen von mindestens 38 m aufweisen! Dies wären z.B.

  • Seite 4: Gerätebeschreibung

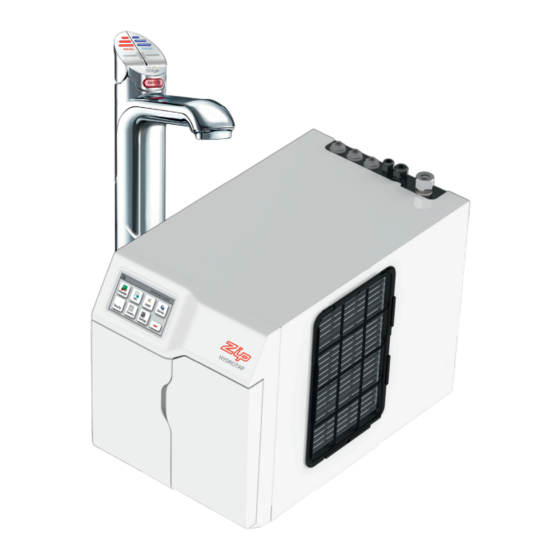

    G4 BCS100/75 und G4 BCS160/175 2. Gerätebeschreibung Das Zip HydroTap G4 CS 175 ist ein elektronisch geregeltes System für Küchen und Teeküchen, das filtriertes, gekühltes und sprudelndes Trinkwasser liefert. Während das Gerät unsichtbar unter der Spüle installiert wird, erfolgt die Entnahme bequem über eine spezielle Armatur.
  • Seite 5 CLAGE 4. Montage Maßangaben in mm Elektroanschluss mit Stecker Eckventil (bauseits) 230 V AC 50 Hz -Flasche (über den Fachhandel zu beziehen) Zu beachten sind: • VDE 0100 • EN 806-2 • Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen • Technische Daten und Angaben auf dem Typenschild Stellen sie vor der Installation sicher, dass…...

  • Seite 6: Montage

    Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175 4. Montage Installation der Armatur Hinweis: Die Armatur darf nicht weiter als 900 mm über dem Boden des Untertischgerätes installiert werden, um einen zu niedrigen Wasserdruck zu vermeiden. Armatur Hinweis: Die Armatur darf unter keinen Umständen gedreht werden, nachdem sie fest montiert wurde! Sockel 1.

  • Seite 7: Optional: Installation Des Tableaus

    CLAGE 4. Montage Hinweis: Wenn die Temperatur im Unterschrank über 35°C steigt, muss für zusätzliche Belüftung gesorgt werden. 1. Positionieren Sie die Untertischeinheit so nah wie möglich unter der Armatur. 2. Verbinden Sie den Wasserzulauf mit dem Eckventil (nicht im Lieferumfang enthalten).

  • Seite 8: Inbetriebnahme

    Lassen Sie etwa 10 Liter Wasser ablaufen und tippen Sie anschließend »Stopp«, um die Spülung zu beenden. Schließen Sie das Ventil am Schlauch und tippen Sie »Weiter«. 7. Das Gerät befindet sich anschließend im normalen Betriebsmodus. 8. Registrieren Sie das Gerät im Internet unter www.clage.de.

  • Seite 9: Gebrauch

    CLAGE 5. Gebrauch Hinweis: Wenn das Trinkwassersystem mehrere Tage lang nicht benutzt wurde, lassen Sie etwa fünf Minuten lang kaltes Wasser aus der Armatur ablaufen. Bedienung Betätigen Sie die blaue »chilled« Taste, um gekühltes Wasser zu zapfen. Wenn die Taste...
  • Seite 10 Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175 5. Gebrauch »Passwort« Ein eigenes Passwort kann optional eingestellt werden, um das Menü »Einstellungen« zu sperren und eine Änderung der Einstellungen durch Unbefugte zu verhindern. Das Passwort muss 4 Zeichen lang sein. »Funk«...

  • Seite 11: Wartung Und Pflege

    CLAGE 6. Wartung und Pflege Reinigung Die Oberflächen des Untertischgerätes und der Armatur nur mit einem feuchten Tuch abwischen. Keine scheuernden, lösungsmittel- oder chlorhaltigen Reinigungsmittel verwenden. Die Untertischeinheit und die Armatur nicht mit einem Wasserstrahl reinigen, da dies die Elektronik beschädigen könnte.

  • Seite 12: Filterwechsel

    Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175 6. Wartung und Pflege Filterwechsel Ein notwendiger Wechsel des internen Filters wird vom Gerät durch blinken der Weißen LED an der Armatur angezeigt. Das Filterwechselintervall berechnet sich aus den im Menü unter Einstellungen / Filter eingegebenen Werten für die Haltbarkeit und die maximale Filterkapazität und den vom Gerät gemessenen Verbrauchswerten.

  • Seite 13: Problemlösung

    Störung der Wasserversorgung. Wasserzulauf auf Blockierungen überprüfen. Möglicher interner Fehler. Kundendienst kontaktieren. Sollte das Gerät weiterhin nicht funktionieren, wenden Sie sich bitte an: CLAGE GmbH Zentralkundendienst Pirolweg 1 – 5 21337 Lüneburg Deutschland Telefon: +49 (0) 4131 · 89 01- 40 Telefax: +49 (0) 4131 ·...

  • Seite 14: Umwelt Und Recycling

    Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175 8. Umwelt und Recycling Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Kompo- nenten hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie dieses Gerät daher zu einer der kommunalen Sammelstellen, die Elektronikschrott ent- gegennehmen.
  • Seite 15 CLAGE Contents 1. Safety Instructions ..................16 2.

  • Seite 16: Safety Instructions

    Instruction manuals are intended for the specialist who is responsible for the installation of the appliance. Operation manuals are for the end user. The latest version of the instructions can be found online at www.clage.com. Please note that the room where a carbon dioxide gas bottle is placed must have a minimum room volume of 38 m...
  • Seite 18 Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175 Montageschablone für das Tableau Loch für die Armatur-Anschlussschläuche Hole for tap connecting hoses Öffnung für die Tableauvertiefung Hole for tray recess Aussparung für den Befestigungsbolzen Hole for fastening bolt...
  • Seite 19 CLAGE Installation template for the tray Außendurchmesser des Tableaus Outside diameter of tray Ø 35 mm + 0,5 mm Loch für die Armatur-Anschlussschläuche Maßstab: 1:3,3 Maßstab: 1:3,3 Scale: 1:3.3 Maßstab 1:1 Scale: 1:1...

  • Seite 21: Description Of Appliance

    2. Description of Appliance The Zip HydroTap G4 CS 175 is a electronically controlled system which delivers chilled still and sparkling drinking water for kitchens and pantries. The appliance itself is stowed away out of sight below the sink and the water is dispensed via a special tap. The tap can be positioned alongside the kitchen tap or separately with a flat draining tray, as desired.
  • Seite 22 Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175 4. Installation Dimensions in mm Electrical connection Angle valve with plug (customer’s) 230 V AC 50 Hz Min. clearance bottle (obtainable distance (in mm) from specialist shops) The following regulation must be observed: •...

  • Seite 23: Installation

    CLAGE 4. Installation Installing the tap Note: The tap must not be installed more than 900 mm above the base of the undersink unit. Failure to do this may result in poor water delivery. Note: Under no circumstances should the tap be twisted after the installation is complete.

  • Seite 24: Optional: Installing The Tray

    Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175 4. Installation Note: Additional ventilation must be ensured if the temperature in the base unit exceeds 35°C. 1. Position the undersink unit as close to the tap as possible. 2. Connect the water inlet to the angle valve (not supplied). Use the flexible hose supplied to make this connection.

  • Seite 25: Commissioning

    CLAGE 4. Installation 6. If the drain bend is facing the wrong way, slacken off the fastening nut above the bend, turn it to the correct position and then tighten up the fastening nut again. 7. Connect the drain bend to a siphon connecting sleeve, using a 22 mm diameter hose.

  • Seite 26: Using The Tap

    Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175 5. Using the Tap Note: If the drinking water system has not been used for several days, allow the tap to run cold water for about five minutes. Operation Press the blue “chilled” lever to dispense cold water. Pull the lever up to dispense cold Cold water lever Sparkling water lever water continually.
  • Seite 27 CLAGE 5. Using the Tap unauthorised persons from altering the settings. The password should be 4 digits long. ‘Radio’ N/A. ‘Settings’ Date/time – set the time and the time format. Filter – enter the filter data in order to calculate the remaining filter capacity.

  • Seite 28: Cleaning And Maintenance

    Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175 6. Cleaning and Maintenance Cleaning The plastic surfaces and taps should only be wiped with a damp cloth. Do not use abrasive or chlorine-based cleaning agents or solvents. Do not clean the undersink unit and tap with a water jet, as that could damage the electronic components.

  • Seite 29: Filter Replacement

    CLAGE 6. Cleaning and Maintenance Filter Replacement If the white LED on the tap flashes, that indicates that the internal filter needs to be replaced. The filter replacement interval is calculated from the values entered in the menu under settings / filter for the maximum filter life and the maximum filter capacity and the consumption values measured by the unit.

  • Seite 30: Troubleshooting

    Water interruption. Check water inlet for blockages. Possible internal fault. Contact customer service. If you cannot rectify the fault with the aid of this table, please contact: CLAGE GmbH Central Customer Service Pirolweg 1 – 5 21337 Lüneburg Germany Tel: +49 ·...

  • Seite 31: Environment And Recycling

    CLAGE 8. Environment and Recycling Your product was manufactured from high-quality, reusable materials and components. Please respect in case of discarding that electrical devices should be disposed of sepa- rately from household waste at the end of their service life. Therefore, please take this device to a municipal collection point that accepts electronic scrap.

  • Seite 32: Quick Guide

    Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175 Kurzanleitung Quick Guide Kaltwasser zapfen: Sprudelwasser zapfen Die blaue »chilled« Taste drücken. Die blaue »sparkling« Taste drücken. For cold water: For sparkling water Press the blue “chilled” lever. Press the blue “sparkling” lever. Kaltes Wasser fließt.
  • Seite 33 CLAGE...
  • Seite 34 Zip HydroTap ® G4 BCS100/75 und G4 BCS160/175...
  • Seite 35 CLAGE...
  • Seite 36 CLAGE GmbH Pirolweg 1–5 21337 Lüneburg Deutschland Telefon: +49 4131 89 01-0 Telefax: +49 4131 83 200 E-Mail: service@clage.de Internet: www.clage.de Technische Änderungen, Änderungen der Ausführung und Irrtum vorbehalten. Subject to technical changes, design changes and errors. 9120-91937 05.15...
