3.4 Elektroanschluss

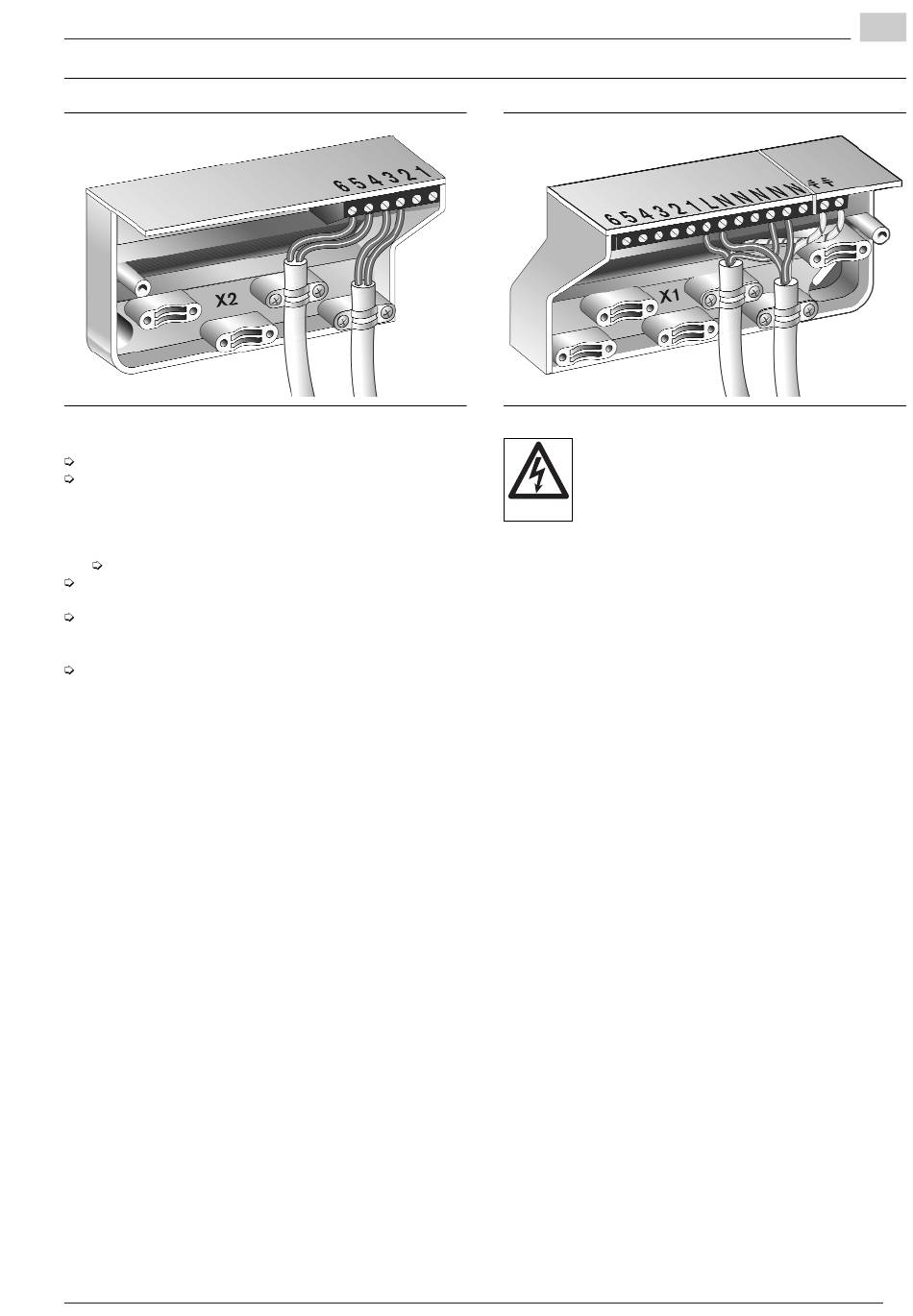

Klemmleiste links (Fühler)
Anschluss
Klemmraumabdeckung entfernen.
• Fühlerleitungen,
• MFA-Ausgang,
• Pumpe bzw. Umschaltventil,
• Spannungsversorgung
entsprechend der installierten Hydraulikvariante
( Kap. 4) anschließen.
Angeschlossene Leitungen mit den im Lieferumfang
enthaltenen Zugentlastungen sichern.
Spannung anlegen, bei einer Fehlermeldung den
Fühleranschluss überprüfen, ggf. die Hydraulikvariante
anpassen.
Klemmraumabdeckung nach dem Ausbrechen der ent-
sprechenden Leitungsaussparungen wieder montieren,
beigelegte Schrauben (Zugentlastung) verwenden.
Klemmleiste rechts (Ausgänge / Spannungsversorgung)
Unsachgemäße Installation oder Reparatur-
versuche können Lebensgefahr durch elektri-
schen Schlag verursachen. Die Installation
darf nur von Fachpersonal mit ausreichender
GEFAHR
Qualifikation vorgenommen werden.
Das Öffnen des Gerätes und der Zubehörteile
ist generell zu unterlassen.
Reparaturen dürfen nur vom Hersteller ausge-
führt werden.
Überspannungsschutz
Die angeschlossenen Fühler müssen über keine spezielle
Schutzeinrichtung gegen Überspannung abgesichert
werden.
Der Vor- bzw. Rücklauf der Solaranlage muss geerdet
werden.
3
9
