Hydraulikvarianten
Die folgenden Hydraulikvarianten sind
vereinfachte schematische Darstellungen,
deshalb sind nicht alle Komponenten
(Schwerkraftbremse, Flow-Meter usw.)
ACHTUNG
eingezeichnet.

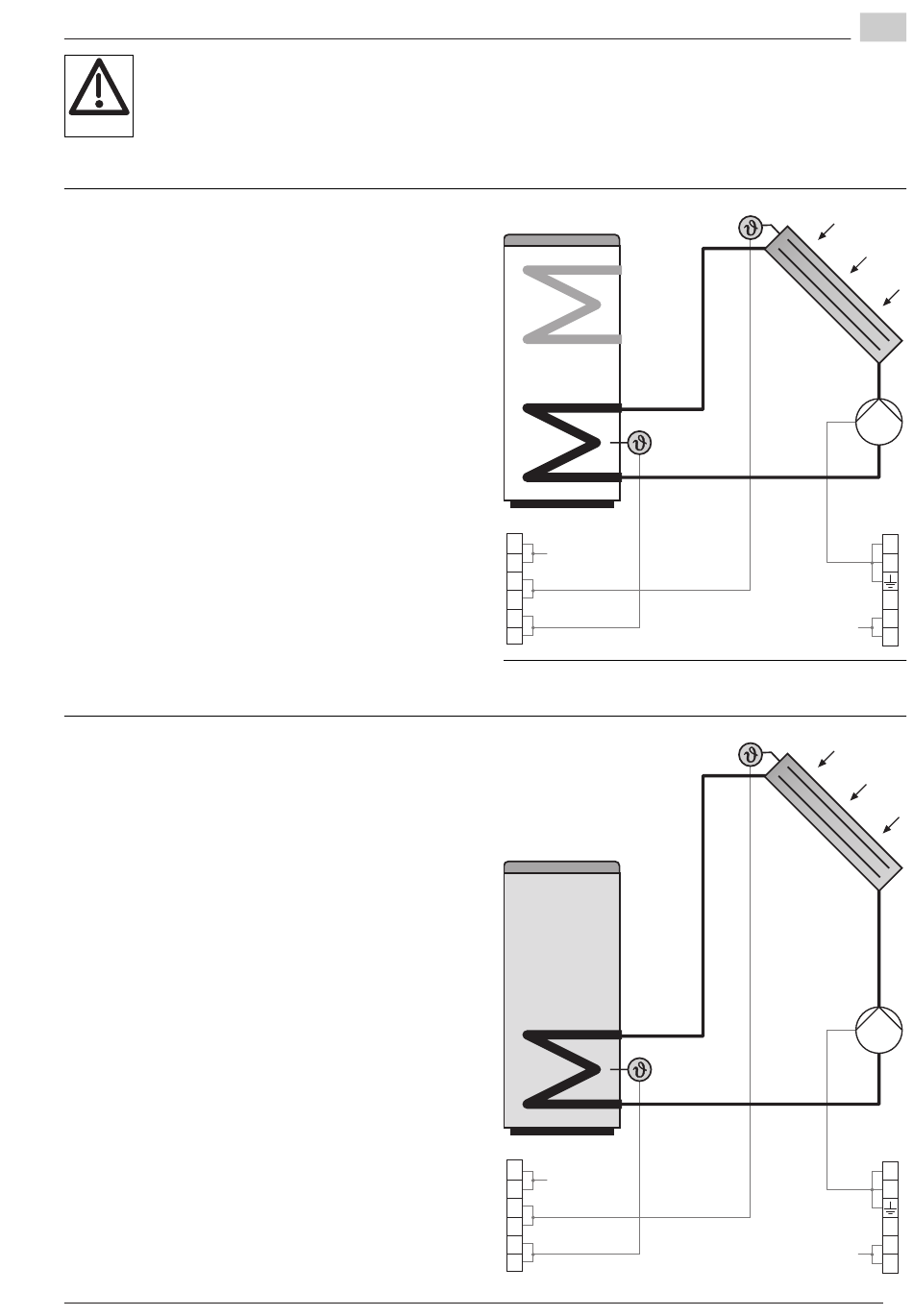

4.1 Variante 1
Bivalenter Speicher mit Kollektor und
Nachheizungsbeeinflussung
Der WRSol 1.0 ermittelt die Temperaturdifferenz zwischen
dem Kollektorfühler (TKO) und dem Referenzfühler (TSU).
Sobald die Temperaturdifferenz größer dem eingestellten
Wert ( S S p p e e i i c c h h e e r r D D i i f f f f . . E E i i n n ) ist, wird die Solarpumpe
eingeschaltet und damit der Speicher geladen, bis die
Ausschaltbedingung ( S S p p e e i i c c h h e e r r D D i i f f f f . . A A u u s s ) oder die
Speichermaximaltemperatur erreicht ist.
In Abhängigkeit der mittleren Pumpendrehzahl und der
Minimal-Speichertemperatur kann der externe Wärme-
erzeuger über den potenzialfreien Multifunkt. Ausgang
(MFA) gesperrt werden.
Zusätzlich kann eine 18 Stunden Sperre aktiviert
werden.
Mögliche Einstellung MFA-Ausgang:
0, 1, 2, 7, 8, 9, 10, 11, 12
4.2 Variante 12
Pufferspeicher mit Kollektor und
Nachheizungsbeeinflussung
Der WRSol 1.0 ermittelt die Temperaturdifferenz zwischen
dem Kollektorfühler (TKO) und dem Referenzfühler (TPU).
Sobald die Temperaturdifferenz größer dem eingestellten
Wert ( P P u u f f f f e e r r D D i i f f f f . . E E i i n n ) ist, wird die Solarpumpe
eingeschaltet und damit der Speicher geladen, bis die
Ausschaltbedingung ( P P u u f f f f e e r r D D i i f f f f . . A A u u s s ) oder die
Puffermaximaltemperatur erreicht ist.
In Abhängigkeit der mittleren Pumpendrehzahl und der
Minimal-Puffertemperatur kann der externe Wärme-
erzeuger über den potenzialfreien Multifunkt. Ausgang
(MFA) gesperrt werden.
Mögliche Einstellung MFA-Ausgang:
0, 5, 6, 7, 8, 9, 10, 11, 12
