5.4 Display
Standardanzeige
Die Standardanzeige erkennen Sie an der Anzeige von
4 Zeilen und einer gestrichelten Linie in der Mitte des
Displays.
In den ersten drei Zeilen des Displays werden drei
Temperaturen, Werte oder Schaltzustände der Ausgänge
angezeigt.
In der vierten Zeile befindet sich der Betriebswahlschalter.
Steht der Betriebswahlschalter auf Hand, blinkt links und
rechts neben B B A A H H A A N N D D jeweils ein Pfeil, um einen nicht
korrekten Betriebszustand anzuzeigen.
Wenn eine andere Anzeige eingestellt ist, fällt der Regler
nach einem "Time out" von acht Minuten wieder automa-
tisch in die Standardanzeige zurück.
Standardanzeige Benutzerdefiniert
Der Standardanzeige können aus den Auswahlgruppen
T T e e m m p p . . u u . . W W e e r r t t e e a a u u s s l l e e s s e e n n und A A u u s s g g ä ä n n g g e e t t e e s s t t e e n n o o
ü ü b b e e r r n n e e h h m m Werte zur Anzeige vorgegeben werden.
Neue Werte werden im Display in der 3. Zeile eingefügt
und das Display wird um eine Zeile nach oben verschoben.
Der Wert in der ersten Zeile geht somit verloren.
Standardanzeige
T T K K O O
6 6 7 7 ° ° C C
T T S S U U
4 4 9 9 ° ° C C
P P S S
1 1 0 0 0 0 % %
B B A A
A A u u t t o o
Wenn eine Fehlermeldung ansteht, blinkt die Zeile B B A A
A A u u t t o o im Wechsel mit E E r r r r .
Fehlermeldung
T T K K O O
- - - - - - ° ° C C
T T S S U U
4 4 9 9 ° ° C C
P P S S
1 1 0 0 0 0 % %
E E r r r r
B B A A
A A u u t t o o
Hinweis:
Der Fehlercode kann gemäß Kap. 6.6 ausgele-
sen werden.
18
Zeile 1-3 Anzeige für
Temperaturen, Werte
oder Schaltzustände
Betriebsartenanzeige
Betriebsartenanzeige

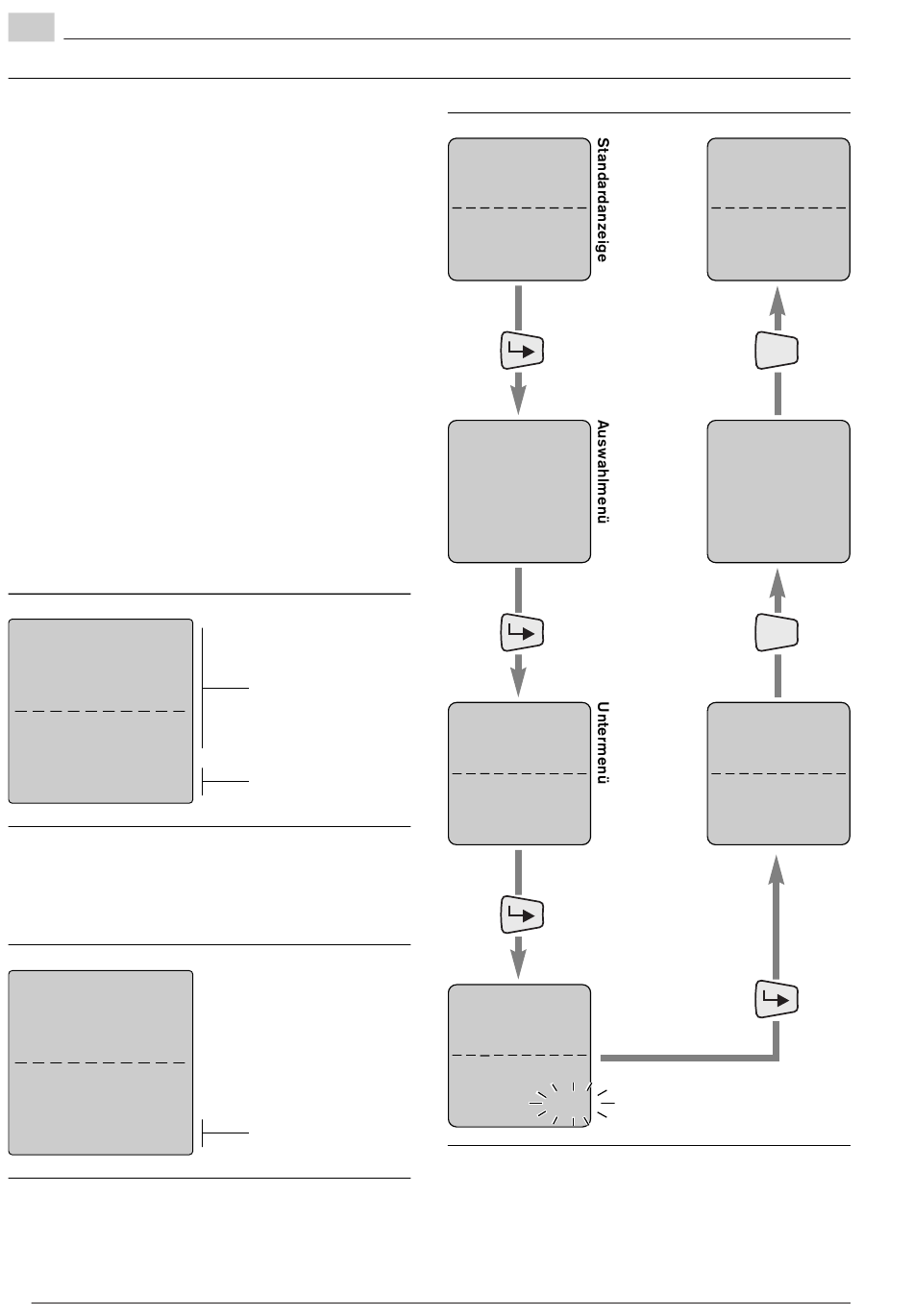

Standardanzeige ändern
TKO
67°C
TSU
49°C
PS
100%
BA
Auto
Temp. u.
Werte
auslesen
Leistung
aktuell
Kollekt
1.2kW
Leistung
aktuell
Übernehm
Ja
TSU
49°C
PS
100%
Q
1.2kW
BA
Auto
esc
Temp. u.
Werte
auslesen
esc
Leistung
aktuell
Kollekt
1.2kW
