4

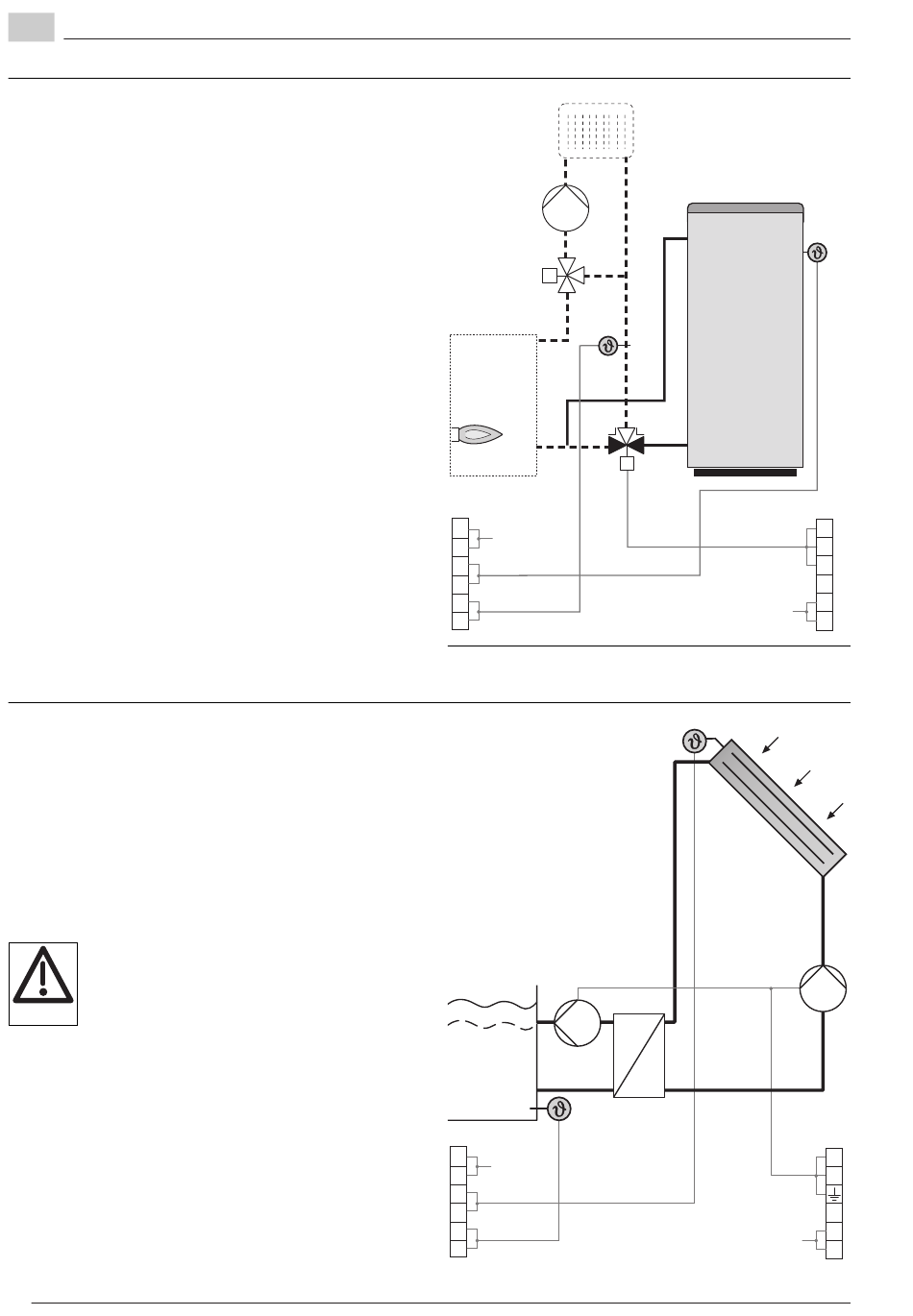

4.3 Variante 15
Rücklaufanhebung
Der WRSol 1.0 ermittelt die Temperaturdifferenz zwischen
dem Pufferfühler (TPO) und dem Rücklauffühler (THR).
Sobald die Temperaturdifferenz größer dem eingestellten
Wert ( R R ü ü c c k k l l a a u u f f D D i i f f f f . . E E i i n n ) ist, wird das Dreiwege-
ventil (VRA) aktiviert (AB–A) und die vorhandene Energie
aus dem Puffer genutzt.
Unterschreitet die Temperaturdifferenz ( R R ü ü c c k k l l a a u u f f D D i i f f f f . .
A A u u s s ) den eingestellten Wert, wird das Dreiwegeventil
(VRA) spannungslos.
Mögliche Einstellung MFA-Ausgang:
0, 9, 10, 11, 12
Hinweis:
Am 3-Wege-Umschaltventil muss parallel zur
Klemme 1/N ein RC-Löschglied angeschlos-
sen werden. -w- Best.-Nr. 701 890
4.4 Variante 20
Schwimmbad mit Kollektor und Wärmetauscher
Der WRSol 1.0 ermittelt die Temperaturdifferenz zwischen
dem Kollektorfühler (TKO) und dem Referenzfühler (TSB).
Sobald die Temperaturdifferenz größer dem eingestellten
Wert ( S S c c h h w w i i m m m m b b D D i i f f f f . . E E i i n n ) ist, wird die Solarpumpe
eingeschaltet und damit das Schwimmbad über den
Wärmetauscher beladen, bis die Ausschaltbedingung
( S S c c h h w w i i m m m m b b D D i i f f f f . . A A u u s s ) oder die maximale Schwimm-
badtemperatur (Schwimm Temp. Maximum) erreicht ist.
Beim Anschluss der beiden Pumpen an
Anschluss ( PS ) ist zu beachten, dass beide
Pumpen zusammen nicht mehr als 1 A Strom
aufnehmen, sonst müsste ein Hilfsrelais
ACHTUNG
installiert und die Mindestleistung der Solar-
pumpe auf 100% ( P P S S D D r r e e h h z z a a h h l l M M i i n n i i m m u u m m )
gesetzt werden.
Mögliche Einstellung MFA-Ausgang:
0, 9, 10
12
M
THR
AB
B
M
X2:
eBus
1
2
TPO
3
4
THR
5
6
PS
TSB
X2:
1
eBus
2
3
TKO
4
5
TSB
6
TPO
A
VRA
VRA
MFA
TKO
PS
PS
MFA
X1:
1
N
L
5
6
X1:
1
N
5
6
