5.2.2 Befüllen der hydrauli-
schen Kreise
26
Technische Aenderungen vorbehalten
5 Montage / Inbetriebnahme
7
9
8

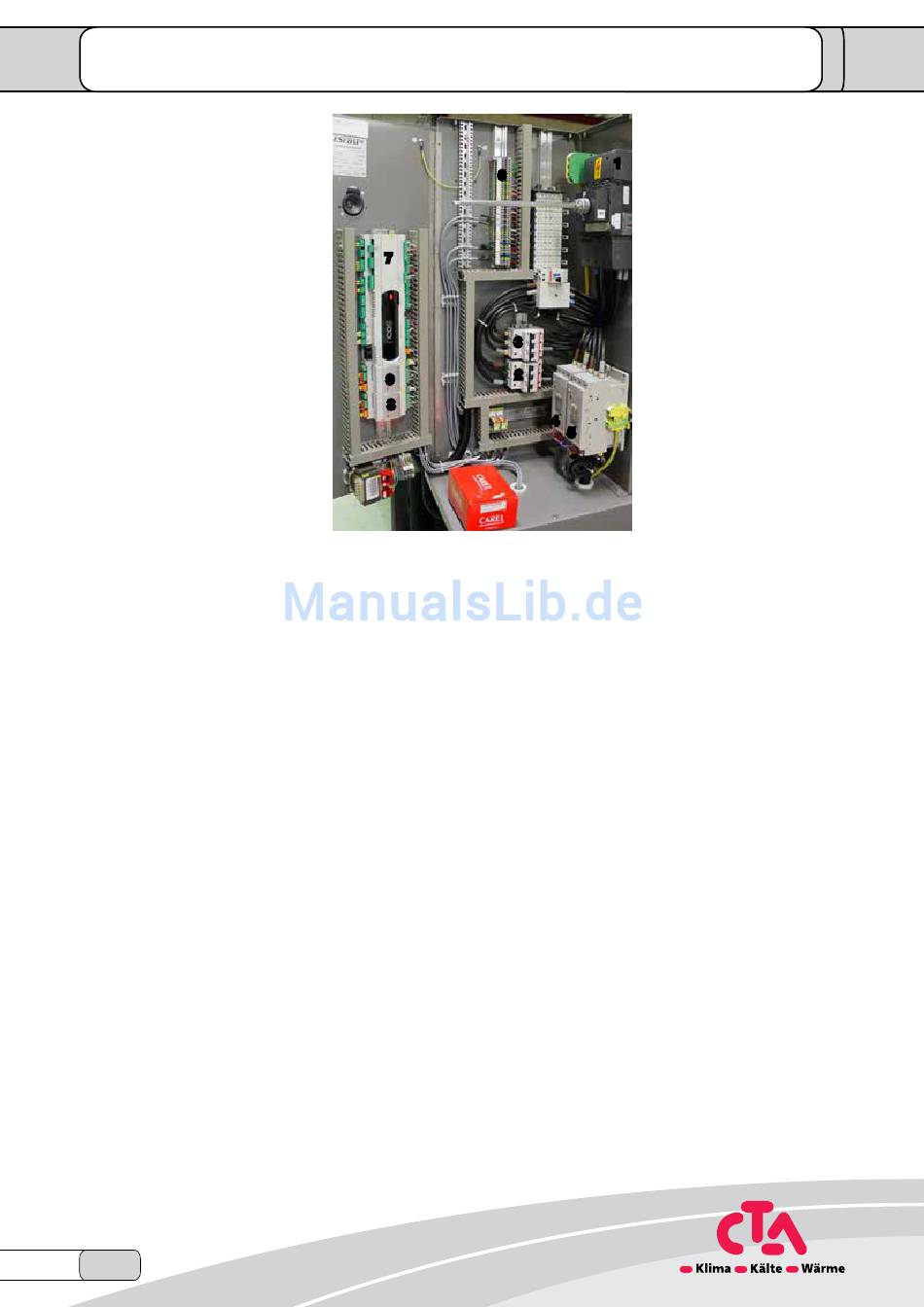

Optipro Elektrotableau
Legende:
1. Haupteinspeisung
2. LS Verdichter Kreis 1
3. LS Verdichter Kreis 2
4. Softstarter Kreis 1
5. Softstarter Kreis 2
6. Klemmen extern (ext. Freigabe, Aussenfühler etc.)
7. Hauptregler, Klemmenplan siehe Elektroschema
8. Regler EVD Einspritzventil Kreis 1
9. Regler EVD Einspritzventil Kreis 2
quellenkreis:
Das Befüllen des Quellenkreises ist in der Anleitung „Befüllen einer Erd-
wärmesondenanlage" beschrieben. Die Spül-, Füll- und Entleerstutzen
müssen bauseits eingebaut werden.
Heizkreis:
Anlage auf Systemdruck über bauseitige Füllstutzen füllen.
Wasserqualität:
Die Anforderungen an die Wasserqualität sind nach der SWKI-Richtlinie
BT 102-1 Wasserbeschaffenheit für Gebäudetechnikanlagen einzuhal-
o
ten.
