CTA Optipro 110ed Bedienungsanleitung Seite 19

15
16
13
17 21
3
18
13
1
14
14
7
9
22
19
11
8
12
15
16
13
13
18
21
14 3
17
14
1
7
22
19
11
12

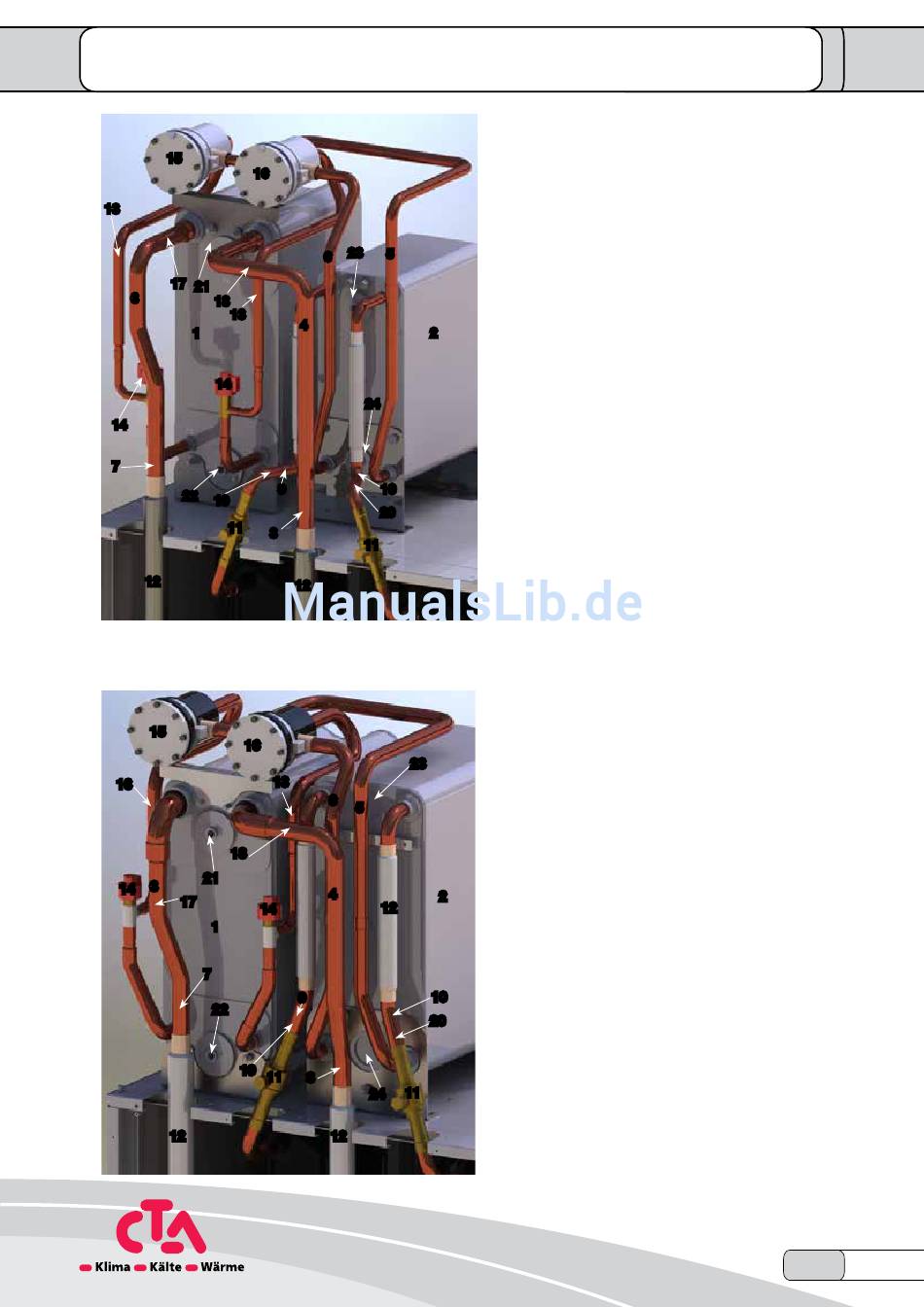

4 Funktion / Aufbau
23
5
6
4
2
24
10
20
11
12
23
6
5
4
2
12
10
9
20
8
11
24
12
www.cta.ch
© CTA 08/2013
1. Verdampfer (Plattenwärmetau-
scher)
2. Kondensator (Plattenwärmetau-
scher)
3. Saugleitung Kreis 1
4. Saugleitung Kreis 2
5. Flüssigkeitsleitung Kreis 2
6. Flüssigkeitsleitung Kreis 1
7. Niederdrucktransmitter Kreis 1
8. Niederdrucktransmitter Kreis 2
9. Hochdrucktransmitter Kreis 1
10. Hochdrucktransmitter Kreis 2
11. Kugelabsperrventil
12. Vibrationsabsorber
13. Schauglas
14. Expansionsventil
15. Filtertrockner Kreis 2
16. Filtertrockner Kreis 1
17. Temperaturfühler Sauggas Kreis 1
18. Temperaturfühler Sauggas Kreis 2
19. Temperaturfühler Heissgas Kreis 1
20. Temperaturfühler Heissgas Kreis 2
21. Tauchfühler Quelle Eintritt
22. Tauchfühler Quelle Austritt
23. Tauchfühler Heizung Austritt
24. Tauchfühler Heizung Eintritt
Technische Aenderungen vorbehalten
