4.2
Aufbau und Komponen-
ten der Wärmepumpe
18
Technische Aenderungen vorbehalten
4 Funktion / Aufbau
Eine Wärmepumpe besteht im wesentlich aus:
•
Gehäuseteil
•
Elektrotableau inkl. Wärmepumpenregler
•
Hydraulische Anschlüsse auf der Gewinnungsseite (Sole- oder
Grundwasserkreis) und Wärmeabgabeseite
•
Kälteteil, inkl. vollhermetischen Kompressoren
In den CTA „Optipro" Wärmepumpen sind der Kälteteil und das Elektrota-
bleau im Wärmepumpengehäuse integriert. Die hydraulischen Hauptkom-
ponenten (Umwälzpumpen, Expansionsgefässe, sowie Sicherheitsventile)
müssen auf die Leistungsstufen zum Kälteteil abgestimmt zusätzlich vom
Installateur geplant und extern eingebaut werden.

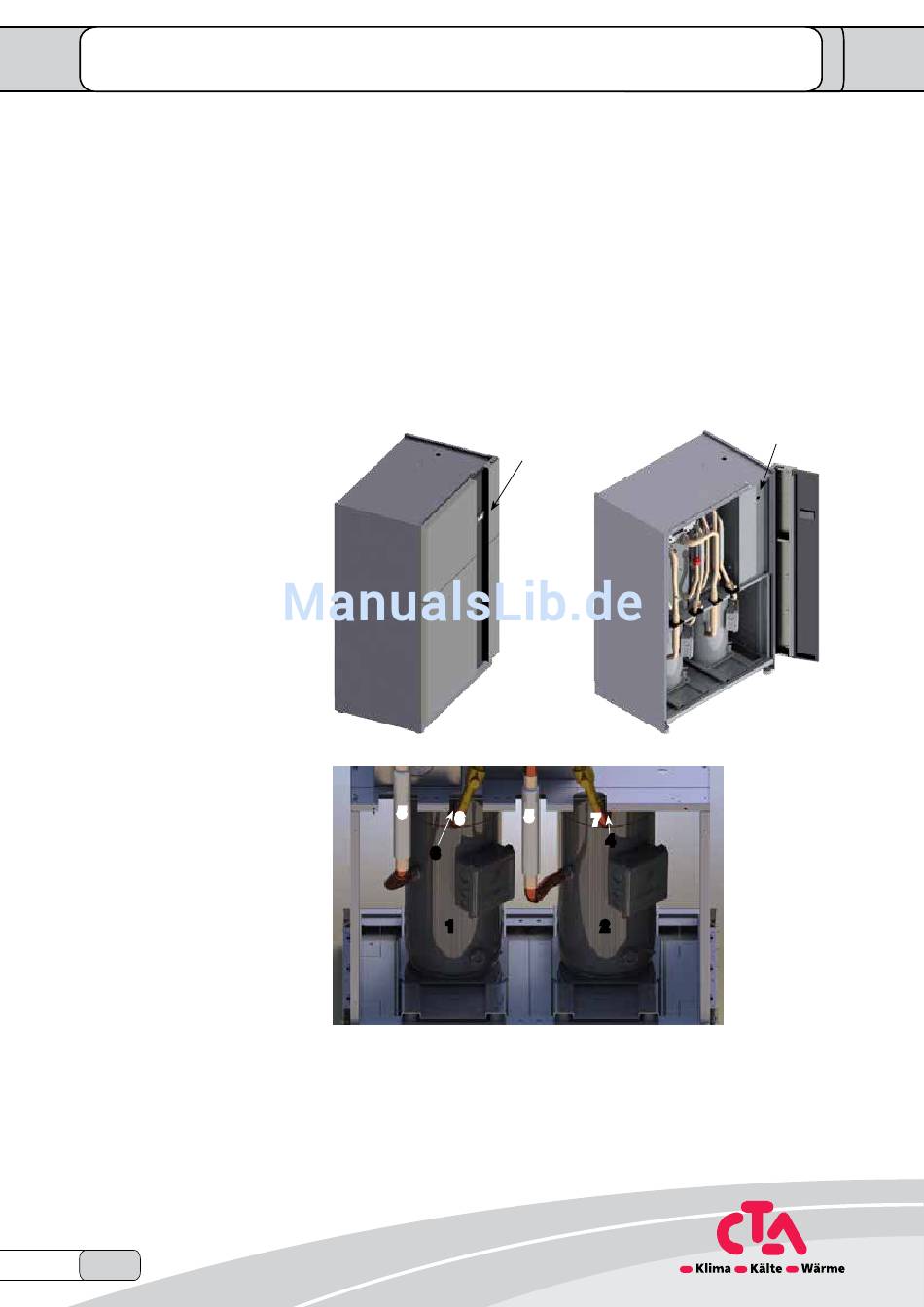

CTA Optiheat Wärmepumpe "Optipro"
Optipro geschlossen
5
6
3
1
Unterer Geräteteil offen
Legende:
1
Verdichter Kreis 1
2.
Verdichter Kreis 2
3.
Hochdruckpressostat Kreis 1
4.
Hochdruckpressostat Kreis 2
© CTA 08/2013
Bedienfeld Wärme-
pumpenregler
Optipro offen
5
7
4
2
5.
Vibrationsabsorber
6.
Heissgasleitung Kreis 1
7.
Heissgasleitung Kreis 2
www.cta.ch
Hauptschalter
