9.3 Linearizzazione utente
(±100mV/500 )

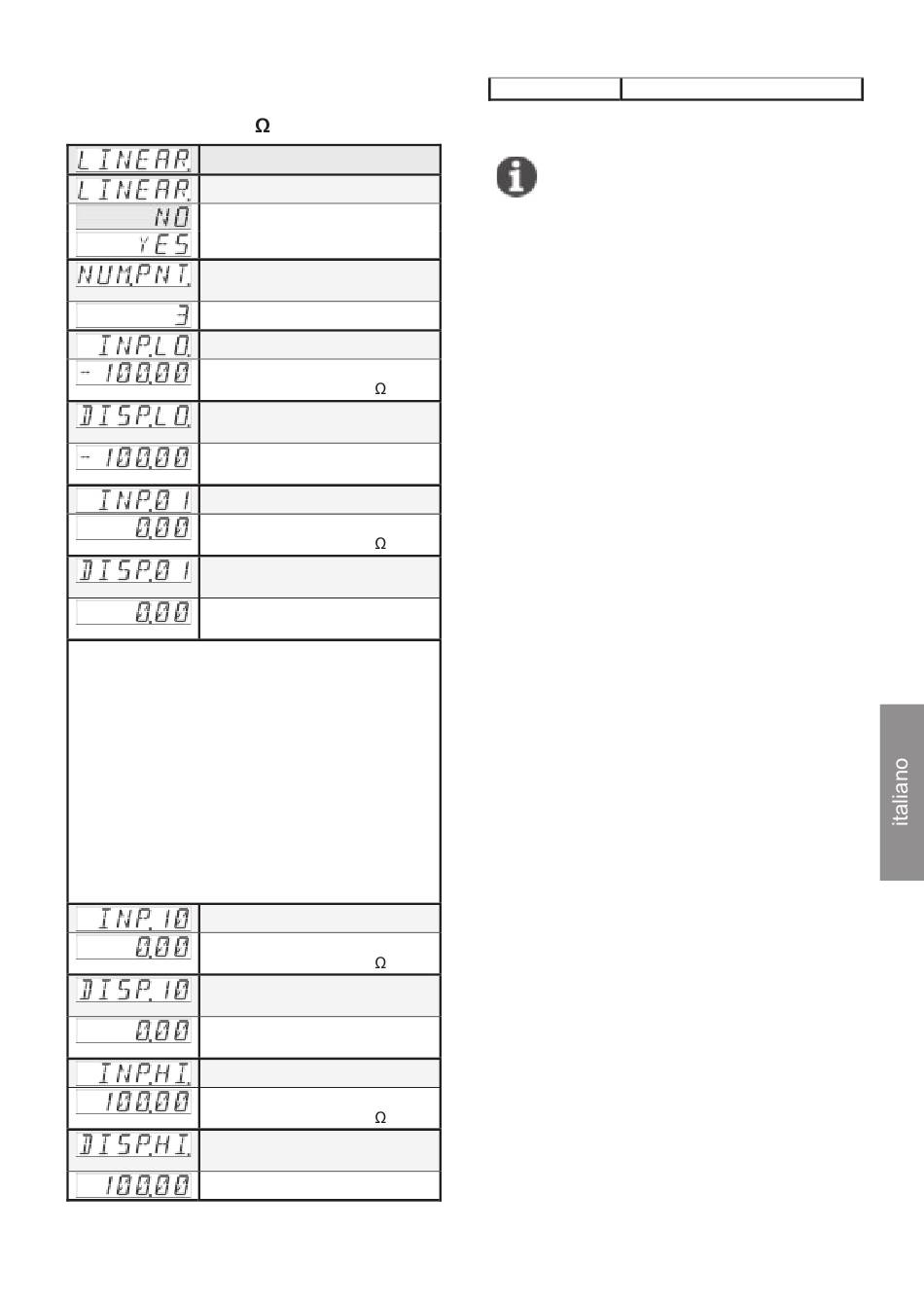

Menu Linearizzazione utente
Linearizzazione utente
Linearizzazione disattivata
Linearizzazione attivata
Numero dei punti di
linearizzazione
Campo di valori 3 ... 12
Valore di entrata iniziale
Campo di valori dipendente dal
campo di misurazione [ / mV]
Valore di visualizzazione
iniziale per INP.LO.
Campo di valori
-199999 ... +999999 e DP
Valore di entrata 1
Campo di valori dipendente dal
campo di misurazione [ / mV]
Valore di visualizzazione per
INP.01.
Campo di valori
-199999 ... +999999 e DP
Max. 12 punti di linearizzazione possibili
Per ogni punto di linearizzazione (LP) si devono
inserire un valore d'entrata INP. (Inserimento del
valore del sensore dall'entrata analogica in unità
fisica) e un valore di visualizzazione
corrispondente DISP: (Inserimento del valore di
visualizzazione correlato al valore del sensore).
I punti di linearizzazione (LP) possono essere
inseriti in qualsiasi sequenza. Vengono
classificati in ordine ascendente per la funzione
di linearizzazione nel firmware. E' possibile una
linearizzazione con crescita negativa.
Valore di entrata 10
Campo di valori dipendente dal
campo di misurazione [ / mV]
Valore di visualizzazione per
INP.10.
Campo di valori
-199999 ... +999999 e DP
Valore di entrata finale
Campo di valori dipendente dal
campo di misurazione [ / mV]
Valore di visualizzazione finale
per INP.HI.
Campo di valori
www.kuebler.com
-199999 ... +999999 e DP
Le funzioni LO.LIM e HI.LIM limitano l'area
editabile.
Il valore di HI.LIM deve essere sempre più
grande rispetto al valore di LO.LIM.
Pagina 11
