10.9 Gerätesicherheit
Auslegung nach: EN61010 Teil 1
Schultzklasse: Schutzklasse 2
Einsatzgebiet: Verschmutzungsgrad 2

10.10 Mechanische Daten

Gehäuse: Schalttafeleinbaugehäuse
nach DIN 43 700, RAL 7021
Abmessungen: 96 x 48 x 102 mm
Schalttafelausschnitt:92
Einbautiefe: ca. 92 mm inkl. Klemmen
Gewicht: ca. 180 g
Schutzart: IP 65 (frontseitig)
Gehäusematerial: Polycarbonat UL94 V-2
Vibrationsfestigkeit: 10 - 55 Hz / 1 mm / XYZ
EN60068-2-6 30 min in jede Richtung
Schockfestigkeit:
EN60068-2-27 100G / XYZ
3 mal in jede Richtung
EN60068-2-29 10G / 6 ms / XYZ
2000 mal in jede Richtung
Reinigung: Die Frontseite darf nur mit
einem weichen, mit Wasser
angefeuchteten Tuch
gereinigt werden.
10.11 Anschlüsse
Spannungsversorgung und Ausgänge:
Schraubklemme, 8-polig, RM5,00
Aderquerschnitt, max. 2,5 mm²
Signal- und Steuereingänge:
Schraubklemme, 9-polig, RM 3,50
Aderquerschnitt, max. 1,5 mm²

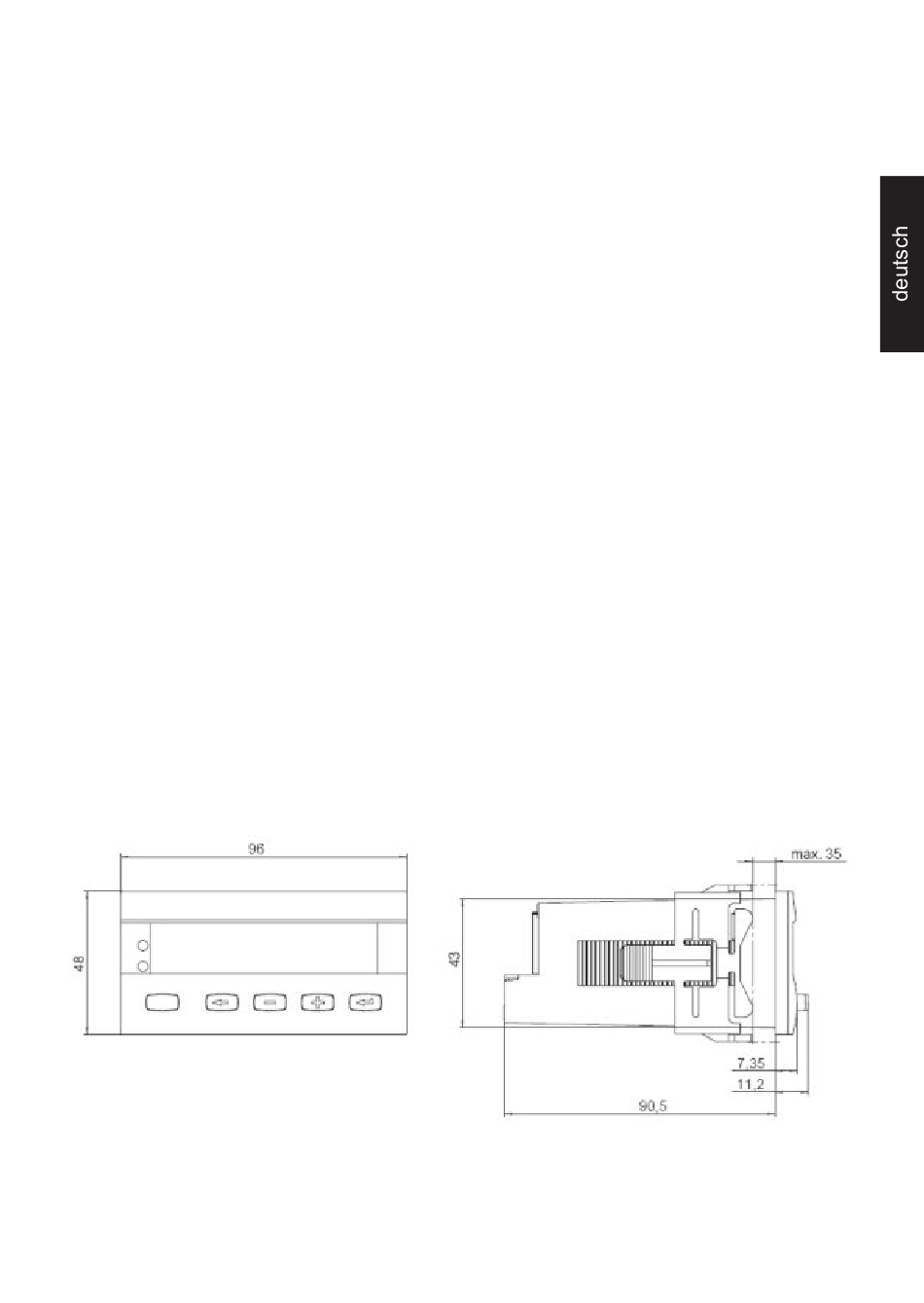

11 Maßbilder
Schalttafelausschnitt: 92
