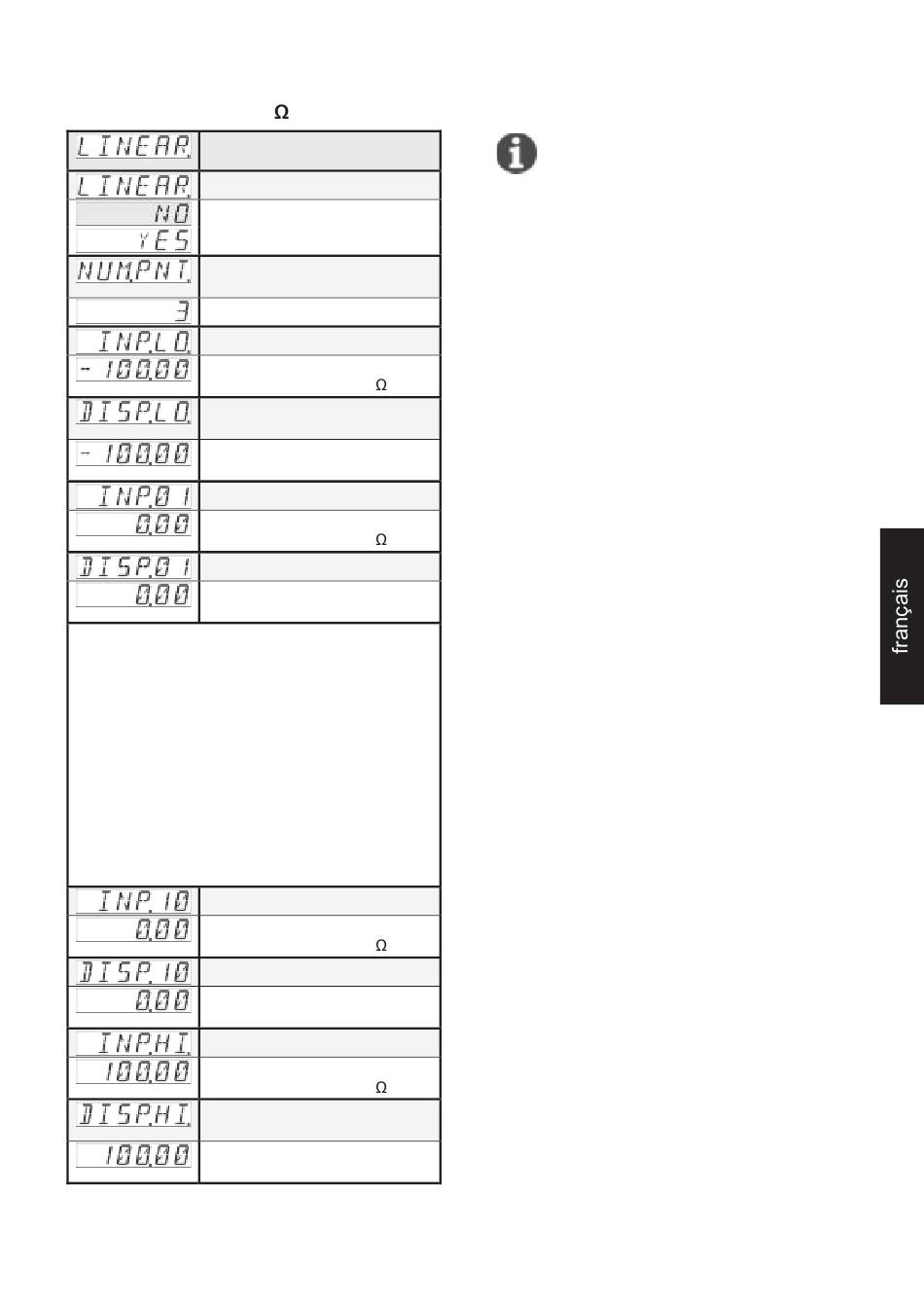

9.3 Linéarisation utilisateur
(±100 mV / 500 )
Menu Linéarisation
utilisateur
Linéarisation utilisateur
Linéarisation désactivée
Linéarisation activée
Nombre de points de
linéarisation
Plage de valeurs 3 ... 12
Valeur d'entrée initiale
Plage de valeurs déterminée
par la plage de mesure [ / mV]
Valeur à afficher initiale pour
INP.LO.
Plage de valeurs
-199999 ... +999999 et DP
Valeur d'entrée 1
Plage de valeurs déterminée
par la plage de mesure [ / mV]
Valeur à afficher pour INP.01.
Plage de valeurs
-199999 ... +999999 et DP
12 points de linéarisation maximum
Il faut saisir, pour chaque point de linéarisation
(LP), une valeur d'entrée INP. (saisie de la valeur
de la sonde à l'entrée analogique en une unité
physique) et la valeur à afficher DISP:
correspondante (saisie de la valeur à afficher
affectée à la valeur de la sonde). Les points de
linéarisation (LP) peuvent être saisis dans
n'importe quel ordre. Ils sont classés par le
logiciel dans l'ordre croissant pour la fonction de
linéarisation. Une linéarisation avec une pente
descendante est possible.
Valeur d'entrée 10
Plage de valeurs déterminée
par la plage de mesure [ / mV]
Valeur à afficher pour INP.10.
Plage de valeurs
-199999 ... +999999 et DP
Valeur d'entrée finale
Plage de valeurs déterminée
par la plage de mesure [ / mV]
Valeur à afficher finale pour
INP.HI.
Plage de valeurs
-199999 ... +999999 et DP
www.kuebler.com
Les fonctions LO.LIM et HI.LIM délimitent
la zone éditable.
La valeur de HI.LIM doit toujours être
supérieure à la valeur de LO.LIM.
