Kübler CODIX 566 Bedienungsanleitung
Prozess-steuergeräte für dehnungsmessstreifen (dms) mit totalisatorfunktion
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

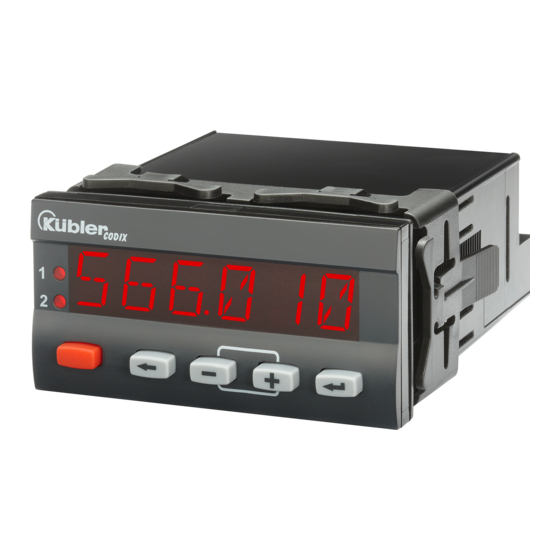

CODIX 566
Bestellschlüssel
6.56X.X1X.X00
Spannungsversorgung
Ausgänge
Front
Gerätetyp
0 = 90 ... 260 V AC
3 = 10 ... 30 V DC
0 = Relais
0 = Kübler-Ausführung
A = Neutrale Ausführung
4 = Temperaturmessgerät
5 = Normsignalmessgerät
6 = DMS-Messgerät
Prozess-Steuergeräte
für Dehnungsmessstreifen (DMS)
mit Totalisatorfunktion
Process Controllers
for Strain Gauge inputs
with Totaliser function
Contrôleurs de process
pour jauges de contrainte
avec fonction totalisateur
Controllore di processo
per ponti estensimetrici
con funzione totalizzatore
Controlador de proceso
para puentes extensométricos
con función de totalizador
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Kübler CODIX 566
Inhaltszusammenfassung für Kübler CODIX 566
- Seite 1 CODIX 566 Prozess-Steuergeräte für Dehnungsmessstreifen (DMS) mit Totalisatorfunktion Process Controllers for Strain Gauge inputs with Totaliser function Contrôleurs de process pour jauges de contrainte avec fonction totalisateur Controllore di processo per ponti estensimetrici con funzione totalizzatore Controlador de proceso para puentes extensométricos con función de totalizador...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Sicherheits- und Warnhinweise Bestimmungsgemäßer Gebrauch Schalttafeleinbau Elektrische Installation Beschreibung Anzeige/Bedienelemente Blockschaltbild Anschlussbelegung Bedienkonzept (Betriebsmode) Programmierung Funktionsgruppen Hilfetext (Laufschrift) Signaleingänge Anwender-Linearisierung Funktion Multifunktionstaste (MP-Taste) und Multifunktionseingänge (MP-INP) 9.4.1 Multifunktions-Taste 9.4.2 Multifunktions-Eingänge Totalisatorfunktion Grenzwertüberwachung 10 Messkreisüberwachung 11 Technische Daten 11.1 Allgemeine Daten 11.2 Meßsignaleingänge 11.3 Steuereingänge MPI 1 / MPI 2 11.4 Alarmausgänge... -
Seite 3: Vorwort
Vorwort Schalttafeleinbau Lesen Sie vor der Montage und der Montieren Sie das Gerät entfernt Inbetriebnahme diese Bedienungs- von Wärmequellen und vermeiden anleitung durch. Beachten Sie zu Ihrer Sie direkten Kontakt mit ätzenden eigenen Sicherheit und der Flüssigkeiten, heißem Dampf oder VORSICHT Betriebssicherheit alle Warnungen und ähnlichen. -
Seite 4: Beschreibung
Beschreibung Digitale Anzeige zur Darstellung von Messwerten sowie zur Überwachung von Grenzwerten im industriellen Einsatzbereich. 6-stellige 14-Segment-LED-Anzeige, 14 mm, zur Messwertanzeige und Dialogführung • Zuschaltbare Laufschrift als Hilfetext • Sprache für den Hilfetext in Deutsch oder Englisch wählbar • Signaleingang für Dehnungsmessbrücken 3,3 mV/V, 3,0 mV/V, 2,0 mV/V, 1,5 mV/V und 1,0 mV/V •... -
Seite 5: Blockschaltbild
Blockschaltbild Anschlussbelegung Seite 5... -
Seite 6: Bedienkonzept (Betriebsmode)
Bedienkonzept (Betriebsmode) Seite 6... -
Seite 7: Programmierung
Programmierung Einstieg in das Programmiermenü > 3 sec • Während der Programmierung sind die Relais inaktiv (nicht bestromt). • Beim Verlassen des Programmiermenü über SAVE werden Minimalwert, Maximalwert und Totalisatorwert gelöscht. Einstieg in das Programmiermenü / Funktionsgruppe wählen / Programmiermenü verlassen Seite 7... - Seite 8 Funktion wählen / Parameter einstellen / Parameter übernehmen Funktionsgruppen Funktion Parameter Werkseinstellungen sind grau hinterlegt. Seite 8...
-
Seite 9: Funktionsgruppen
Wähle Anzeige-Endwert für Funktionsgruppen INP.HI. Hilfetext (Laufschrift) Wertebereich -199999 … +999999 und DP Menü Hilfetext Wähle Eingangsfilter Wähle Hilfetext Mit dem Funktion Filter wird angegeben, wie viele - eine gestartete Laufschrift Messzyklen für die gleitende kann mit jeder Programmier- Mittelwertbildung taste abgebrochen werden herangezogen werden Wertebereich 1 …... -
Seite 10: Anwender-Linearisierung
Anwender-Linearisierung Der Wertebereich für die Eingangswerte Menü User-Linearisierung wird in % eingegeben. D.h. bei einer Wähle User-Linearisierung Sensorspannung von 10 V und einer Linearisierung Aus Sensorempfindlichkeit von 3,3mV/V entsprechen 33mV einem Eingangswert Linearisierung Ein von 100 %. Wähle Anzahl der Linearisierungspunkte Die Funktionen LO.LIM und HI.LIM begrenzen den editierbaren Bereich. - Seite 11 Beispiel für Lineare Skalierung Beispiel 1: -100 % … +100 % = -600 … 600 Beispiel 2: -60 % … +80 % = 300 … -400 Beispiel 3: 0 % … +100 % = 400 … 700 Beispiel für Nichtlineare Skalierung Seite 11...
-
Seite 12: Funktion Multifunktionstaste (Mp-Taste) Und Multifunktionseingänge
Multifunktions-Eingang 2 kurz aktivieren. Funktion Multifunktionstaste (MP-Taste) und Neuer Messwert für Totalisator Multifunktionseingänge übernehmen (MP-INP) In Funktionsgruppe MP.KEY Funktion Tarieren ACK.TOT auf ON programmieren. Im Betriebsmode den Totalisator (TOTAL) wählen In Funktionsgruppe MP.KEY Funktion TARA und MP-Taste kurz betätigen. auf ON programmieren. Im Betriebsmode den In Funktionsgruppe MP.INP Funktion MP.INP1 aktuellen Messwert (ACTUAL) wählen und MP- bzw. -
Seite 13: Multifunktions-Taste
9.4.1 Multifunktions-Taste 9.4.2 Multifunktions-Eingänge Menü Funktion MP-Taste Menü Funktion MP-Eingänge Wähle Funktion Tarieren mit Wähle Funktion MP-Eingang 1 MP-Taste Keine Funktion - nur wenn aktueller Messwert in der Anzeige MIN-Wert löschen MAX-Wert löschen MIN- und MAX-Wert löschen Wähle Funktion MIN-Wert mit Ausgang-Latch zurücksetzen MP-Taste löschen - nur wenn Ausgang im... -
Seite 14: Totalisatorfunktion
Totalisatorfunktion Wähle Dezimalpunkt für Totalisator (anzeigend) Menü Totalisator Wähle Wert für Schleichmengenunterdrückung 0.00 0.000 Wertebereich 0.0000 -199999 … +999999 und DP 0.00000 Wähle Wert für Multiplikationsfaktor Mit einem ACK.TOT wird der aktuelle Messwert Wertebereich (Durchsatzleistung) auf den Gesamtsummen- 0.00001 … 9.99999 speicher aufsummiert. -
Seite 15: Grenzwertüberwachung
Grenzwertüberwachung Wähle Ausgangs-Ansteuerung Bei steigendem Messsignal Menü Alarmausgang 1 Bei fallendem Messsignal Wähle Betriebsart Bandbegrenzung Wähle Alarm-Zustand Automatik-Betrieb Speicher-Betrieb Bei Alarm Ausgang aktiv - nicht bei Bandbegrenzung Bei Alarm Ausgang inaktiv Wähle Messwertquelle für Wähle Einschalt-Hysterese Alarmausgang 1 Wertebereich Aktueller Messwert 0 …... - Seite 16 Ansteuerung bei steigendem Meßsignal Ansteuerung bei fallendem Meßsignal Seite 16...
-
Seite 17: Messkreisüberwachung
Ansteuerung Bandbegrenzung 10 Messkreisüberwachung Untere Anzeige- Obere Anzeige- Untere Mess- Obere Mess- Fühler-/Leitungs- bereichsgrenze bereichsgrenze bereichsgrenze bereichsgrenze kurzschluss Fühler-/Leitungs- bruch Messbereich 1) 2) 3,3 mV/V 3,0 mV/V 2,0 mV/V 1,5 mV/V 1,0 mV/V Signalisierung blinkend blinkend blinkend blinkend blinkend ( = wird erkannt) 1) Leitungskurzschluss zwischen Signaleingang + und Signaleingang –... -
Seite 18: Technische Daten
11 Technische Daten 11.6 Sensorversorgungsspannung AC-Versorgung: 24 V DC 15 %, 30 mA 11.1 Allgemeine Daten 10 V DC 1 %, 30 mA Anzeige: 6-stellige, 14-Segment-LED DC-Versorgung: 10 V DC 1 %, 30 mA Ziffernhöhe: 14 mm Datensicherung: > 10 Jahre, EEPROM 11.7 Klimatische Bedingungen Bedienung:... -
Seite 19: Maßbilder
12 Maßbilder +0,8 +0,6 Schalttafelausschnitt: 92 x 45 Seite 19... -
Seite 20: Hilfstexte
13 Hilfstexte PROG. KEINE PROGRAMMIERUNG PROG. PROGRAMMIERUNG STARTEN HLP.TXT. HAUPTMENUE HILFETEXT WAEHLEN HLP.TXT. HILFSTEXTE EIN HLP.TXT HILFETEXT AUS SL.LANG. SPRACHE DEUTSCH SL.LANG. LANGUAGE ENGLISH INPUT. HAUPTMENUE SIGNALEINGANG RANGE 3.3MV/V MESSBEREICH 3.3MV/V RANGE 3.0MV/V MESSBEREICH 3.0MV/V RANGE 2.0MV/V MESSBEREICH 2.0MV/V RANGE 1.5MV/V MESSBEREICH 1.5MV/V RANGE... -
Seite 21: Ueberschreitung Des Anzeigebereichs
MP.INP. HAUPTMENUE MP-EINGAENGE MP.INP.x NO.FUNC. KEINE FUNKTION MP.INP.x RES.MIN. FUNKTION MINIMALWERT LOESCHEN MP.INP.x RES.MAX. FUNKTION MAXIMALWERT LOESCHEN MP.INP.x R.PEAKS FUNKTION MININIMALWERT/MAXIMALWERT LOESCHEN MP.INP.x RES.REL. FUNKTION AUSGANG-LATCH ZURUECKSETZEN MP.INP.x DISP.HD. FUNKTION ANZEIGE HALTEN MP.INP.x LOC.ALR. FUNKTION GRENZWERTEINSTELLUNG SPERREN MP.INP.x LOC.PRG. FUNKTION PROGRAMMIERUNG SPERREN MP.INP.x LOC.KEY FUNKTION TASTEN SPERREN... -
Seite 42: Help Texts
13 Help Texts PROG. NO PROGRAMMING PROG. START PROGRAMMING HLP.TXT. MAIN MENU SELECT HELPTEXT HLP.TXT. HELPTEXTS ON HLP.TXT HELPTEXTS OFF SL.LANG. SPRACHE DEUTSCH SL.LANG. LANGUAGE ENGLISH INPUT. MAIN MENU SIGNAL INPUT RANGE 3.3MV/V INPUT RANGE 3.3MV/V RANGE 3.0MV/V INPUT RANGE 3.0MV/V RANGE 2.0MV/V INPUT RANGE 2.0MV/V... - Seite 43 ACK.TOT. FUNCTION ADD MEASURED VALUE TO TOTALIZER ON MP.INP. MAIN MENU MP-INPUTS MP.INP.x NO.FUNC. NO FUNCTION MP.INP.x RES.MIN. FUNCTION RESET MIN VALUE MP.INP.x RES.MAX. FUNCTION RESET MAX VALUE MP.INP.x R.PEAKS FUNCTION RESET MIN/MAX VALUES MP.INP.x RES.REL. FUNCTION RESET OUTPUT-LATCH MP.INP.x DISP.HD.
-
Seite 64: Textes D'aide
13 Textes d’aide PROG. NO PROGRAMMING PROG. START PROGRAMMING HLP.TXT. MAIN MENU SELECT HELPTEXT HLP.TXT. HELPTEXTS ON HLP.TXT HELPTEXTS OFF SL.LANG. SPRACHE DEUTSCH SL.LANG. LANGUAGE ENGLISH INPUT. MAIN MENU SIGNAL INPUT RANGE 3.3MV/V INPUT RANGE 3.3MV/V RANGE 3.0MV/V INPUT RANGE 3.0MV/V RANGE 2.0MV/V INPUT RANGE 2.0MV/V... - Seite 65 ACK.TOT. FUNCTION ADD MEASURED VALUE TO TOTALIZER ON MP.INP. MAIN MENU MP-INPUTS MP.INP.x NO.FUNC. NO FUNCTION MP.INP.x RES.MIN. FUNCTION RESET MIN VALUE MP.INP.x RES.MAX. FUNCTION RESET MAX VALUE MP.INP.x R.PEAKS FUNCTION RESET MIN/MAX VALUE MP.INP.x RES.REL. FUNCTION RESET OUTPUT-LATCH MP.INP.x DISP.HD.
-
Seite 86: Testi Di Aiuto
13 Testi di aiuto PROG. NO PROGRAMMING PROG. START PROGRAMMING HLP.TXT. MAIN MENU SELECT HELPTEXT HLP.TXT. HELPTEXTS ON HLP.TXT HELPTEXTS OFF SL.LANG. SPRACHE DEUTSCH SL.LANG. LANGUAGE ENGLISH INPUT. MAIN MENU SIGNAL INPUT RANGE 3.3MV/V INPUT RANGE 3.3MV/V RANGE 3.0MV/V INPUT RANGE 3.0MV/V RANGE 2.0MV/V INPUT RANGE 2.0MV/V... - Seite 87 MP.INP.x RES.MAX. FUNCTION RESET MAX VALUE MP.INP.x R.PEAKS FUNCTION RESET MIN/MAX VALUE MP.INP.x RES.REL. FUNCTION RESET OUTPUT-LATCH MP.INP.x DISP.HD. FUNCTION DISPLAY HOLD MP.INP.x LOC.ALR. FUNCTION LOCK EDITING ALARM VALUES MP.INP.x LOC.PRG. FUNCTION LOCK PROGRAMMING MP.INP.x LOC.KEY FUNCTION LOCK KEYS MP.INP.x TARA FUNCTION TARA MP.INP.x...
-
Seite 108: Textos De Ayuda
13 Textos de ayuda PROG. NO PROGRAMMING PROG. START PROGRAMMING HLP.TXT. MAIN MENU SELECT HELPTEXT HLP.TXT. HELPTEXTS ON HLP.TXT HELPTEXTS OFF SL.LANG. SPRACHE DEUTSCH SL.LANG. LANGUAGE ENGLISH INPUT. MAIN MENU SIGNAL INPUT RANGE 3.3MV/V INPUT RANGE 3.3MV/V RANGE 3.0MV/V INPUT RANGE 3.0MV/V RANGE 2.0MV/V INPUT RANGE 2.0MV/V... - Seite 109 MP.INP. MAIN MENU MP-INPUTS MP.INP.x NO.FUNC. NO FUNCTION MP.INP.x RES.MIN. FUNCTION RESET MIN VALUE MP.INP.x RES.MAX. FUNCTION RESET MAX VALUE MP.INP.x R.PEAKS FUNCTION RESET MIN/MAX VALUE MP.INP.x RES.REL. FUNCTION RESET OUTPUT-LATCH MP.INP.x DISP.HD. FUNCTION DISPLAY HOLD MP.INP.x LOC.ALR. FUNCTION LOCK EDITING ALARM VALUES MP.INP.x LOC.PRG.
- Seite 110 Fritz Kübler GmbH Zähl- und Sensortechnik Schubertstrasse 47 D-78054 Villingen-Schwenningen Germany Tel: +49 7720 3903 - 0 Fax +49 7720 21564 info@kuebler.com www.kuebler.com...
