Temperatur-Steuergeräte
LED-Temperatur-Steuergeräte
DC AC
100 ... 240 V
10 ... 30 V
6 LEDs
Spannungsversorgung 14 Segment
LED-Anzeige
000000
000000
- 20° + 65°
DIN 96 x 48
Temperatur- DIN Frontplatte Einbau in
bereich Mosaiksysteme
Bedienerfreundlich
• Praktische Kurzanleitungskarte für die Parametrisierung und
die Bedienung des Gerätes.
• Hilfstext als Laufschrift.
• Gut lesbare 14-Segment LED-Anzeige, 6-stellig, 14 mm hoch.
• Einfache Programmierung durch 4 frontseitige Tasten.
• Eine frontseitige Taste sowie 2 zusätzliche Eingänge können
anwendungsspezifisch programmiert werden.
• Kennlinien für Thermoelemente und Temperaturwiderstand fest
hinterlegt.
• Min- / Max-Speicher einzeln rückstellbar.
Bestellschlüssel
a
Gerätetyp
1)
4 = Temperaturmessgerät
b Ausgänge
0 = Relais 1)
c
Spannungsversorgung
1)
0 = 100 ... 240 V AC, ±10 %
1)
3 = 10 ... 30 V DC
d Weitere Ausgänge (optional)
0 = keine 1)
9 = Analogausgang
(nur bei DC-Spannungsversorgung)
1) Lagertypen.
298
www.kuebler.com
Für Temperatursensoren mit Grenzwert (AC+DC)
RoHS
Klartext- Anzeige-
programmierung linearisierung
mA, V
Handschuh Analogausgang
bedienung optional
6.56 4 . 0 1 0 . X 0 X
a b c d
Lieferumfang:
· Prozessgerät
· Spannbügel
· Dichtung
· Bedienungsanleitung multilingual
· 1 Blatt selbstklebende Symbole
· Kurzanleitungskarte

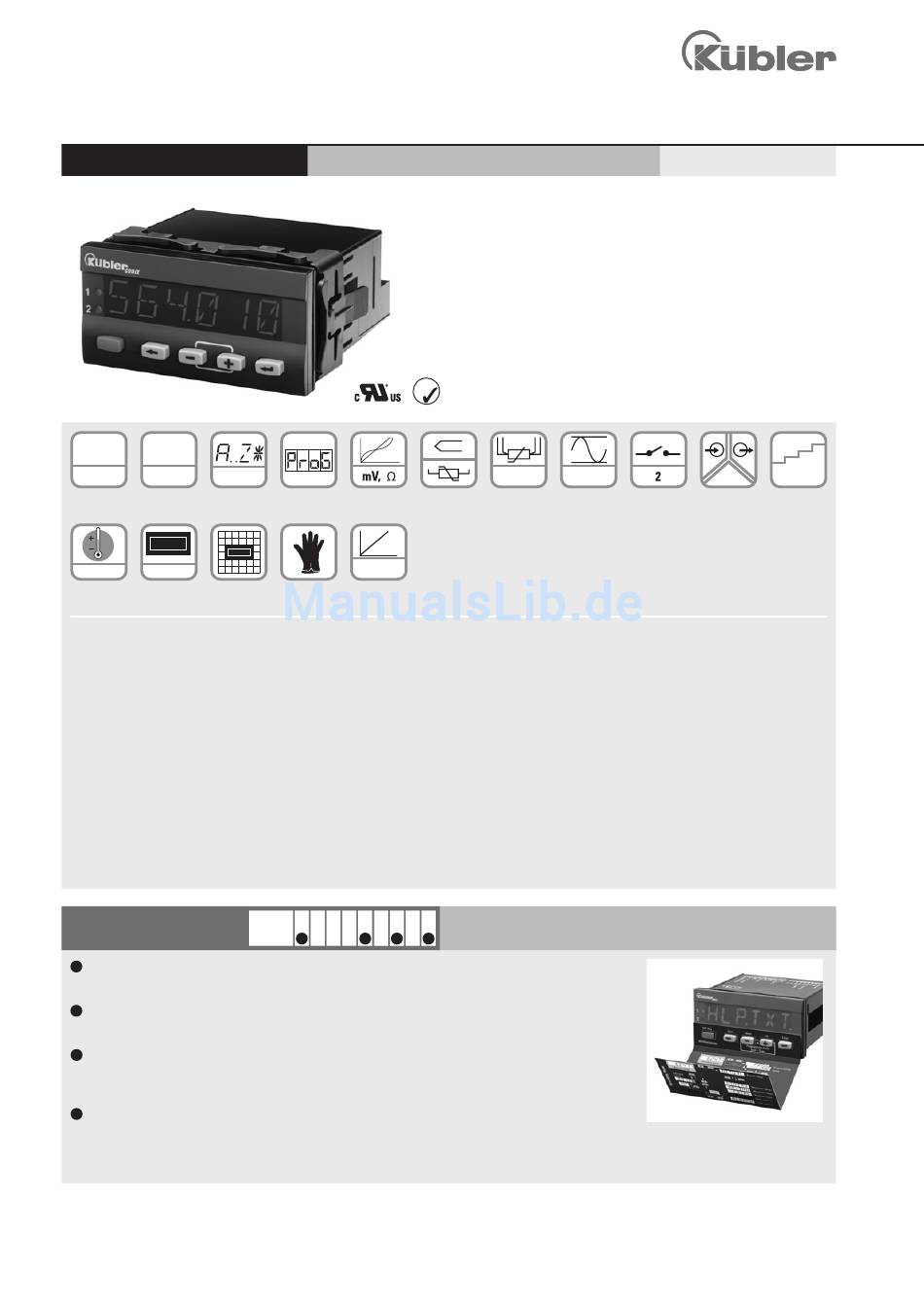

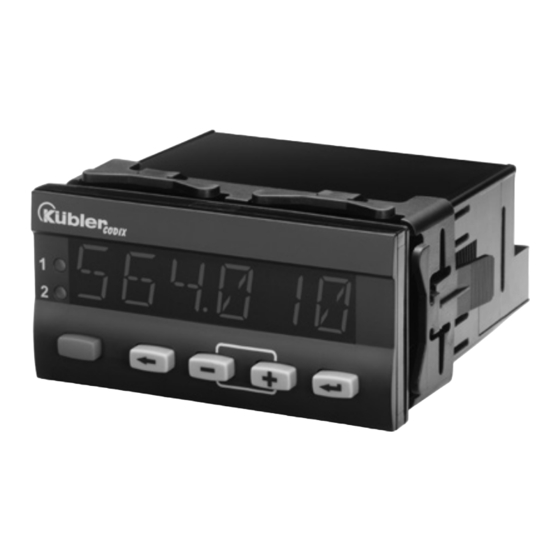

Das Temperatur-Steuergerät Codix 564 zeigt in hoher Auflösung
Temperaturwerte an und überwacht und regelt 2 Grenzwerte.
Alle gängigen Temperatursensoren, wie die Thermoelemente B, E,
J, K, N, R, S und T sowie mV-Eingänge, Pt100 und Widerstandsein-
gänge, können an das Gerät angeschlossen werden.
Diese schnellen Anzeigen setzen neue Maßstäbe in puncto Be-
dienerfreundlichkeit. Dank gut lesbarer 14-Segment LED-Anzeige,
verständlicher Scroll-Hilfetexte und einer praktischen Kurzanlei-
tungskarte entfällt die lästige Lektüre umfangreicher Anleitungen.
Optional auch mit Analogausgang.
2, 3, 4 min / max
Temperatur- 2-, 3-, 4- Min- / Max-
eingang Leitertechnik Erfassung
Leistungsstark
• Messrate von 10 Messungen/Sekunde.
• Anwendungsspezifische Kennlinien über 12 Stützpunkte.
• 2 Relaisausgänge (Wechselkontakte) zur Grenzwertüber-
wachung mit Hysterese und Ein-Aus-Verzögerungsfunktion.
• Analogausgang für aktuellen Messwert, Min-Wert oder
Max-Wert.
• Hilfsspannungsausgang für den Sensor bei AC-Ausführung.
• Ein- und Ausgänge potentialgetrennt.
• Digitaler Filter 1. Ordnung zur Glättung von Anzeigeschwan-
kungen bei unstabilen Eingangssignalen.
Praktische Kurzanleitungskarte
für die Parametrisierung und die
Bedienung des Gerätes.
Die Karte kann direkt an der Front
des Gerätes angebracht und je
nach Bedarf wieder abgelöst und
erneut angebracht werden.
© Fritz Kübler GmbH, Irrtümer und Änderungen vorbehalten. 04/2018
Codix 564
15 bit
AC/DC
2 Grenzwerte Galvanische Auflösung
Trennung
