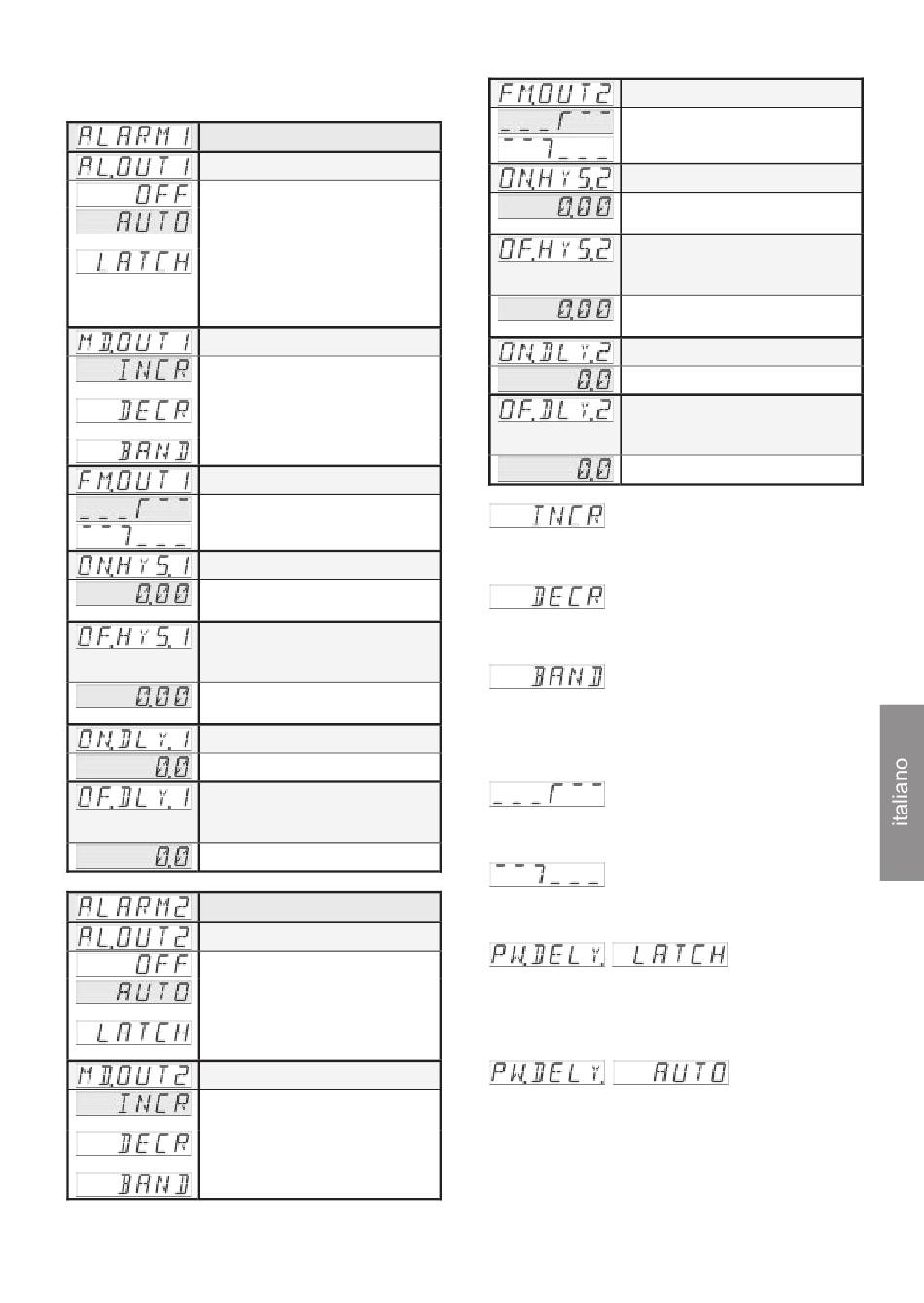

Sorveglianza dei valori limite

Menu Uscita d'allarme 1
Tipo di esercizio
Disattivato
Ripristino automatico del relè
alla fine dell'alarme
Senza ripristino automatico del
relè alla fine dell'alarme
- non in caso di limitazione
della banda passante
Comando dell'uscita
Segnale di misurazione
crescente
Segnale di misurazione
decrescente
Limitazione di banda passante.
Stato in caso di allarme
In caso di allarme: uscita attiva
In caso di allarme: uscita inattiva
Isteresi di attivazione
Campo di valori
0 ... +9999 e DP
Isteresi di disattivazione
- solo in modo ripristino
automatico
Campo di valori
0 ... +9999 e DP
Ritardo d'attivazione
Campo di valori 0.0 ... 99.9 [sec]
Ritardo di disattivazione
- solo in modo ripristino
automatico
Campo di valori 0.0 ... 99.9 [sec]
Menu uscita allarme 2
Tipo di esercizio
Disattivato
Ripristino automatico del relè
alla fine dell'alarme
Senza ripristino automatico del
relè alla fine dell'alarme
Comando dell'uscita
Segnale di misurazione
crescente
Segnale di misurazione
decrescente
Limitazione di banda passante.
www.kuebler.com
Stato in caso di allarme
In caso di allarme: uscita attiva
In caso di allarme: uscita inattiva
Isteresi di attivazione
Campo di valori
0 ... +9999 e DP
Isteresi di disattivazione
- solo in modo ripristino
automatico
Campo di valori
0 ... +9999 e DP
Ritardo d'attivazione
Campo di valori 0.0 ... 99.9 [sec]
Ritardo di disattivazione
- solo in modo ripristino
automatico
Campo di valori 0.0 ... 99.9 [sec]
Punto di commutazione ON= val. limite + isteresi ON
Punto di commutazione OFF= val. limite – isteresi OFF
Punto di commutazione ON= val. limite - isteresi ON
Punto di commutazione OFF= val. limite + isteresi OFF
Si attiva un allarme quando il valore di misurazione si
trova al di fuori di un intervallo definito (banda passante).
Punto di commutazione alto = val. limite + isteresi ON
Punto di comutazione basso = val. limite – isteresi OFF
In caso di allarme, l'uscita si attiva (relè alimentato,
LED acceso)
In caso di allarme, l'uscita si disattiva (relè non
alimentato, LED spento)
In modo senza ripristino dei relè alla fine
dell'allarme, lo stato delle uscite viene memorizzato
in caso di una messa fuori tensione e subito
ristabilito alla successiva messa sotto tensione.
In modo con ripristino automatico dei relè alla fine
dell'allarme, lo stato delle uscite non viene
memorizzata in caso di una messa fuori tensione.
Alla successiva messa sotto tensione, la
sorveglianza dei valori limite inizia solo dopo la fine
del ritardo alla messa sotto tensione (PW.DELY).
