Kübler CODIX 533 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CODIX 533:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
Fritz Kübler GmbH
Zähl- und Sensortechnik
Schubertstrasse 47
D-78054 Villingen-Schwenningen
Germany
Phone +49 7720 3903-0
Fax
+49 7720 21564
info@kuebler.com
www.kuebler.com
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kübler CODIX 533

Inhaltszusammenfassung für Kübler CODIX 533

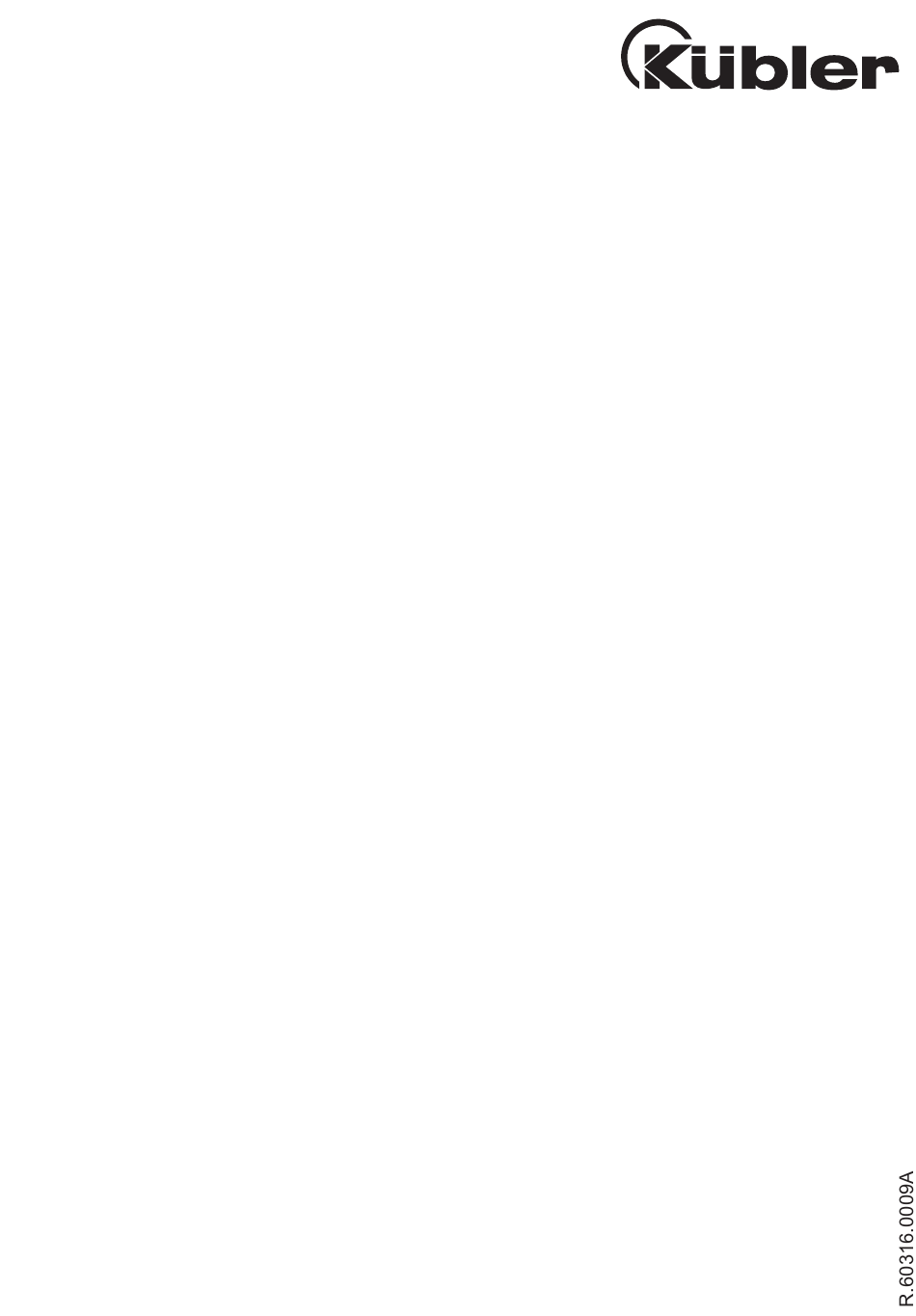

  • Seite 1 Fritz Kübler GmbH Zähl- und Sensortechnik Schubertstrasse 47 D-78054 Villingen-Schwenningen Germany Phone +49 7720 3903-0 +49 7720 21564 info@kuebler.com www.kuebler.com...

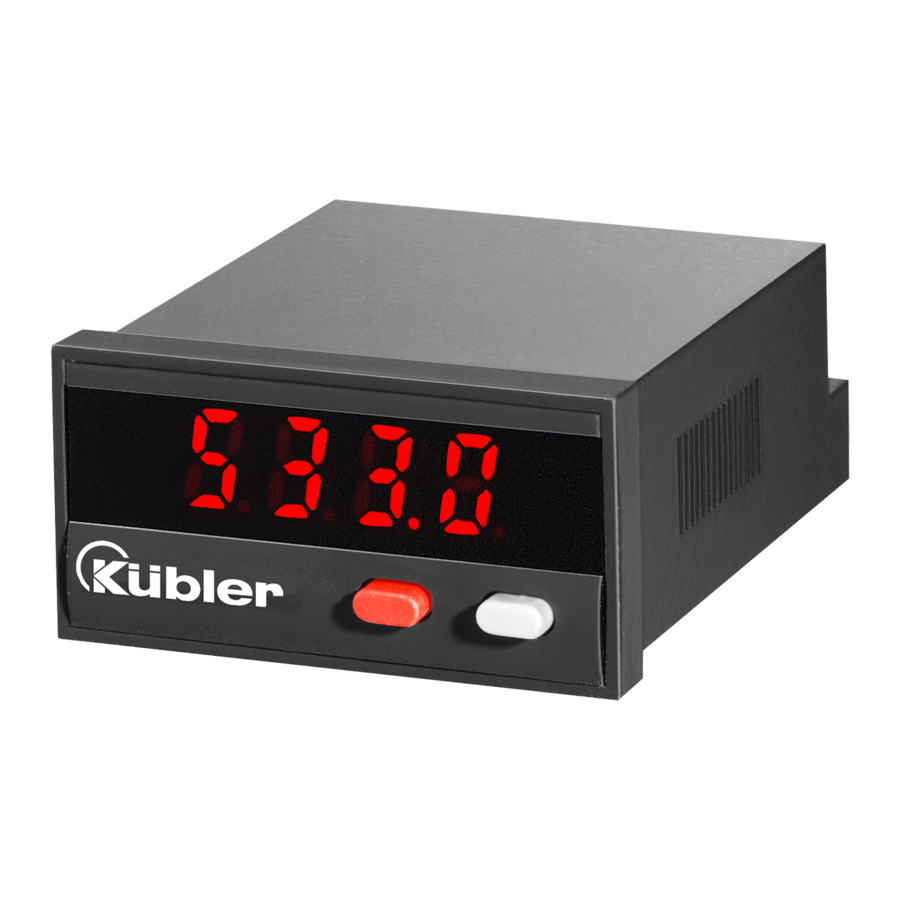

  • Seite 2 Bedienungsanleitung Sollwertgeber CODIX 533 Sollwertgeber CODIX 533 zur Ausgabe von 0 ... 12 V und 0 ... 24 mA Setpoint generator CODIX 533 Output 0 ... 12 V and 0 ... 24 mA Générateur de consigne CODIX 533 avec sorties 0 ... 12 V et 0 ...
  • Seite 5 Abmessungen/DImensions/Dimensions/Dimensioni/Dimensiones Schalttafelausschnitt/ Front panel cut-out: Découpe d’encastrement : Misure d’incastro: Recorte de cuadro de mando: 22,2+0,3 x 45+0,6 mm Einbaurahmen / Bezel / Cadre de montage / Telaio di fissaggio / Marcos para encastrado Senkung Af3, DIN 74 Countersinking Af3, DIN 74 Fraisure Af3, DIN 74 Svasatura Af3, DIN 74 Fresado Af3, DIN 74...
  • Seite 6 Übersicht Programmierung / Programming overview / Présentation de la pro- grammation / Presentazione della programmazione / Visión de conjunto de la pro- gramación Betrieb SEtPoint SiGnal output.Low . . . bei mA 24.00 EndPro- gramming output.High bei mA 24.00 Betrieb MAnual SPecial display SiGnal...

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Funktionsbeschreibung ....................3 Der Betriebsmodus SEtP ....................3 Der Betriebsmodus MAn ....................3 Der Betriebsmodus Auto ....................3 Blockschaltbild ........................4 Sicherheits- und Warnhinweise ..................4 Bestimmungsgemäßer Gebrauch..................5 Inbetriebnahme ......................5 3.1. Reset, Rückstellung auf Werkseinstellung ..............5 3.2. Programmierung und Bedienung des Sollwertgebers mit 2 Tasten........5 3.3.

  • Seite 8: Funktionsbeschreibung

    1. Funktionsbeschreibung Dieser Sollwertgeber ist ein leicht zu bedienendes, Drei Betriebsmodi sind programmierbar: mikroprozessor gesteuertes Instrument zur Ausgabe – Manueller Direkteingabe-Betrieb von Strom- und Spannungswerten. – Manueller Rampen-Betrieb Strom: 0 ... 24 mA – Automatischer Rampen-Betrieb Spannung: 0 ... 12 V DC. Es kann der Strom- oder der Spannungsausgang Datenerhalt bei Stromausfall verwendet werden.

  • Seite 9: Blockschaltbild

    1.4 Blockschaltbild µC Eingänge Ausgänge 1: 10 ... 30 V DC 5: 0 ... 24 mA (I out ) 2: GND_1 6: GND_3 3: GND_2 7: 0 ... 12 V DC (U out ) 4: Hold 2. Sicherheits- und Warnhinweise 1.

  • Seite 10: Bestimmungsgemäßer Gebrauch

    2.1 Bestimmungsgemäßer Gebrauch Dieses Gerät darf nur als Einbaugerät eingesetzt werden. Der Einsatzbereich liegt in industriellen Pro- zessen und Steuerungen. In den Bereichen von Fer- tigungsstraßen der Metall-, Holz- Kunststoff-, Papier-, Glas- und Textilindustrie u.ä. Überspannungen an den Schraubklemmen des Geräts müssen auf den Wert der Überspannungskategorie II begrenzt sein.

  • Seite 11: Allgemeiner Hinweis Zur Programmierung

    3.3 Allgemeiner Hinweis zur Programmierung Hinweis Wenn Sie in dieser Anleitung beide Tasten gleichzeitig drücken sollen, dann müssen Sie die linke Taste ⇑ ⇑ kurz vor der rechten Taste drücken. 4. Programmierung 4.1 Einstieg in die Programmierung 3. Wenn Sie den Betriebsmodus ausgewählt haben Sie gelangen in den Programmier-Modus, wenn Sie: und beide Tasten drücken, können Sie mit der Pro- grammierung beginnen.

  • Seite 12: Der Betriebsmodus Man

    4.2.2 Der Betriebsmodus MAn – Mit SiGnal wählen Sie zwischen der Sollwertausgabe in Volt oder mA. Wenn Sie beide Tasten drücken gelangen Sie von SiGn nach ou.Lo 1. Sie können für den Betriebsmodus MAn folgendes und ou.HI programmieren: – Mit output.Low legen Sie den unteren Wert fest.

  • Seite 13: Die Funktion Special Display

    Hinweis Wenn Sie während des Betriebs in den Program- – Mit der Funktion SPecial.decimalPoint miermodus wechseln und die Werte ou.Lo, ou.Hi, stellen Sie die Anzahl der Nachkommastellen ein di.Lo oder di.Hi ändern, so wird der Parameter StEP (nur für die Displayanzeige). auf Null zurück gesetzt, der Ausgabewert wird auf ou.Lo, bzw.

  • Seite 14: Der Betriebsmodus Auto

    4.2.3 Der Betriebsmodus Auto 2. Funktionen – Die Funktion SPecial.display, siehe 4.2.3.1 1. Sie können für den Betriebsmodus Auto folgendes programmieren: – Mit SiGnal wählen Sie zwischen der Sollwertausgabe in Volt oder mA. siehe – Mit time wählen Sie die Zeiteinheit in 4.2.3.1 Sekunden oder Minuten.

  • Seite 15: Die Funktion Special Display Im Betriebsmodus Auto

    6. Das Gerät ist jetzt betriebsbereit und kann mit der 3. Wenn Sie beide Tasten drücken, setzen Sie die rechten Taste gestartet und mit der linken Taste Programmierung bei 4.2.3 (1) fort. SiGn, siehe gestoppt werden. im Ablauf-Diagramm Hinweis: Nach einem PowerOn wird 0,00 mA oder 0,00 V aus- gegeben.

  • Seite 16: Technische Daten

    Wenn Sie solch eine Funktion programmieren wollen, 5. Technische Daten dann legen Sie sich am Besten so eine Tabelle an: Anzeige: 4-stellige rote 7-Segment LED- Beispiel Eigene Werte Anzeige, 8 mm hoch ou. 1 Versorgungs- 10 ... 30 V DC, galvanisch spannung: getrennt PE.

  • Seite 17: Anschlussbelegung

    Einbauquerschnitt 50 x 25 mm 1 Frontrahmen für Schraubbefestigung, für Einbauquerschnitt 50 x 25 mm 1 Dichtung 1 Bedienungsanleitung multilingual 8. Bestellbezeichnung Sollwertgeber CODIX 533: 6.533.012.300 9. Fehlermeldungen Err0: Programmierfehler, z. B.: der eingegebene Wert ist höher als ou.Hi 10. Abmessungen siehe Klappseite...
