7 - ÜBERWACHUNG
7.3.2 - Detail Anschluss RS485
Für den Anschluss an ein Fernüberwachungssystem und/oder ein lokales Modbus-Netz sind folgende Komponenten erforderlich:
- Eine serielle RS485-Karte, asynchron, Halbduplex im RTU-Modus, die an jedes Regelgerät anzuschließen ist.
- Ein Standard-RS485/USB-Konverter für den Anschluss an einen PC (nicht im Lieferumfang des Herstellers). Der Konverter kann an
jede beliebige RS-485-Karte im Netz angeschlossen werden.
- Ein elektrisches Netz aus geschirmten Kabeln des Typs AWG20/22 (nicht im Lieferumfang des Herstellers) mit jeweils einem verdrillten
Adernpaar und einer Schirmung. Die maximale Länge beträgt 1000 m. Diese Steuerleitung darf nie in einem Abstand von weniger als
50 cm parallel zu Stromkabeln verlegt werden. Es darf solche Kabel kreuzen, aber nur im rechten Winkel. Netzkabel und Erdungskabel
dürfen nicht aufgerollt oder in Schleifen verlegt werden. Verschiedene Arten von Leitungen sollten immer getrennt verlegt werden
(Steuer-, Leistungsstrom-, Erdungs- und Kommunikationsbuskabel).
- Ein auf einem PC installiertes Überwachungsprogramm (nicht im Lieferumfang des Herstellers).
Auf der seriellen RS485-Schnittstellenkarte, die am Ende der Busleitung sitzt, muss zwingend ein Widerstand mit 120 Ω ¼ W
angeschlossen werden, siehe Anschlussschema.
Für die Übertragung der Daten gilt folgendes unveränderliches Format: 8 Datenbits, 2 Stoppbits und ohne Parität auf 2 Wörter
(2 Bytes), hohe Wertigkeit, niedere Wertigkeit.
Das Datenformat (16 Bit, signiert) gilt unter der Modbus-Norm als Standard für alle Daten außer Analogdaten, die unter dem Format
„Ganzzahl geteilt durch 10" übertragen werden.
Die Codes der verwendeten Modbus-Funktionen sind:
- 1 oder 2: Lesen von n Bits
- 3 oder 4: Lesen mehrerer Register (16 Bit)
- 5: Schreiben eines Bit.
- 6: Schreiben eines Verzeichnisses.
- 8: Lesen der Diagnosezähler
- 11: Lesen des Ereigniszählers
- 15: Schreiben von n Bit.
- 16: Schreiben von mehreren Verzeichnissen (16 Bit)
Anm.: JBus-Adressen stimmen mit Modbus-1-Adressen überein.
64
XX7515390-03_CONTROL_11_2019_BOX_MONO_EC_42AM.indb 64 XX7515390-03_CONTROL_11_2019_BOX_MONO_EC_42AM.indb 64

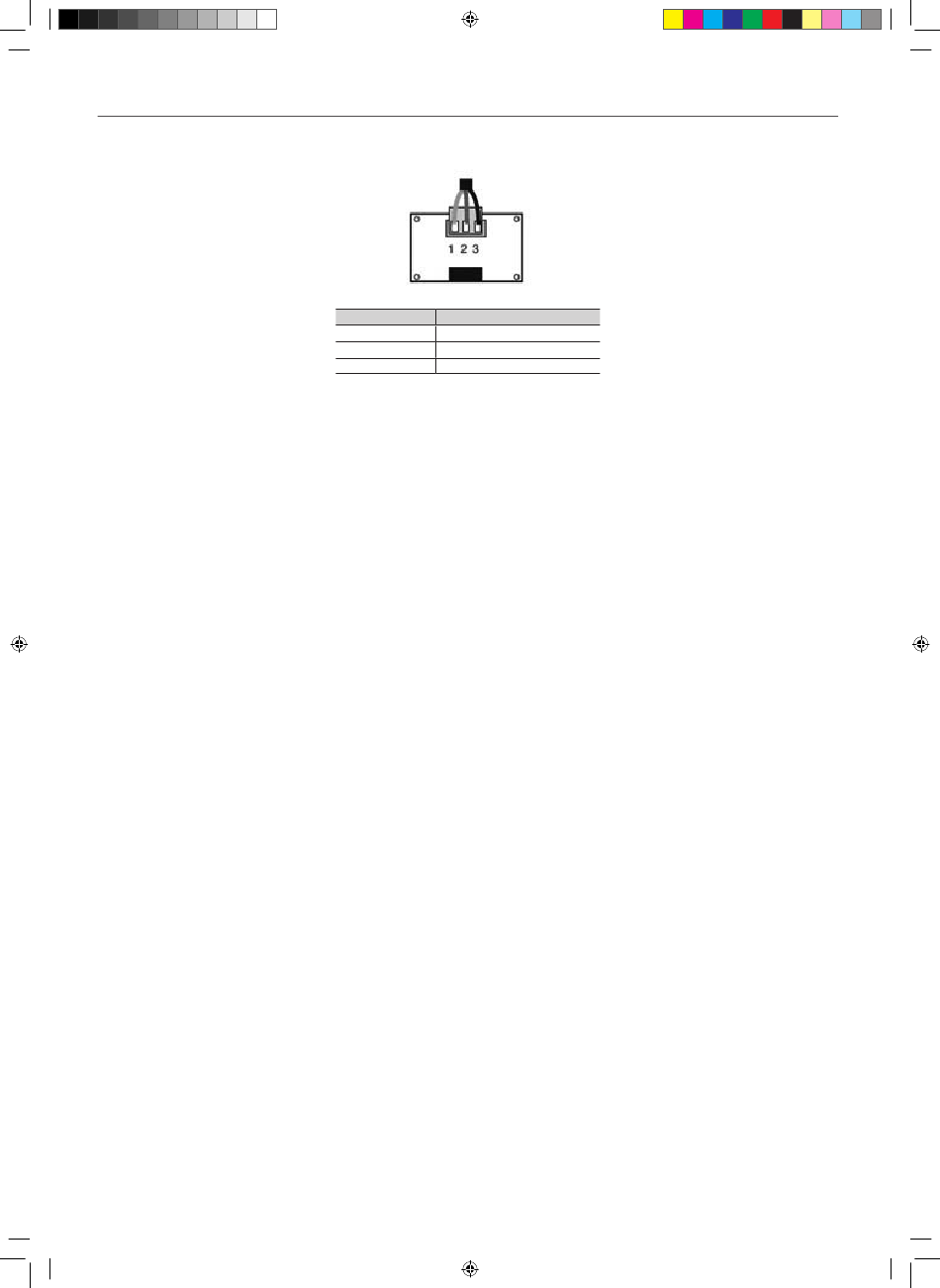

Pin Bezeichnung
