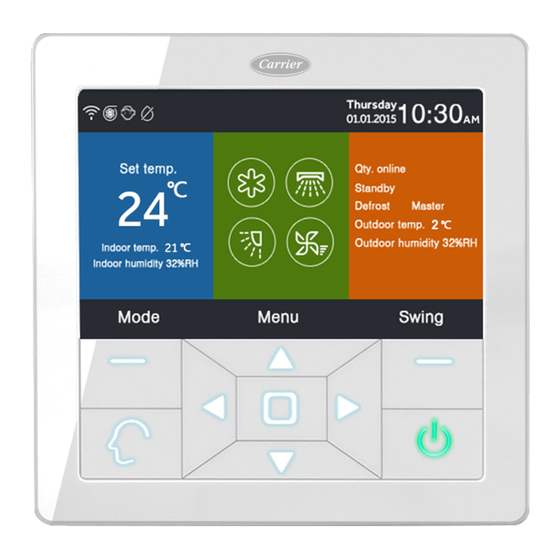

Carrier XCT7 Installations- Und Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Carrier Anleitungen
  4. Steuergeräte
  5. XCT7
  6. Installations- und benutzerhandbuch

Carrier XCT7 Installations- Und Benutzerhandbuch

Zentrale steuerung
Vorschau ausblenden Andere Handbücher für XCT7:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 94

Quicklinks

Diese Anleitung herunterladen
Central Controller
Installation and Owner's Manual
MODEL NAME
40VCW317FQEE
Edition: 2020-09
Set temp.
Set temp.
Set temp.
c
C
C
o
o
o
24
24
24
c
Indoor temp.
21
o
Indoor temp. 21
Indoor temp. 21
C
C
o
o
Indoor humidity 32%RH
Indoor humidit y 32%RH
Indoor humidit y 32%RH
Menu
Mode
Mode
Menu
Menu
Mode
10:30
Thursday
AM
01.01.2015
Qty.online
Standby
Defrost Master
Outdoor temp. 2 C
o
Outdoor humidity 32%RH
Swing
Swing
Swing
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Carrier XCT7

Inhaltszusammenfassung für Carrier XCT7

  • Seite 31 Controller centrale Manuale di installazione e del proprietario NOME DEL MODELLO 40VCW317FQEE Edizione: 2020-09...
  • Seite 91 10:30 Thursday 01.01.2015 Set temp. Set temp. Set temp. Qty.online Standby Defrost Master Outdoor temp. 2 C Outdoor humidity 32%RH Indoor temp. Indoor temp. 21 Indoor temp. 21 Indoor humidit y 32%RH Indoor humidit y 32%RH Indoor humidity 32%RH Menu Mode Mode Mode...
  • Seite 92 INHALT Teile und Funktionen............1 Bediener:................8 Verdrahtete Steuerung Verdrahtungsanleitung.....31...
  • Seite 93 Teile und Funktionen Benutzeroberfläche Display Monday 10:30 Qty.online Defrost Set temp. Standby Operation Master Slave PM 2.5 Outdoor temp 22.5 o Indoor temp. 25.5 Outdoor relative hum 32% Indoor relative hum 32% Mode Menu Swing EXQUISITE DESIGN & EXQUISITE LIFE...

  • Seite 94: Teile Und Funktionen

    Teile und Funktionen Taste Left Modus-Taste in der Hauptbenutzeroberfläche, Zurück-Taste in einer anderen Benutzerober- fläche. „Intelligente Taste“ drücken, um direkt in den intelligenten Modus zu wechseln. Links/Rechts-Taste, Lüfterdrehzahl-Einstelltaste, Swing-Winkel-Einstelltaste in der Hauptbenutzeroberfläche, Richtungs-Einstelltaste in einer anderen Benutzeroberfläche. Auf/Ab-Taste, Temp.-Einstelltaste in der Hauptbenutzeroberfläche, Umschaltrichtung und Werteinstelltaste in einer anderen Benutzeroberfläche.

  • Seite 95: Anzeige Der Hauptbenutzeroberfläche

    Teile und Funktionen Anzeige der Hauptbenutzeroberfläche 10:30 Monday Set temp. Qty.online Defrost Standby Operation Master Slave PM 2.5 Outdoor temp 22.5 o Indoor temp. 25.5 Outdoor relative hum 32% Indoor relative hum 32% Menu Swing Mode Symbol Anweisung: Leise-Funktion (Innenraum) Turbo-Funktion.
  • Seite 96 Teile und Funktionen Lüftungsfunktion Gesundheits-Funktion. Leise-Funktion (außen) 10°C Heizfunktion 10 c Elektrisches Heizen. Gesunder Luftstrom. Gesunder Luftstrom nach oben. Gesunder Luftstrom nach unten. LED auf dem Bedienfeld. Fehlercodefunktion: das Symbol wird in der Hauptbenutzeroberfläche angezeigt, wenn der ver- drahtete Regler oder das mit dem Regler verbundene Innengerät einen Fehler aufweist.
  • Seite 97 Teile und Funktionen Ablaufplan. Erinnerung an die Filterreinigung. Energiesparende Funktion. Bewegungserkennung. Bewegungserkennung verfolgen Bewegungserkennung ausweichen. 10:30 Datum, Woche und der Anzeigebereich der Uhr. Datumsformat Monday kann über die Zeitfunktion geändert werden. 20.11.11.03 Set temp. Stellt die Temperatur von 60°F ~86°F (16°C~30°C) ein Innenraumtemperatur.
  • Seite 98 Teile und Funktionen Modus Intelligent Cooling Heating Der Moduszyklus ist abhängig von der Moduseinstellung in der Grundeinstellungsfunktion. Auf/Ab-Swing und Links/Rechts-Swing-Funktion. Lüftergeschwindigkeit. Über die Grundeinstellung können verschiedene Lüfterdrehzahlen eingestellt werden. Qualität online Die Anzahl der Innengeräte, die an den verdrahteten Steuerung angeschlossen sind.
  • Seite 99 Operation Drücken Sie die Menü-Taste in der Hauptbenutzeroberfläche, um die Menü-Benutzeroberfläche aufzurufen. 10:30 Monday Menu Service help Time Extra Function Error code Schedule Installer Setting Sleep Swing Humidity Control Display Setting Return Enter Main Ablaufplan Zu den Ablaufoptionen gehören die segmentierte Zeitsteuerung und benutzerdefinierte Zeitsteuerung. Sie kann über die angezeigte Einstellung ausgewählt werden.
  • Seite 100 Operation Monday 10:30 Schedule Heat Cool Cool Heat (mon - fri) (mon - fri) (sat - sun (sat - sun) Wake 6:00 am Leave 9:00 am Return 6:00 pm Sleep 10:00 pm Cancel Kundenspezifisches Timing Wenn es in der Benutzeroberfläche zur Ablaufeinstellung blinkt, drücken Sie die Eingabetaste, um auf die Benutzeroberfläche zuzugreifen.
  • Seite 101 Operation Wenn Sie den intelligenten Modus auswählen, wird 24°C(76°F) angezeigt, schalten Sie das Gerät aus, stellen Sie die Uhrzeit 12:00 ein, drücken Sie auf "Enable" (Aktivieren) und der Wochentag wird als Standard eingestellt. Wenn der Ablaufplan, den Sie einstellen, bereits zuvor eingestellt wurde, werden Sie von der Benutzeroberfläche darauf hingewiesen, dass der Ablaufplan bereits existiert und Sie ihn abbrechen oder die wiederholten Parameter ändern müssen.
  • Seite 102 Operation Zeit Wenn das Zeitsymbol blinkt, drücken Sie die Eingabetaste, um zur Zeit-Benutzeroberfläche zu gelangen. Wenn z. B. das angezeigte Standarddatum der 12. Dezember 2014 ist, die Uhrzeit 12:00 und der Wochentag ein Freitag, dann passen Sie die Zeiteinstellung auf die gleiche Weise an, wie bei der Ablaufplaneinstellung. Das Standardformat ist 12 Stunden und Monat/Tag/Jahr.
  • Seite 103 Operation Wenn die Einstellung von 'Leise (Außen)' auf EIN steht, wird die Funktion 'Außen Leise' aktiviert. Die Einstellung 'Leise (Außen)' kann zeitlich geplant werden, indem Sie die Zeit festlegen, zu der der Leise-Modus aktiv sein soll. Wenn die Zeiteinstellung EIN und AUS von 'Leise Außen' gleich ist, dann ist die Funktion 'Leise (Außen)‘ AUS.
  • Seite 104 Operation Service Hilfe Drücken Sie die Eingabetaste, um zur Service-Hilfeoberfläche zu gelangen, wenn das Symbol im Menü blinkt. Die Passwortfunktion umfasst die Einstellung und Wiederherstellung des Passworts, der Standardcode ist 841226. Wenn Sie das Passworts eingegeben haben, drücken Sie die Richtungstaste zum Abbrechen oder zur Eingabe.

  • Seite 105: Display Setting

    Operation Swing Drücken Sie die Eingabetaste, um die Benutzeroberfläche aufzurufen, wenn das Symbol "Swing" im Menü blinkt. Das Passwort ist erforderlich. 10:30 Display Setting M o n d a y 2011.11.03 Four-way Type Up/Down Left/Right cassette Angle control Return Enter Main Wenn eine Kombination nicht verfügbar ist, wird die Information eingegraut dargestellt.
  • Seite 106 Operation Links/Rechts-Swing: Der Links/Rechts-Swing kann je nach Anforderung des Benutzers eingestellt werden. Der Umlauf von 1→2→3→4→5→4→3→2→1 steht für automatischen Swing. Der Standardwinkel in verschiedenen Modi ist wie folgt: Auf/Ab-Swing Intelligent Heizen Kühlen Trocken Lüfter Winkel Winkel 1 5 Winkel 1 Winkel 1 Winkel 1 Winkel Links/Rechts-Swing...
  • Seite 107 Operation Ablaufplan Segmentiertes Timing und benutzerdefiniertes Timing können eingestellt werden. 10:30 Display Setting M o n d a y 2011.11.03 English Spanish French Language Italian Chinese Russian Temp. unit Schedule Segmented timing Random timing Return Enter Main Anzeige der Innentemperatur Wenn die Funktion eingeschaltet ist, zeigt die Hauptbenutzeroberfläche die Innentemperatur an.
  • Seite 108 Operation Installateur-Einstellung Drücken Sie die Eingabetaste, um die Einstellung zu übernehmen, wenn das Symbol im Menü blinkt. Details Die entsprechenden Parameterinformationen werden in die er Funktion angezeigt, Auf/Ab-Taste zum Einstellen der Einheitennummer, Links/Rechts-Taste zum Blättern. Einige Informationen sind eingegraut und können nicht abgefragt werden.

  • Seite 109: Adresseinstellung

    Operation Adresseinstellung Das voreingestellte Kennwort lautet 841226. Die Kommunikationsadresse kann auf zwei Arten eingestellt werden: zum einen über die verdrahtete Steuerung und zum anderen über die verdrahtete Steuerung und die Autovervollständigung. Die Zentraladresse und die Kommunikationsadresse zwischen Innen- und Außengerät können entsprechend der Situation vor Ort eingestellt werden.

  • Seite 110: Stromausschaltung Erinnerung

    Operation Auswahl des Modus Verschiedene Moduskombinationen können je nach Anwendung eingestellt werden. 10:30 Basic Setting M o n d a y 2011.11.03 Auto Heat Dry Cool Fan Dry Cool Fan Heat Dry Cool Fan Mode selection Cool Heat Fan Auto By-pass Recovery Heat only Hot water Return...

  • Seite 111: Erfassung Der Innentemperatur

    Operation Revision der Umgebungstemperatur Der Revisionswert gilt nur für die verdrahtete Steuerung der Umgebungstemperatur. Drücken Sie die Eingabetaste, damit die Pfeile sich nicht länger bewegen und stellen Sie die Temperatur mit der Links/Rechts-Taste ein. 10:30 Basic Setting M o n d a y 2011.11.03 -3.5 Ambient...
  • Seite 112 Operation In der Grundeinstellungs-Benutzeroberfläche drücken Sie die Aufwärts-/Abwärtstaste, um die Einheitennummer einzus- tellen. Drücken Sie dabei die Links-/Rechtstaste, um den Cursor zu bewegen. Einige Funktionen sind bei bestimmten Modellen nicht verfügbar und sind eingegraut dargestellt. Die energiesparenden Standardparameter sind unten aufgeführt: 74°F Unterste Temperaturgrenze des Kühl- und Trockenmodus.

  • Seite 113: Running Time

    Operation 10:30 M o n d a y 2011.11.03 Type No overrun Temp. permitted hour Return Enter Main Laufzeit Die Funktion erfasst sowohl die Dauerlaufzeit als auch die Gesamtlaufzeit. Wenn die untere Farbe von "Klar" zu weiß wechselt, drücken Sie die Eingabetaste, um die kumulative Laufzeit zu löschen. 10:30 M o n d a y Running Time...
  • Seite 114 Operation Vip-Prioritätswahl Die Funktion ist nur bei einigen Modellen verfügbar. Spezielle Einstellung Der ESP-Grad kann eingestellt werden, die Einstellmethode ist dieselbe wie oben beschrieben. Einstellung der Parameter Die Funktion ist nur bei einigen Modellen verfügbar. EEPROM-Einstellungen Die Funktion ist nur bei einigen Modellen verfügbar. Bewegungserkennung Die Funktion ist für einige Modelle verfügbar.
  • Seite 115 Verdrahtete Steuerung Verdrahtungsanweisung...

  • Seite 116: Verdrahtete Steuerung Verdrahtungsanweisung

    Verdrahtete Steuerung Verdrahtungsanweisung 11/16 (17.8) 7/16 (11.8) E16-UNTEN-OBEN(A) HZN#2-1 Weiß Gelb Verdrahtete Steuerung Verdrahtung Halten Sie die Vorderseite der Steuerung, drücken Sie die hintere Abdeckung nach unten, um die hintere Abdeckung der Steuerung zu öffnen. Führen Sie das Kommunikationskabel durch das Loch in der hinteren Abdeckung. Befestigen Sie die hintere Abdeckung.
  • Seite 117 Verdrahtete Steuerung Verdrahtungsanweisung Schließen Sie das Kommunikationskabel an den Anschluss CON4 der verdrahteten Steuerung an. Setzen Sie abschließend die vordere Abdeckung der verdrahteten Steuerung auf die hintere Abdeckung, um die Installation abzuschließen. Hinweis: Der Akku ist nicht entnehmbar und wird aufgeladen, während das Gerät an die Stromversorgung angeschlossen ist. Die Benutzere- instellungen werden bei einem Stromausfall gespeichert.

  • Seite 118: Kommunikation Verdrahtung

    Verdrahtete Steuerung Verdrahtungsanweisung Kommunikation Verdrahtung Innen 16 (Hauptgerät Innen 1 Innen 2 Innen N Innen 15 Verdrahtete Steuerung Verdrahtete Steuerung Verdrahtete Steuerung Verdrahtete Steuerung Verdrahtete Steuerung A B C A B C A B C A B C A B C Steuerverdrahtung der Leitung A B C Steuerung, polar...
  • Seite 119 Informationen gemäß Richtlinie 2006/42/EC (Name des Herstellers) Carrier SCS (Adresse, Ort, Land) Route de Thil - 01120 Montluel - Frankreich...
  • Seite 120 Der Hersteller behält sich das Recht vor, Produktspezifikationen ohne Vorankündigung zu ändern.
  • Seite 122 CONTENIDOS Piezas y Funciones............1 Funcionamiento.............8 Instrucciones de cableado de controlador por cable ...31...
