7 - SUPERVISIÓN
El regulador puede conectarse a un PC de supervisión local o remoto y a la mayoría de BMS (Modbus). Para utilizarlo, las funciones
enumeradas requieren instalar tarjetas opcionales (Rs485, pCOWeb) o pasarelas (dispositivos capaces de interpretar diferentes
protocolos de comunicación).
NOTA:
En caso de utilizar un bus de comunicación, el direccionamiento y el tratamiento de los datos disponibles son prestaciones que no
suministra el fabricante. El instalador debe preverlas; requieren la intervención de un integrador.

7.1 - BMS

Es posible conectar un sistema de supervisión BMS utilizando diferentes estándares de comunicación. Las tarjetas adicionales se
insertan en el puerto «Serial Card» del regulador.
Modbus® RTU: inserte la tarjeta adicional RS485 y conéctela como se indica en el manual. Validación del protocolo en el terminal
del usuario (pantalla g1):
- Protocolo MODBUS RTU
- Velocidad ---- bds (ajustada de acuerdo con la de la BMS)
- Dirección 001 (diferente de 0)
Modbus® TCP: inserte la tarjeta pCO Web y conéctela como se indica en el manual. Validación del protocolo en el terminal del usuario
(pantalla g1):
- Protocolo MODBUS TCP
- Velocidad 19200 bds (obligatorio)
- Dirección 001 (obligatorio)
Bacnet® IP: inserte la tarjeta pCO Web y conéctela como se indica en el manual. Validación del protocolo en el terminal del usuario
(pantalla g1):
- Protocolo BACNET IP
- Velocidad 19200 bds (obligatorio)
- Dirección 001 (obligatorio)

7.2 - Base de datos de las variables

La unidad se entrega con una base de datos de comunicación que contiene las variables más importantes del programa, desde el
valor de las sondas hasta los parámetros visualizados en las pantallas. Las tablas siguientes recopilan la base de datos, dividida en
variables digitales, enteras y analógicas, e indican los datos útiles, la descripción, la dirección y el tipo si se trata de datos de solo
lectura (R) o de lectura/escritura (R/W).

7.3 - Modbus

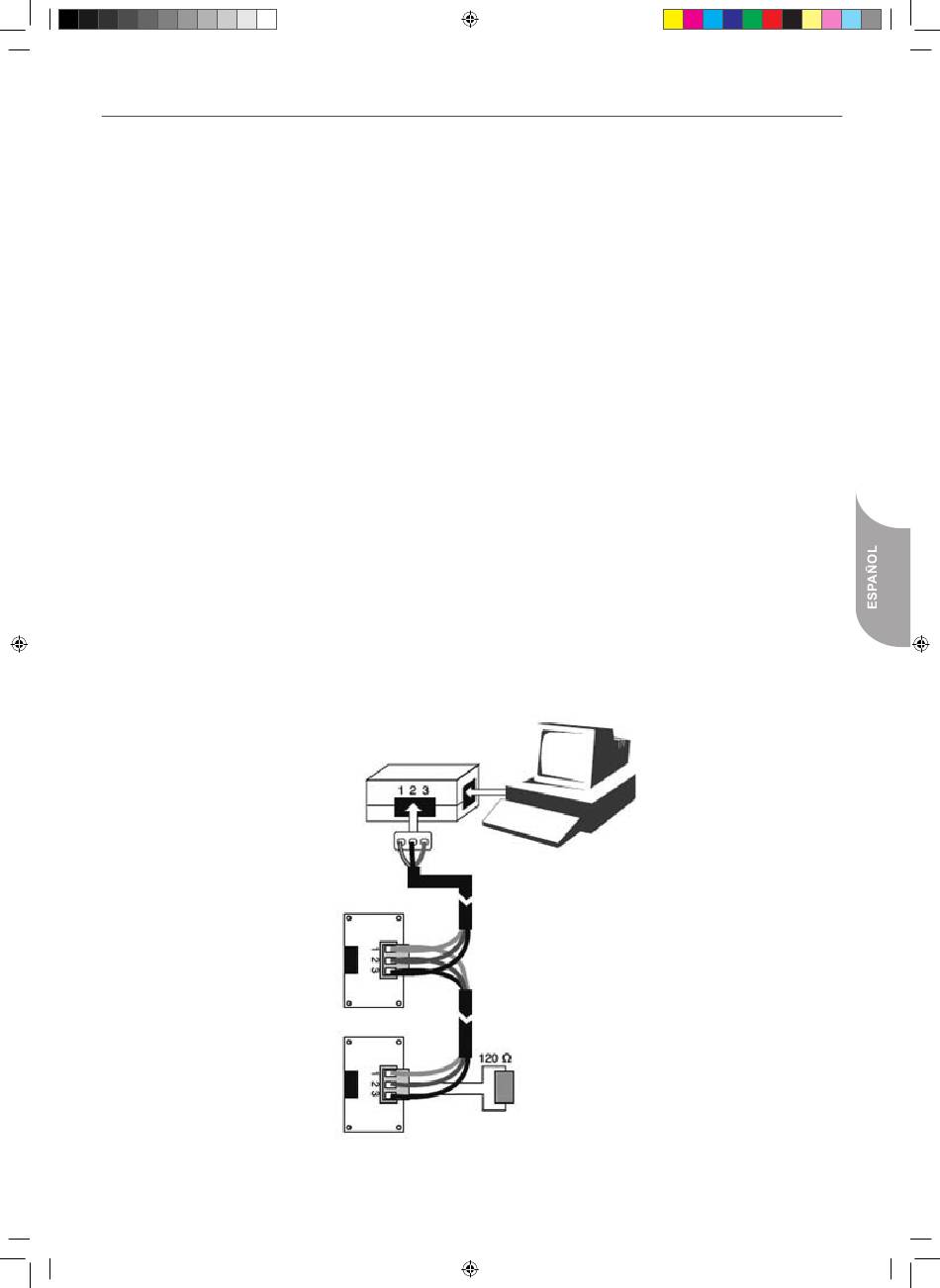

7.3.1 - Esquema de conexión Modbus RTU
